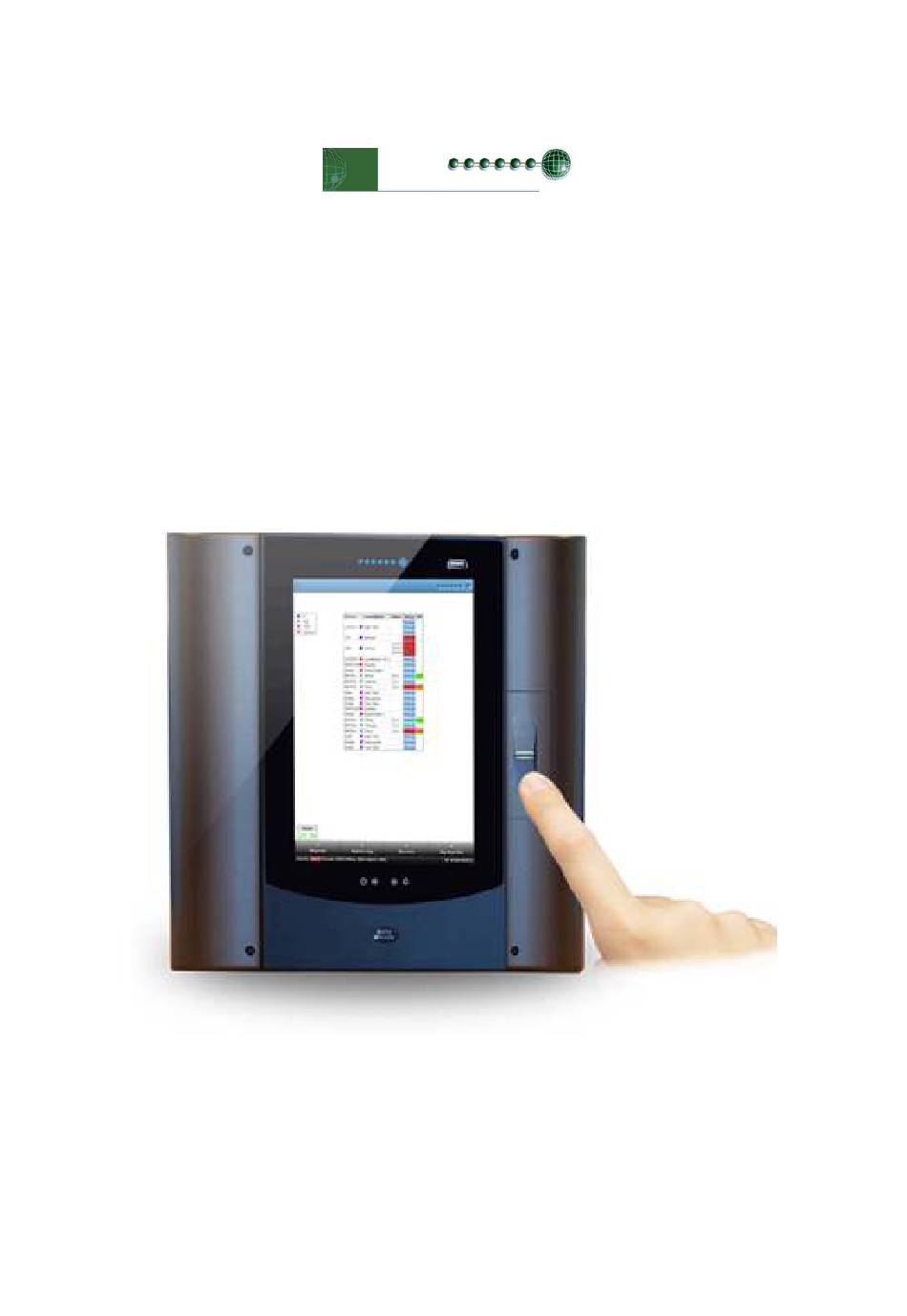

INNODATEN Resource Data Management DM Touch Bedienungsanleitung in Store Artikelnummern: PR0510XX Haupstrasse 19a Tel: 040 67 59 33 37 Web: http://www.innodaten.de D-22145 Stapelfeld Fax: 040 67 59 33 45 Mail: info@innodaten.de...
Seite 2
Alle Ausgaben mit früherem Ausgabedatum werden hiermit ungültig. Innodaten ist ein Warenzeichen der innodaten - IT für Kälte-, Klima und Haustechnik, Stapelfeld. Resource Data Management ist ein eingetragenes Warenzeichen der Fa. Resource Data Management, Glasgow. Microsoft, MS-DOS und Windows sind eingetragene Warenzeichen und Excel, Windows NT, Access und Visual Basic sind Warenzeichen der Microsoft Corporation.
Seite 3
innodaten Generelle Anmerkung: Icons und Bilder in dieser Anleitung mögen evtl. nicht 100% übereinstimmen mit den Bildern die Sie auf dem DM Touch sehen, da dies abhängig ist von der Konfiguration es DM Touch bzw. des Software Standes. Bilder der Hardware entsprechen dem heutigen Stand der folgende Freiraum ist für ihre Notizen. Irrtum und technische Änderungen vorbehalten.
innodaten Inhaltsverzeichnis In Store Bedienung..........................5 Vorort Bedienung vom Home Bildschirm ..................5 Vom Start Bildschirm..........................5 Interaktion mit dem Farb-Touchscreen....................5 Benutzung der Bildschirmtastatur....................6 Alarmbestätigung..........................6 Bedienung der Alarmliste........................8 Aktuelle Alarme...........................8 Über einen Filter (Drop down box) ....................8 Alarm Details............................8 Ansicht der Geräteliste........................9 Geräte Information........................10 Mimic Bilder...........................11 Kühlraum............................11 Kühlmöbel ..........................11...
innodaten In Store Bedienung Vorort Bedienung vom Home Bildschirm Vom Start Bildschirm Vom Start Bildschirm erreicht man die Folgenden Menüs: Berichte Alarmliste Service Uhreneinstellung Key Legende Help Das Fragezeichen (Hilfe) öffnet die Bedienungsanleitung des DM Touch (Englisch!). Ist ein Layout geladen (z.B. Grundriss, Anlagenbilder, etc...) zwei weitere...
innodaten Benutzung der Bildschirmtastatur Bei Eingabe von Text oder Zahlen erscheint eine jeweils passende Bildschirmtastatur. Text: Zahlen: Nach drücken des Service Button erscheint ein Login Bildschirm mit der Aufforderung die notwendigen Passworteingaben vorzunehmen (s.u.) Der Nutzer kann das Login über Name und Passwort oder als PIN-EINGABE über „Site Setup“ einstellen.
innodaten Bedienung der Alarmliste Aktuelle Alarme Aktuelle Alarme werden in tabellarischer Form angezeigt. Mit einer Lfd. Nummer, Gerät, Grund und der Alarmzeit in umgekehrt chronologischer Reihenfolge. Um mehr Details sehen zu können wählen Sie einen Alarm durch die Lfd. Nr. aus und drücken Sie Enter.
innodaten Geräte Information Die Geräte Information wird in tabellarischer Form angezeigt. Mit den Navigationstasten zur echten und linken Seite können Sie weitere Details auswählen. Z.B. kann man sich die Alarme diese Gerätes anschauen, den grafischen Verlauf (y/t), oder die Einstellungen. Man kann das Gerät manuell sperren, für den Fall das vorübergehend keine Alarme (Wartung, Reinigung, etc...) erzeugt werden sollen.
innodaten Mimic Bilder Kühlraum Die Mimic Bilder für Standard Geräte zum Monitorring können eingestellt werden für: Kühlmöbel • Kühlraum • Fühler • Energie Zähler • Sie erscheinen oben mit allen relevanten Werten des Gerätes. Kühlmöbel Fühler (z.B. Kühlschrank) Zähler Irrtum und technische Änderungen vorbehalten. Version: 2.1a GER Stellen Sie sicher, dass das Gerät spannungslos ist vor Installation oder Wartung!
innodaten Grafik Mit dem Grafik Taster werden die Werte des Gerätes der letzten 24 Stunden angezeigt. Bediener kann verschiedene Spuren (Ansaug, Ausblas, Eintritt, etc. Temperaturen) ein- oder ausschalten und das Zeitintervall auswählen Die Pfeiltasten verschieben die Zeitleiste um jeweils 24 Stunden. Berichte Drücken Sie Bericht Wählen Sie den Berichtstyp und anschließen ob...
innodaten Sperren Sperren werden verwendet, erwartenden Alarm eines Reglers/Gerätes für eine definierte Zeit zu stoppen. Es gibt 3 Arten von Sperren: - 1. Kurze Sperre (Kurze Sperre ist programmierbar) 2. Lange Sperre (Lange Sperre ist programmierbar) 3. Online-Sperre (Sperre beim nächsten Offline, Sperre...
innodaten Zugriff auf den Daten Manager via PC Mit einem Browser (i.e. Explorer,…) Der Datenmanager kann direkt mit einem PC verbunden werden, dazu benötigt man ein Kat5 Ethernet Kabel bzw. steckt den PC direkt in einen mit dem DM verbundenen Netzwerk Switch oder Hub.
innodaten Geräte Die Geräteliste wird als Startbildschirm angezeigt, wenn kein Layout geladen wurde. Die Spalten sind: Gerät Regler ID Beschreibung Regler / Gerätebezeichnung Wert aktueller Messwert Staus aktueller Status Verbund Verbund Optimierungs-Indikator*) Temperatur Performance Indikator*) *) Werden nur angezeigt, wenn die notwendigen Optionen zur Energieoptimierung eingerichtet sind (s.
Seite 16
innodaten Das Klicken auf ein Gerät/Eingang führt zu folgender Ansicht : Der Inhalt dieser Ansicht variiert und ist abhängig von dem jeweiligen Regler/Gerätetyp. Es gibt 9 weitere Regler basierte Ansichten, die durch einfaches Klicken auf das jeweilige Icon angesehen werden können. Vorgaben zeigt die Einstellparameter des Regler/Eingangs Alarme...
innodaten Vorgaben Klicken Sie auf das Vorgaben Icon, um die Vorgabewerte des Reglers/Eingangs zu sehen: Die Daten könne nur angesehen werden und unterscheiden sich je nach dem welcher Regler/Eingang angesprochen ist. Drücken Sie auf Werte um in die vorherige Ansicht zu gelangen oder benutzen Sie den Zurück Pfeil. Irrtum und technische Änderungen vorbehalten.
innodaten Alarme Klicken Sie auf Alarme um die Alarmliste des Gerätes zur Anzeige zu bringen: Einträge und Werte in diesem Bildschirm variieren gemäß ausgewähltem Regler/Eingang. Wählen Sie mit einem Klick eine Alarmnummer aus um weitere Details zum Alarm zu erhalten: Irrtum und technische Änderungen vorbehalten.
innodaten Grafik Durch anklicken dieser Funktion werden die historischen Daten in einer Grafik dargestellt: Weitere Grafikspuren könne auf der rechten Seite des Bildschirm zu Vergleichszwecken in die Grafik aufgenommen werden. Der voriger Tag wird durch Klick auf den Button angezeigt, sowie mit Auswählen Tag kann eine beliebige Periode ausgewählt und angezeigt werden.
innodaten Ändere (Zugang Bedarf des Service oder Administrator Passwortes) Geben Sie die gewünschten Werte in die jeweiligen Felder ein drücken Sie „Ändere Parameter“ und die geänderten Werte werden im Regler abgespeichert. Parameter könne gesperrt werden für eine Änderung, dies ist jedoch abhängig von dem jeweiligen Sicherheitslevel des Benutzers.
innodaten Effizienz Das Klicken des Effizienz Icons gibt die Performance des Reglers zur Ansicht. Die Grafik zeigt die Ventilöffnung über der Zeit. Alarm Liste Akzeptieren eines Alarms mit dem PC Wenn ein PC mit dem Datenmanager verbunden ist, kann der PC die Alarme entgegen nehmen (s. Kommissionierungsanleitung) Bei Auftreten eines Alarms wird ein kleine Glocke am rechten unteren Bildrand erscheinen, und der PC gibt auch einen Alarmton ab (vorausgesetzt der PC verfügt über eine Soundkarte mit...
innodaten Berichte Vom Startbildschirm drücken Sie auf Berichte: Treffen Sie IhreAuswahl an Bericht der erstllt werden soll. Ob dieser nur für die Betriebszeiten gelten soll, oder für die kompletten 24 Stunden. Geben Sie eine Periode ein. Das Beispiel zeigt eine Grafik der Alarme nach Alarmtypen. Durch Auswahl Anzahl Alarme bekommt man die gleiche Information in einer Tabelle.
innodaten Uhren AN/AUS Vom Start Bildschirm klicken Sie auf Uhren An/Aus geben Sie die gewünschte Dauer des Uhrenkanals ein und drücken Sie „Ändern“. Bei Status AN wird der Uhrenkanal um die Dauer verlängert. Bei Status Aus wird der Uhrenkanal um die Dauer eingeschaltet.
innodaten Elektrische Anschlüsse: Frontansicht ohne Seitenabdeckungen, keien Erweiterungskarten eingesteckt Lösen die rechte und linke Seitenabdeckungen des Datenmanagers durch lösen der 4 Schrauben. An jeder Seite befindet sich ein Schlitz für einen Schraubendreher zum einfacheren Abhebeln der Abdeckungen. Nach lösen der Seitenabdeckungen werden links die Ein- und Ausgänge (1+2) sowie die Stromanschlussklemmen (3) sichtbar.
