ZIEHL T236056 Kurzanleitung

®
Temperaturrelais und MINIKA Strom- und Spannungsrelais
Kurzanleitung Universal Messumformer
1 Anwendung und Kurzbeschreibung
Das MU2000K kann als Eingangssignale Gleich- und Wechselspannungen bis 600 V sowie Gleich- und Wechselströme
(RMS) 0...1/5 A messen. Es stehen vorprogrammierte Messbereiche zur Verfügung. Weitere Messbereiche können einfach
skaliert werden. Das MU2000K eignet sich z.B. für die Messung von Spannungen und Ladeströmen an Batterien.
Als Messumformer für AC-Signale kann es Spannungen und Ströme in Eigenerzeugungsanlagen erfassen.
Es dürfen keine Schutz-Stromwandler (Stromwandler ohne interne Überstrombegrenzung) angeschlossen werden.
2 Technische Daten
Steuerspannung Us:
Toleranz
Leistungsaufnahme
Ausgänge:
Spannungsausgang:
-Genauigkeit
-Temeraturdrift
-Auflösung
-Bürde
Stromausgang:
-Genauigkeit
-Temperaturdrift
-Auflösung
-Bürde
-Fehler Bürde
Anschlussart:
IP-Schutzart
Betätigungsart
Anzahl der Ebenen
Leiterquerschnitt:
- eindrähtig
- feindrähtig
- Aderendhülse mit Kragen
- Aderendhülse ohne Kragen
Gehäuse:
Abmessungen (B x H x T)
Schutzart
Gewicht
MU2000K 12600-0753-01
Messgeräte MINIPAN
DC/AC 24 – 240 V 0/50-400Hz
DC 20,4 – 264 V / AC 20 – 264 V
< 3W, < 8VA
2 Ausgänge mit gemeinsamer Masse
DC0–10V (0–10,25V,11V bei Gerätefehler)
DC2–10V (1,9–10,25V,11V bei Gerätefehler)
0,3 % vom Skalenendwert (ab 0,1 V)
< 0,01 % / K
11,6 Bit, < 3,1 mV
≥ 1 k Ω
DC0–20mA(0–20,5mA,22mA bei Gerätefehler)
DC4–20mA(3,8–20,5mA,22mA bei Gerätefehler)
0,3 % vom Skalenendwert (ab 0,1 mA)
< 0,015 % / K
11,6 Bit, < 6,1 µA
≤ 500 Ω
(250Ω–Bürde)/ 250Ω* 0,3% vom Strom
Push-In Federkraftklemme
IP20
Drücker
1
... 1,5 mm
1 x 0,14 mm 2 2
... 1,5 mm
2 2
1 x 0,14 mm
... 0,75 mm
2
1 x 0,25 mm
... 1,5 mm
2 2
1 x 0,25 mm
Bauart K
22,5 x 75 x 115 mm
IP 40
IK06 1 J Schlagenergie
ca. 140 g
Seite 1 / 4
®
Schaltrelais und Steuerungen
MU2000K
Weitere Info und Hilfe erhalten Sie über den
QR-Code oder auf ziehl.de unter
Technische Datenblätter, Betriebs- und Kurzanleitungen,
Anschlusspläne, CAD-Daten, Umfangreiche FAQ, Zertifikate.

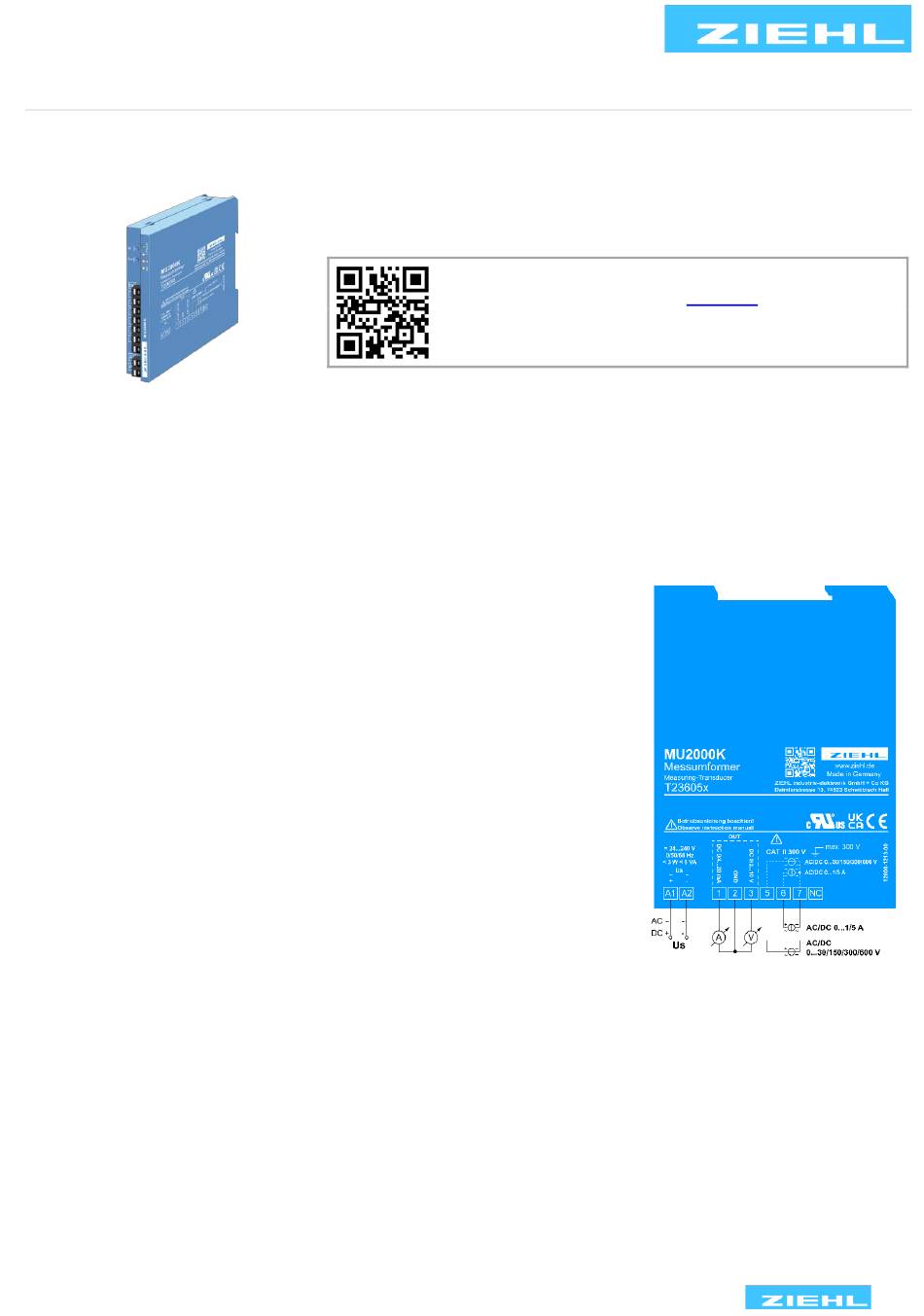

3 Anschlussplan
/ AWG 28 ... 16
/ AWG 26 ... 14
2
