Inhaltszusammenfassung für Satcom FARMNAVIGATOR

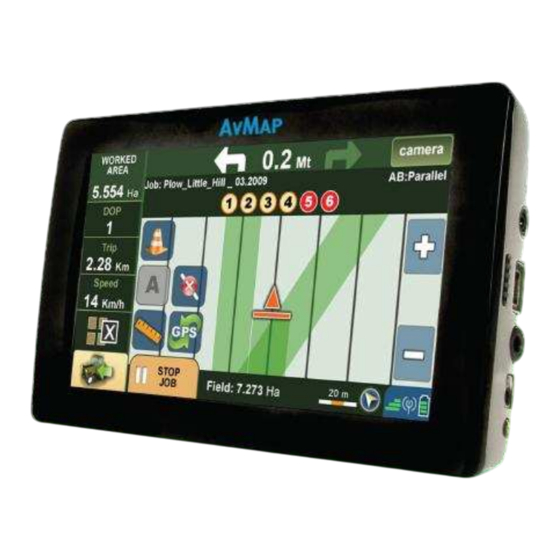

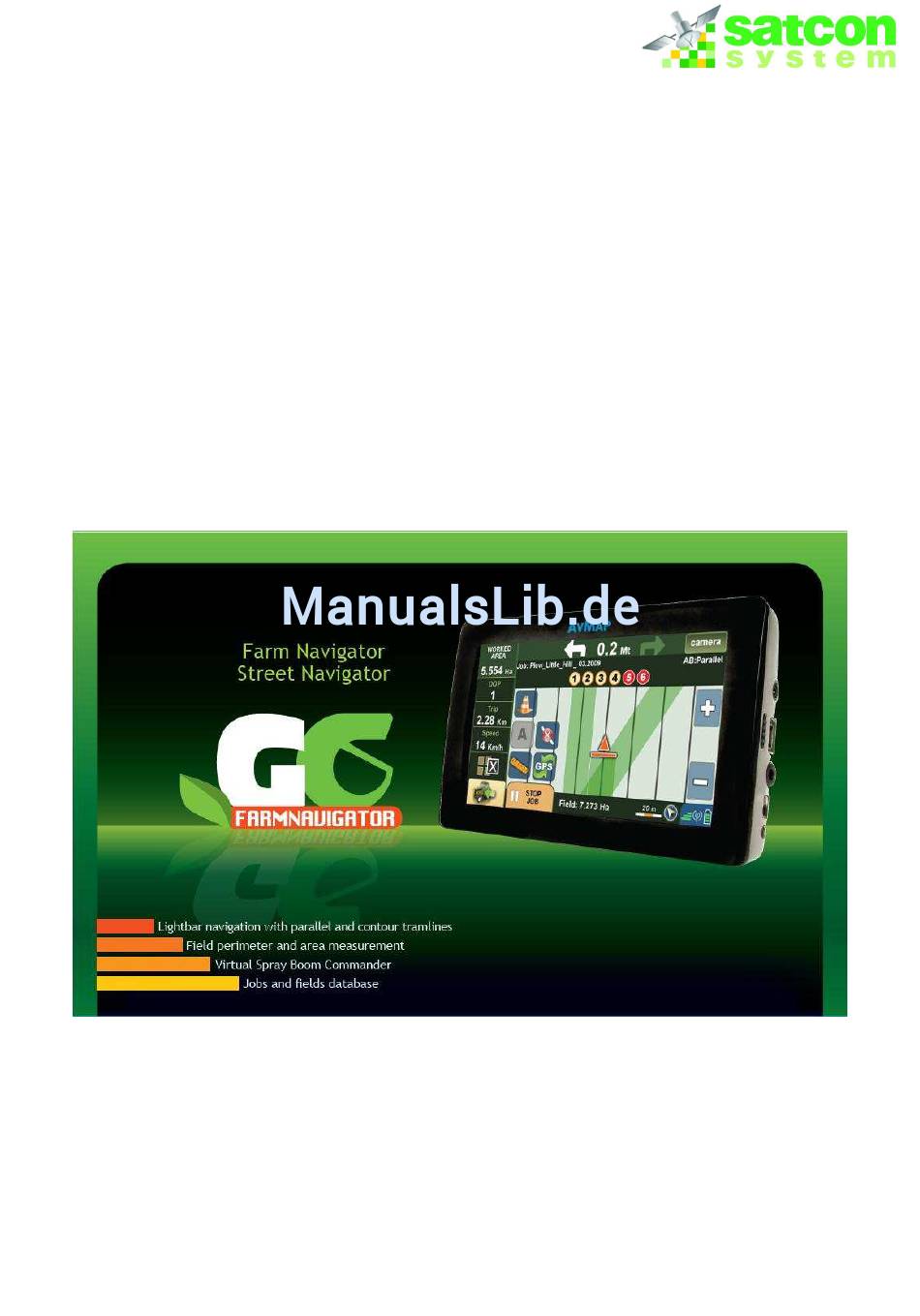

- Seite 1 FARMNAVIGATOR ANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Seite 1. Lieferumfang und Montage 2, Der Farmnavigator 2.1 Farmnavigator Hauptmenü 2.1.1 Felder: 2.1.2 Spritzgestänge: 2.1.3 Einstellungen: 2.2 Feld erstellen und bearbeiten 2.2.1 Feld erstellen: 2.2.2 Feld bearbeiten: 2.2.3 Feldfläche aufmessen und Bodenproben positionieren: 2.2.4 Navigationslinien: 2.2.5 Navigationshilfe: 2.3 Felder Datenbank 2.3.1 Felddaten bearbeiten und exportieren... -
Seite 3: Lieferumfang Und Montage
1. Lieferumfang und Montage: Bei der Lieferung sind folgende Teile enthalten: · Farmnavigator · Verlängerungskabel für Antenne · 220 V Ladekabel · Fahrzeughalterung mit Saugnapf · 12 V Ladekabel · Magnethalterung · GPS Antenne · USB Verbindungskabel zum PC Der Farmnavigator:... -
Seite 4: Die Magnethalterung
Die Magnethalterung: Anschluß für GPS Antenne Anschluß für 12V Ladekabel Montage im Fahrzeug: 1. Verbinden Sie die GPS Antenne mit dem Verlängerungskabel über die Klinkenverbindung. Stecken Sie die Magnethalterung mit der Fahrzeughalterunghalterung zusammen 2. Befestigen Sie die zusammengebaute Fahrzeug- Magnethalterung an der Windschutzscheibe ihres Fahrzeugs. - Seite 5 Beilagscheibe mit Montagekleber auf der Motorhaube anbringen, auf der die GPS Antenne dann haftet. (Abb. 3) (Abb. 3) 6. Setzen sie jetzt den Farmnavigator in die Magnethalterung ein (Abb. 4) ACHTUNG: Entfernen Sie die Speicherkarte niemals während die Software läuft. Auch wenn das Gerät über den Standby Knopf ausgeschaltet wurde läuft die...
-
Seite 6: 2, Der Farmnavigator
2. Der Farmnavigator Um die Farmnavigator Funktion zu nutzen öffnen Sie die Navigationssoftware. Gehen Sie ins Hauptmenü und tippen sie auf die Farmnavigator Schaltfläche oben rechts in der Ecke. 2.1 Farmnavigator Hauptmenü und Einstellungen In diesem Menü finden Sie diese Buttons: 2.1.1 Felder:... - Seite 7 Beim Ausbringen von Chemikalien auf dem Feld ist es wichtig den Mitteleinsatz genau zu steuern und zu dosieren. Um diese Kontrolle genau zu gewährleisten, können Sie im Farmnavigator Ihr verwendetes Spritzgestänge virtuell mit Sektionen und Düsenzahl einrichten, so dass Sie der Farmnavigator beim Zu- und Wegschalten der Teilbreiten durch Leuchtanzeigen unterstützt.
-
Seite 8: Einstellungen
Gelb bedeutet Düse zuschalten, rot wegschalten. 2.1.3 Einstellungen: Betätigen Sie diese Schaltfläche um die Farmnavigator Einstellungen zu verändern. In diesem Menü haben Sie die Möglichkeit die Funktionen des Farmnavigators an Ihr Fahrzeug und das jeweilige Anbaugerät bzw. an Ihre Arbeitsweise... - Seite 9 Spritzgestänge: Siehe 2.1.2 Navigationslinien: Hier können Sie die Art der Navigation auswählen. Verschiebung: Hier können Sie für die GPS Position einen Versatz eingeben. Mit dieser Einstellunge verschieben Sie die Position des GPS Receivers nach vorne (bei Frontanbaugeräten) oder nach hinten (bei Anhängemaschinen) um die Aufzeichnung der Flächenbearbeitung genau zu gestalten Maßeinheit:...
- Seite 10 Hier werden die Grundeinstellungen des Gerätes, wie Sprache, Zeitzone, Displayeinstellungen etc. vorgenommen. Bluetooth Freisprecheinrichtung: Der Farmnavigator bietet auch eine Freisprechfunktion für Bluetoothhandys. Um zu verbinden klicken Sie auf Bluetooth einschalten und danach auf Mobiltelefon suchen (dieser Vorgang kann eine Minute dauern). Wenn Sie Ihr Handy in der Liste gefunden haben wählen...
-
Seite 11: Feld Erstellen Und Bearbeiten
Betätigen Sie diese Schaltfläche um in den Farmnavigator Arbeitsbildschirm zu wechseln. 2.2 Feld erstellen und bearbeiten 2.2.1 Feld erstellen: Öffnen Sie das Farmnavigator Menü und betätigen Sie die Schaltfläche Felder. Eine Liste aller gespeicherten Felder wird angezeigt. Beim ersten Öffnen ist die Liste leer. -
Seite 12: Feldfläche Aufmessen Und Bodenproben Positionieren
Um die Aufzeichnung zu Beenden betätigen Sie die Schaltfläche Stop links unten am Bildschirm. Sie können Dieses Feld können Sie jederzeit wieder öffnen und neu / weiterbearbeiten indem sie die Schlatfläche Start erneut betätigen oder die Felder Datenbank öffnen. 2.2.3 Feldfläche aufmessen und Hindernisse / Bodenproben positionieren Um ein Feld aufzumessen müssen Sie das Feld einmal am inneren Feldrand umfahren, bzw. -
Seite 13: Navigationslinien
Bodenproben / Hindernisse positionieren Während der Arbeit auf dem Feld können die Positionen von Bodenproben oder Hindernissen in den Fahrspuren wie z:B. Bäume oder Drenagen abgespeichert werden. Um die jeweilige Position zu speichern nähern Sie sich der Position so weit wie sie können und betätigen Sie die Schaltfläche Bodenprobe/Hindernis. - Seite 14 Setzen Sie vor dem Vorgewende ein Punkt B mit der Schaltfläche B. Der Punkt B wird ebenso wie der Punkt A markiert. Durch diese zwei Punkte zieht der Farmnavigator eine Referenzlinie Die Parallellinien im Abstand der Arbeitsbreite bzw. des Spritzgestänges werden jetzt angezeigt.
- Seite 15 Setzen Sie wie beim Parallelfahren am Anfang der ersten Spur mit der Schaltfläche A einen Punkt A und kurz vor dem Vorgewende einen Punkt B mit der Schaltfläche B Der Farmnavigator errechnet nun anhand der gefahrenen Referenzkonturlinie und der Arbeitsbreite unendlich viele Konturnavigationslinien im Abstand der eingestellten Arbeitsbreite bzw.
-
Seite 16: Navigationshilfe
2.3 Felder Datenbank 2.3.1 Felddaten bearbeiten und exportieren. Um die Felder Datenbank zu öffnen, wechseln sie ins Farmnavigator Menü und betätigen Sie die Schaltfläche Felder: Eine Liste aller gespeicherten Felder wird nun angezeigt. Wählen Sie aus der Liste das gewünschte Feld und öffnen Sie das Feld. - Seite 17 Hier können Sie: Öffnen Sie können jedes Feld beliebig öffnen und neu bearbeiten. Namen ändern Nachdem sie ein Feld erstellt haben, bekommt es einen automatischen Namen zugewiesen. Sie können es allerdings mit dieser Option frei nach Ihren Wünschen umbenennen Bodenproben löschen Wenn Sie Hindernisse oder Bodenproben markiert haben können Sie diese über diese Option wieder entfernen...
- Seite 18 3.Copyright & Impressum Diese Anleitung ist Eigentum der Firma satconsystem. Auszüge, Kopien und/oder Veränderungen dürfen nur mit schriftlicher Genehmigung des Unternehmens satconsystem erstellt werden. Wenn Sie Fragen oder Verbesserungsvorschläge zum Programm haben schreiben Sie uns einfach oder rufen Sie an: Vertrieb und Support: SATCONSYSTEM Bundesstr.
