TER ROMEO Kurzanleitung

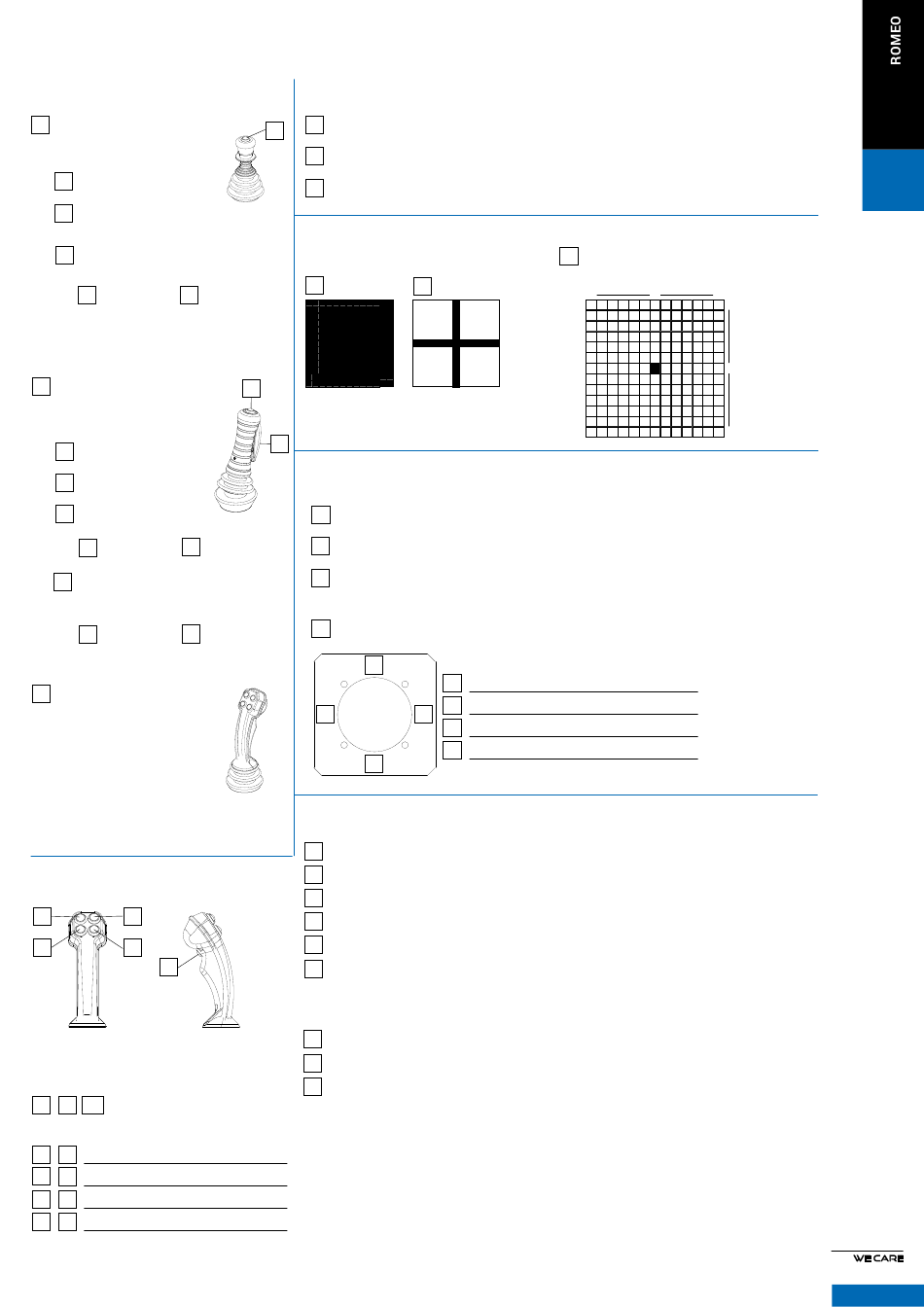

ROMEO - ANFRAGEFORMULAR FÜR SONDER-JOYSTICK
Ausführung Griff
Knauf (IP 65 in entsprechendem
Gehäuse)
Funktion
Freie Bewegung
Mechanische Verriegelung +
NC/NO-Kontakt
P1 Druckknopf 1NO
Farbe Drucktasten
schwarz grün
Griff (IP 44 in
entsprechendem Gehäuse)
Funktion
Freie Bewegung
P2 Drucktasten 1NO
P3 Drucktasten 1NO
Farbe Druckknopf P3
schwarz grün
P2 Drucktasten 1NO
+ P3 Drucktasten 1NO
Farbe Druckknopf P3
schwarz grün
Ergonomischer Griff
(IP 43 in entsprechendem
Gehäuse)
Drucktasten 1NO können als elektrische
Verriegelung verwendet werden.
Betriestasten-Typen für ergonomischen Griff
2
3
5
4
1
Pos.
PRVV5080PE NO Taste grün
Ja
Nein
1
1Kontakt+1gemeins**
Typ Beschriftung
2
3
4
5
Bewegung
Auslöser - Federrückzug auf Null
P1
Auslöser - stabile Stellungen
Linear - Federrückzug auf Null
Hebelführung
Standard-Hebelführungen
P3
6 Stellungen in Richtung A-B
6 Stellungen in Richtung A-B
6 Stellungen in Richtung C-D
6 Stellungen in Richtung C-D
360°-Bewegung
Kreuz-Bewegung
P2
Beschriftung des Verbundantriebs
Kein Schild
Anheben - Verschieben
Hubwagen - Rotation
Spezialschild
1
3
2
Betriebstasten für Position 2-3-4-5
PRVV5019PE NO-Drucktaster grün 1 Kontakt + 1 gemeins
A
PRVV5020PE NO-Drucktaster schwarz 1 Kontakt + 1 gemeins
B
PRVV0840PE Wӓhlschalter 2 Stellungen ON-OFF 1 Kontakt + 1 gemeins
C
PRVV0842PE Wӓhlschalter 2 Stellungen MOM-OFF 1 Kontakt + 1 gemeins
D
PRVV0830PE Wӓhlschalter 2 gehaltene Stellungen ON-ON 2 Kontakte + 1 gemeins
E
PRVV0832PE Wӓhlschalter 2 Stellungen Nullrückgang ON-MOM 2 Kontakte + 1 gemeins
F
Betriebstasten für Position 2-3
G
PRVV0831PE Wӓhlschalter 3 gehaltene Stellungen ON-OFF-ON 2 Kontakte + 1 gemeins
PRVV0833PE Wӓhlschalter 3 Stellungen MOM-OFF-MOM 2 Kontakte + 1 gemeins
H
PRVV0834PE Wӓhlschalter 3 Stellungen ON-OFF-MOM 2 Kontakte + 1 gemeins
I
Es sind bis zu maximal 5 Kontakte + 1 gemeins lieferbar.
*
Beispiel:
Kontakt NO auf Position 1 + 4 Drucktaster Typ A
Kontakt NO auf Position 1 + 4 Wahlschalter Typ C
Kontakt NO auf Position 1 + 2 Wahlschalter Typ G
Für die elektrische Verriegelung, der Position 1-Drucktaster verbinden.
**
Sonderhebelführung
(für Romeo proportional nicht verfügbar)
C
Pos. Beschriftung
1
2
4
3
4
0
D
A
0
B
3
11
