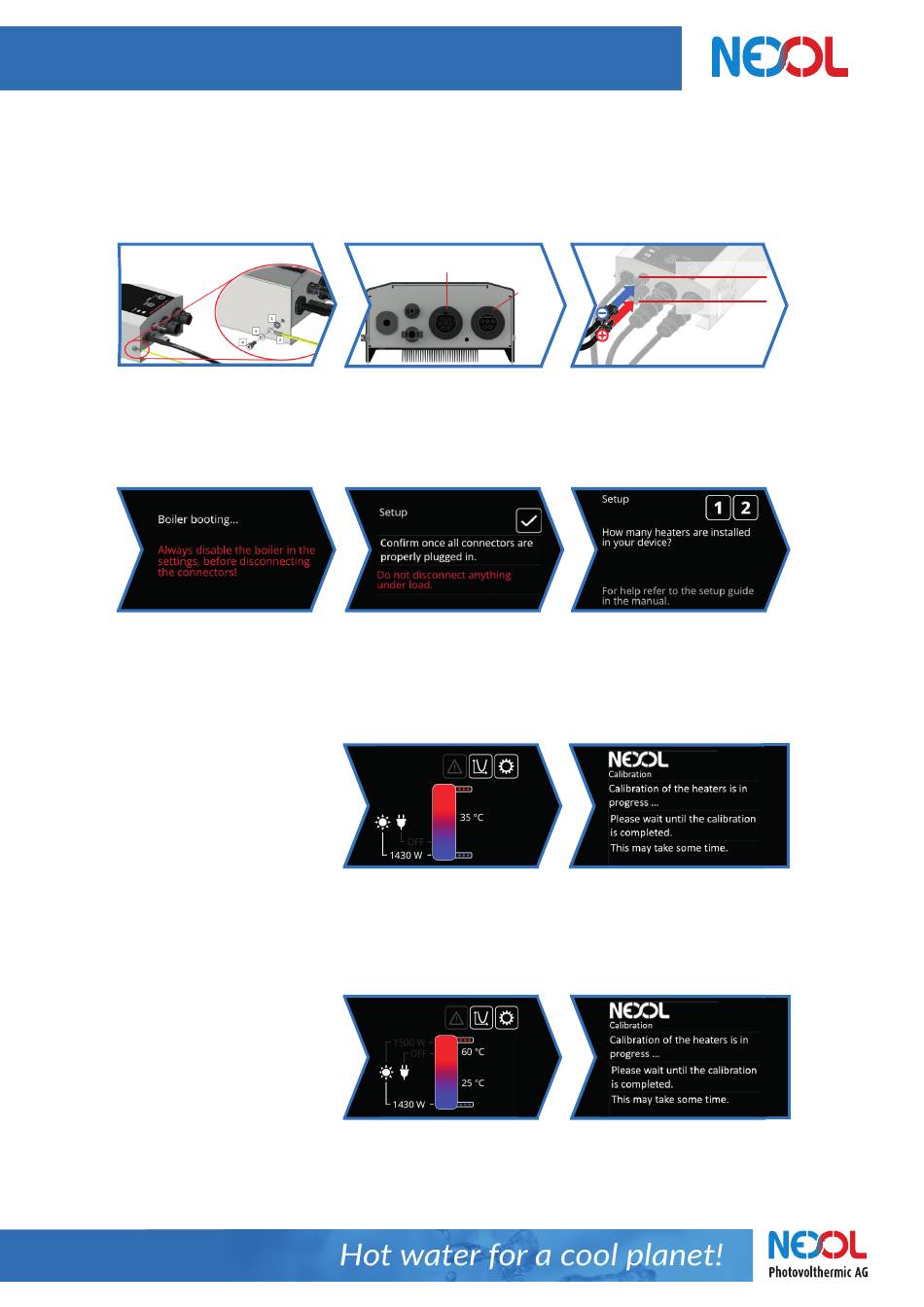

ENERGY CONTROLLER: QUICK INSTALLATION GUIDE
!
Bitte beachten Sie alle Sicherheitshinweise aus der Bedienungsanleitung!
Dieses Dokument dient nur als Hilfestellung und ersetzt nicht das Durchlesen der Bedienungsanleitung
Schritt 1
M5 Ringkabelschuh
für Anschluss des
Schutzleiters
Erdung kontrollieren
Schritt 4: ENC einstellen
Nach verbinden des ENC mit Strom-
quellen beginnt der Bootvorgang.
Steuerung des ENC erfolgt über
Touchdisplay
NEX-R1
NEX-R2
Schritt 2
Einschraubheizkörper
PV & Netz
Heizstäbe verbinden
Sind alle Stecker richtig verbunden?
Mit dem Hacken bestätigen.
Ansicht Hauptseite
Für detaillierte Erklärung S. 33 der
Betriebsanleitung
Schritt 3
MC4- Anschluss für DC-
Ein
schraub-
heizkörper
MC4- Anschluss für DC+
PV
Netz & PV mit dem ENC verbinden
(PV-Module sollten in Reihe geschaltet sein)
Produktart auswählen:
1 – NEX R1 Heizstab angeschlossen
2 – NEX R2 Heizstäbe angeschlossen
Sobald über einen längeren Zeitraum
>500W anliegen, werden Temperatur-
sensoren und Steuerung auf die
Installation abgestimmt.
!
