Montage- und Benutzeranleitung
Schneidwerkstyp: Doppelmesser SC
Vielen Dank, dass Sie ein ESM Qualitätsprodukt erworben haben.
Diese Anleitung und unsere Sicherheitshinweise müssen von allen Anwendern gelesen, verstanden und immer für sie zugänglich gemacht werden. Wird
dieses Schneidwerk mit anderen Komponenten zu einer Maschine nach der Maschinenrichtlinie 2006/42/EG zusammengebaut, sind die Informationen
aus dieser Anleitung sowie die Sicherheitsvorschriften in die Betriebsanleitung der „vollständigen Maschine" zu integrieren.
Montage: Aus- und Einbau der Mähmesser
Schutzhandschuhe tragen!
Ausbau:

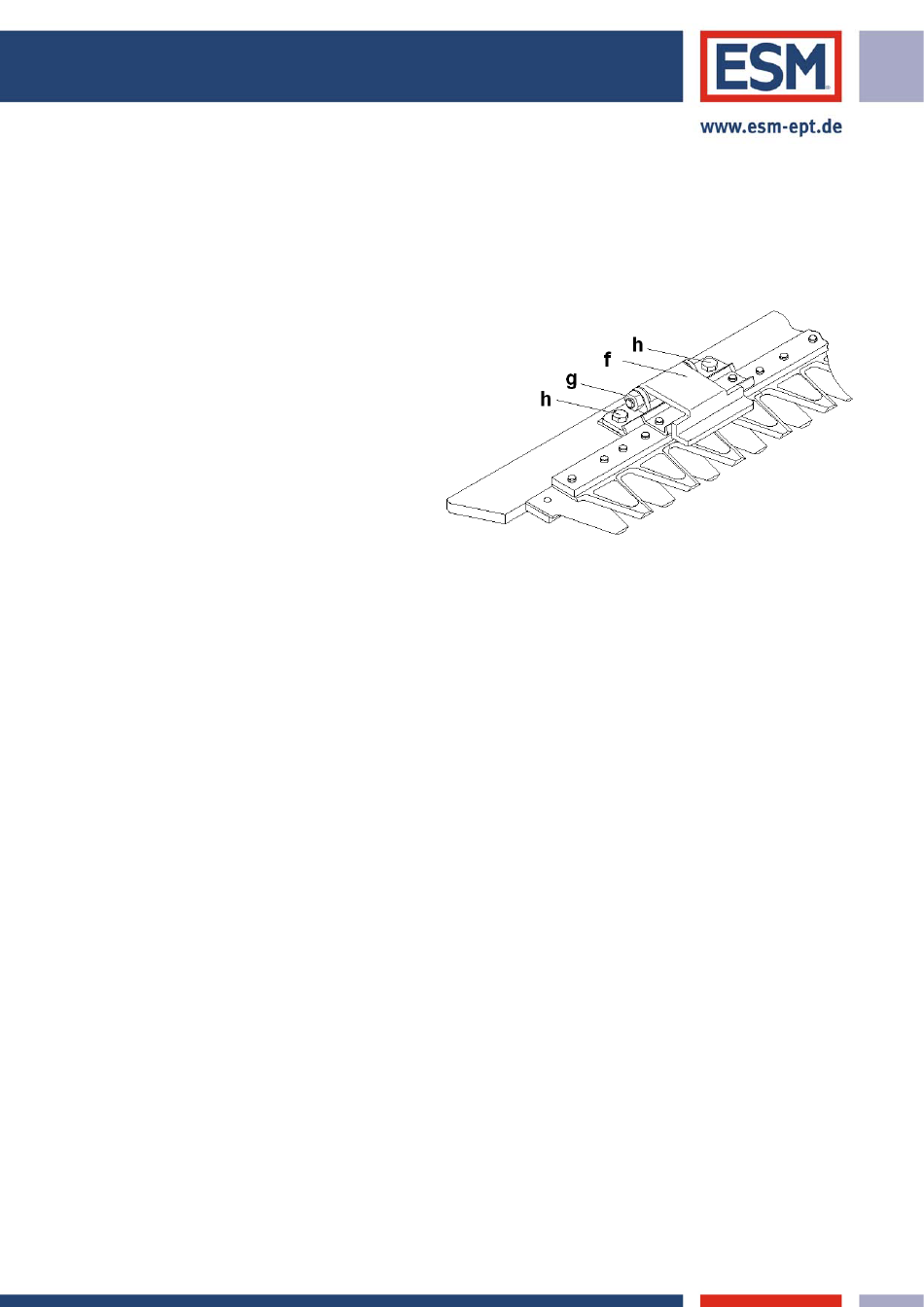

1. Klemmschraube (g) der Messerhalter lösen
2. Messerschutzleiste, sofern vorhanden, entfernen
3. Messerhalter (f) hochklappen
4. Mähmesser entnehmen
Einbau:
Führungen, Gleitflächen sowie Spalt von Mutter (g) ölen (biologisch
abbaubar, z.B. Speiseöl)
1. Mähmesser einlegen
2. Messerhalter (f) herunterklappen
3. Messerhalter einstellen, wie unter Wartung: Überprüfung,
Einstellung und Reinigung beschrieben
4. Messerschutzleiste aufstecken
Montage: Schneidwerk an Antrieb/Maschine
Die Montage des Schneidwerks an den Mähantrieb ist nur an den zwischen ESM und dem jeweiligen Gerätehersteller vereinbarten Punkten erlaubt!
Weicht der Einbau bzw. Antrieb von diesen ab, ist der Maschinenhersteller des Endproduktes für die Anbau- und Betriebssicherheit sowie für eine
ausführliche Montageanleitung in seiner Betriebsanleitung verantwortlich!
Seiten-/Mittenantrieb:
Die Montage des Schneidwerks ist nachstehend nur grob beschrieben. Die Montageanleitung des jeweiligen Mähantriebs gibt die detaillierte
Verfahrensweise vor:
1. Befestigung des Messerkopfs (falls nicht schon werkseitig montiert).
2. Befestigung des Mähbalkens am Mähantrieb mittels mitgelieferter Schrauben (bitte darauf achten, dass der Gelenkbolzen in den Messerkopf
eingreift).
3. Laufeigenschaften nach Möglichkeit manuell ohne motorischen Antrieb prüfen und gegebenenfalls Schutzvorrichtung und Messerschutzleiste
montieren.
Bestimmungsgemäße Verwendung
Diese Ausrüstung darf ausschließlich für die üblichen land-, forstwirtschaftlichen und kommunalen Mäharbeiten, sowie für die extensive
Landschaftspflege eingesetzt werden. In Sonderfällen (siehe spezifische Betriebsanleitung) ist ein Betrieb auch in vertikaler Position der Ausrüstung
erlaubt. Jede darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Der Hersteller haftet nicht für Schäden, die sich daraus ergeben.
Zu der bestimmungsgemäßen Verwendung gehört auch die Einhaltung der von Herstellern und Inverkehrbringern vorgeschriebenen Sicherheits-.
Montage-, Demontage-, Inbetriebnahme-, Betriebs- und Instandhaltungsbedingungen!
Betreiben Sie diesen Mähbalken zu ihrer Sicherheit nie mit einer höheren Drehzahl als 1.000 U./min.!
Achtung!
Aufgrund der zweckbezogenen konstruktiven Auslegung und Anwendung der Maschine können nicht alle möglichen Gefahren beseitigt werden. Für
den verantwortungsvollen Umgang mit diesen Restgefahren hat der Bediener Sorge zu tragen!
Wartung: Überprüfung, Einstellung und Reinigung
Betriebsstörungen, die durch unzureichende oder unsachgemäße Wartung hervorgerufen worden sind, können sehr hohe Reparaturkosten und lange
Stillstandzeiten des Schneidwerks verursachen. Eine regelmäßige Untersuchung der Funktionstüchtigkeit und Wartung ist deshalb unerlässlich!
•
Nur scharfe, gut eingestellte und geschliffene Mähmesser arbeiten einwandfrei
• Die Mähmesser müssen immer gerade sein, verbogene Messerklingen und Messerrücken sind zu richten
•
Bei starkem Messerverschleiß oder Beschädigung empfehlen wir das Mähmesser auszutauschen
•
Beschädigte, lockere oder verschlissene Messerklingen sind auszutauschen
•
Messerklingen müssen spielfrei aufeinander liegen. Ist dies nicht der Fall, müssen die Führungselemente neu eingestellt oder je nach Verschleiß
gewechselt werden
Die in dieser Anleitung enthaltenen Abbildungen, Beschreibungen und Daten sind begrenzt auf die wichtigen Details und sind nur teilweise verbindlich. Der Hersteller behält sich das Recht vor, jederzeit
und auch ohne Ankündigung, Änderungen im Sinne der technischen Weiterentwicklung vorzunehmen. ESM # 902.0180
