RM800
Rasenmähroboter | BEDIENUNGSHANDBUCH
DE
Original instructions/Übersetzung der ursprünglichen Anweisungen/Traducción de las instrucciones originales/Tradu-
zione delle istruzioni originali/Traduction des instructions d'origine/Tradução das instruções originais/Vertaling van de
originele gebruiksaanwijzing/Перевод оригинальных инструкций/Alkuperäisten käyttöohjeiden käännös/Översättning
av originalanvisningarna/Oversettelse av den originale bruksanvisningen/Oversættelse af den originale instruktionsbog/
Tłumaczenie oryginalnej instrukcji/Překlad originálního návodu/Preklad originálneho návodu/Prevod izvirnih navodil/
Prijevod izvornih uputa/Az eredeti utasítás fordítása/Traducere a instrucţiunilor originale/Превод на оригиналните
инструкции
Werbung
Verwandte Anleitungen für Cramer RM800
Inhaltszusammenfassung für Cramer RM800

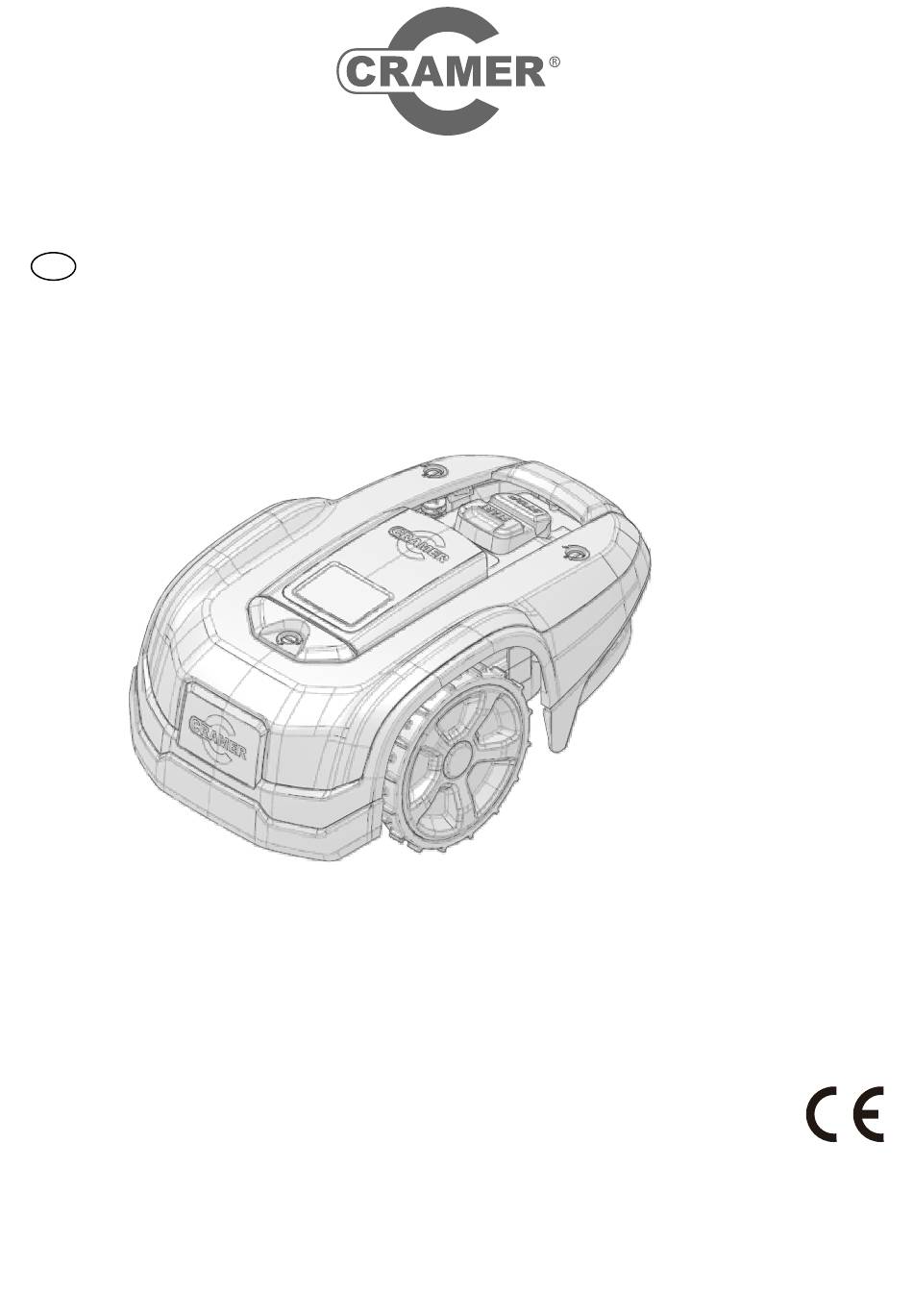

- Seite 1 RM800 Rasenmähroboter | BEDIENUNGSHANDBUCH Original instructions/Übersetzung der ursprünglichen Anweisungen/Traducción de las instrucciones originales/Tradu- zione delle istruzioni originali/Traduction des instructions d’origine/Tradução das instruções originais/Vertaling van de originele gebruiksaanwijzing/Перевод оригинальных инструкций/Alkuperäisten käyttöohjeiden käännös/Översättning av originalanvisningarna/Oversettelse av den originale bruksanvisningen/Oversættelse af den originale instruktionsbog/ Tłumaczenie oryginalnej instrukcji/Překlad originálního návodu/Preklad originálneho návodu/Prevod izvirnih navodil/...
- Seite 2 Auf den folgenden Seiten finden Sie wichtige Sicherheits- und Betriebsanweisungen. Lesen und überprüfen Sie sorgfältig alle Sicherheitshinweise, Warnungen und Vorsichtsmaßnahmen in diesem Handbuch. Das Nichtbeachten dieser Anweisungen, Sicherheits- und Warnhinweise kann zu schweren Verletzungen oder zum Tod von Personen und Haustieren oder zu Beschädigung von persönlichem Eigentum führen.
- Seite 3 Inhalt Produktsicherheit ..................... 4 Wartung und Instandhaltung ................20 Lesen des Bedienungshandbuchs ............... 4 Entfernen der Karosserie vom Fahrgestell ..........20 Betriebssicherheit ..................... 6 Reinigung ......................20 Auspacken des Produkts ..................7 Austausch der Messer ..................21 Montage ........................8 Wartung des Akkus ..................21 Lageplan und Vorbereitung ................
- Seite 4 Produktsicherheit Ergänzend zu diesem Bedienungshandbuch finden Sie weitere Informationen auf der Website: www.cramertools.eu Erläuterung der Symbole am Mäher Dies ist ein gefährliches Elektrowerkzeug. Seien Sie bei der Bedienung vorsichtig und befolgen Sie alle Sicherheitshinweise und Warnungen. Lesen Sie das Bedienungshandbuch sorgfältig durch, bevor Sie den Mäher in Betrieb nehmen.
- Seite 5 Produktsicherheit WICHTIG VOR GEBRAUCH AUFMERKSAM LESEN! ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN! Einführung WARNUNG! Automatischer Rasenmäher! Kinder beaufsichtigen! • Lesen Sie die Anleitung aufmerksam durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut. • Lassen Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, oder Kinder die Maschine benutzen.
- Seite 6 Produktsicherheit Betriebssicherheit Dieses Bedienungshandbuch enthält alle grundlegenden Informationen über den sicheren Betrieb und die Wartung des Mähers. Lesen Sie vor der Inbetriebnahme des Mähers alle Sicherheitshinweise und Anweisungen in diesem Bedienungshandbuch sorgfältig durch. Bewahren Sie dieses Bedienungshandbuch zum späteren Nachschlagen auf. Befolgen Sie die Anweisungen des Herstellers bezüglich Installation, Betrieb, Wartung und Reparatur.
- Seite 7 Auspacken des Produkts Abnehmbare Abdeckung 13 Netzteil* Stopp-Taste 14 Schrauben zur Befestigung der Ladestation (5 Stk.) Start-Taste 15 Schleifendraht für Begrenzungs- und Führungsdraht LED-Anzeigen 16 Drahthaken Schnitthöhenverstellung 17 Zusätzliche Messer und Schrauben (3 Stk.) Vorderräder 18 Lineal (aus der Verpackung brechen) Hinterrad 19 Spleiß- und Führungsdrahtverbinder Messerscheibe...
- Seite 8 Montage Lesen Sie den gesamten Abschnitt, bevor Sie mit der Installation beginnen. Die Installation beeinflusst die Leistungsfähigkeit des Mähers. Planen Sie die Installation sorgfältig. Nachfolgend sind die wichtigsten Schritte für die Installation aufgeführt: • Lageplan und Vorbereitung • Installation und Anschluss der Ladestation •...
- Seite 9 Montage Installation und Anschluss der Ladestation Positionieren Sie die Ladestation wie folgt: • An einem ebenen Ort ohne direkte Sonneneinstrahlung (Das vordere Ende der Ladestation darf nicht mehr als 5 cm höher oder niedriger sein als das hintere Ende.) • In Reichweite einer Steckdose (Das Niederspannungskabel ist 10 m lang.) >1m •...
- Seite 10 Montage Anschluss des Netzteils Schließen Sie das Netzteil in einer kühlen, trockenen Umgebung an, außerhalb der direkten Sonneneinstrahlung. Wird das Netzteil an eine Steckdose im Freien angeschlossen, muss diese für den Außeneinsatz zugelassen sein. Das Niederspannungskabel kann den Betriebsbereich durchqueren, wenn es am Boden entlang festgeheftet oder eingegraben wird.
- Seite 11 Montage Erstladung des Akkus Sicherheitsschlüssel in den Rasenmäher stecken und auf die ON Position ( I ) stellen. Stellen Sie den Mäher in die Ladestation, während Sie die Begrenzungs- und Führungsdrähte verlegen. Der Mäher kann erst nach Abschluss der Installation verwendet werden.
- Seite 12 Montage Installation des Begrenzungsdrahts Bei der Installation des Begrenzungsdrahts gibt es eine Reihe von Situationen, die, wie in folgender Tabelle beschrieben, zu berücksichtigen sind. Tabelle 1. Umgang mit Hindernissen im Betriebsbereich ABWEICHUNG INNERHALB DES BETRIEBSBEREICHS VERLEGUNG DES BEGRENZUNGSDRAHTS Feststehende, und mit der Rasenfläche ebenerdig abschließende Verlegen Sie den Begrenzungsdraht unter den Pflastersteinen oder in Hindernisse, die der Mäher überfahren kann (Pflastersteinpfade o.ä.) den Fugen zwischen den Pflastersteinen.
- Seite 13 Montage Befestigen Sie ein Ende des Schleifendrahts vorübergehend an einem Haken oder einem anderen Gegenstand an der Ladestation. Verlegen Sie den Schleifendraht gegen den Uhrzeigersinn entlang der geplanten Grenze des Betriebsbereichs unter Berücksichtigung der Beschreibungen in Tabelle 1, bis Sie wieder an der Ladestation angelangt sind.
- Seite 14 Montage Schließen Sie den Begrenzungsdraht wie folgt an die Ladestation an: Entfernen Sie die Schutzabdeckung der Ladestation und führen Sie das Kabel hinter den Laschen in den Kanal auf der Rückseite der Ladestation ein. Drücken Sie den Verbinder auf die Metallstifte an der Ladestation (markiert mit Pfeilen, die nach links und rechts zeigen).
- Seite 15 Montage Installation eines Führungsdrahts Mit dem Führungsdraht findet der Mäher den Weg zurück zur Ladestation, aber auch schwer zugängliche Bereiche des Betriebsbereichs. So wird beispielsweise der Führungsdraht zwischen der Ladestation und einem abgelegenen Teil des Arbeitsbereichs oder durch einen engen Durchgang verlegt. Für enge Durchgänge (weniger als 3 m) oder zur Verkürzung der Suchzeiten wird ein Führungsdraht empfohlen.
- Seite 16 Montage Stecken Sie beide Enden des Begrenzungsdrahts sowie das Ende des Führungsdrahtes in den Spleiß- und Führungsdrahtverbinder. Überprüfen Sie, ob die Drähte vollständig in den Spleiß- und Führungsdrahtverbinder eingeführt sind, sodass die Enden durch den Spleiß- und Führungsdrahtverbinder sichtbar sind. Drücken Sie die Taste auf der Oberseite des Spleiß- und Führungsdrahtverbinders mit einer verstellbaren Zange vollständig herunter, bis Sie ein Klicken hören.
- Seite 17 Montage Kalibrierung und Erstinbetriebnahme Befestigen Sie die Ladestation mit den fünf mitgelieferten Befestigungsschrauben mit einem 6 mm Innensechskant-Schlüssel am Boden. HINWEIS: Machen Sie keine neuen Löcher in der Grundplatte der Ladestation. Zur Befestigung der Grundplatte am Boden dürfen nur die vorhandenen Löcher verwendet werden. HINWEIS: Treten Sie nicht auf die Grundplatte der Ladestation.
- Seite 18 Bedienung Starten und Stoppen des Mähers Start Stopp Zum Starten des Mähers: Den Sicherheitsschlüssel einstecken und gegen den Uhrzeigersinn in Position "1" drehen. Schieben Sie die Verriegelung der START-Taste nach hinten. Drücken Sie die START-Taste. Zum Stoppen des Mähers: Drücken Sie die STOP-Taste am Mäher. Ausschalten des Mähers Drücken Sie die STOP-Taste am Mäher und ziehen Sie den Sicherheitsschlüssel ab.
- Seite 19 Heben Sie den Mäher immer am Tragegriff an. Koppeln der mobilen App mit dem Mäher Cramer tools App vom App Store/Google Play herunterladen und den Anleitungen auf dem Display zum Verbinden des Rasenmähers folgen. Halten Sie den eindeutigen Kopplungscode (siehe Kurzanleitung) und den Mäher bereit.
- Seite 20 Wartung und Instandhaltung WARNUNG! Tragen Sie Schutzhandschuhe, wenn Sie mit den scharfen Messern umgehen oder in deren Nähe arbeiten. WARNUNG! Bevor Sie Arbeiten am Mäher durchführen, ziehen Sie den Sicherheitsschlüssel ab. WARNUNG! Vor Arbeiten an der Ladestation oder dem Netzteil ist der Stecker aus der Steckdose zu ziehen.
- Seite 21 Wartung und Instandhaltung Austausch der Messer WARNUNG! Drücken Sie die STOP-Taste und ziehen Sie den Sicherheitsschlüssel ab, bevor Sie die Messer austauschen. Tragen Sie dabei Schutzhandschuhe. WARNUNG! Verwenden Sie ausschließlich Messer von GLOBE: 333092355 VORSICHT: Verwenden Sie nur Original-Ersatzteile. Ersetzen Sie alle drei Messer und Schrauben gleichzeitig als Set. Stellen Sie den Mäher auf den Kopf.
- Seite 22 Wartung und Instandhaltung Lagerung des Mähers im Winter Reinigen Sie den Mäher immer vor der Winterlagerung. Laden Sie den Akku vor der Winterlagerung vollständig auf. VORSICHT: Wenn der Akku nicht vollständig geladen ist, kann er beschädigt und in bestimmten Fällen unbrauchbar werden.
- Seite 23 Blinken Wiederherstellungsmodus Setzen Sie den Roboter in eine Ladestation (Grün) und halten Sie ein Handy mit der Cramer tools App bereit, um die Software des Mähers zu aktualisieren. Dieser Vorgang kann bis zu 1 Stunde dauern. Er ist beendet, sobald die grüne LED aufhört zu blinken.
- Seite 24 Fehlerbehebung Problem Wenn Ihr Mäher nicht wie erwartet funktioniert, befolgen Sie die folgende Anleitung zur Fehlerbehebung. PROBLEM URSACHE MASSNAHME Der Mäher hat Die Ladestation befindet sich auf einer Schräge. Stellen Sie die Ladestation auf eine völlig ebene Fläche. Siehe Installation und Anschluss der Schwierigkeiten beim Andocken an die Ladestation auf Seite 9.
- Seite 25 Technische Daten RM800 Abmessungen: Höhe 25 cm Länge 57 cm Breite 36 cm Gewicht 7.2 kg Elektrisches System: Batterie, spezieller Lithium-Ionen-Akku 20 V / 2.0 Ah, Teile-Nr. T0100110-00 Netzteil 220-240 V/32 VDC Länge Niederspannungskabel 10 m Mittlerer Energieverbrauch bei maximaler Nutzung 9 kWh/Monat bei einer Arbeitsfläche von 800 m...
- Seite 26 Technische Daten DATENBLATT ZUR FUNKFREQUENZ Funkgerät mit geringer Reichweite (short range Bluetooth (NINA-B112) device – SRD) (Begrenzungskabel) Frequenzband 2400,0 - 2483,5 MHz 0~148.5KHz Leistungsklasse Klasse 1.5 (6 dBm) CRAMERTOOLS.COM Version 1 - 2020.12.30...
- Seite 27 Schutz der Umwelt Nach der EU-Gesetzgebung 2012/19/EU müssen nicht mehr verwendbare Elektro- und Elektronikgeräte und nach der EU-Gesetzgebung 2006/66/EG defekte oder gebrauchte Akkupacks/Batterien getrennt gesammelt und umweltgerecht entsorgt werden. Das Symbol auf dem Mäher oder seiner Verpackung zeigt an, dass dieses Produkt nicht als Hausmüll behandelt werden kann.
- Seite 28 Garantiebedingungen GLOBGRO AB, Globe Group Europe garantiert die Funktionsfähigkeit dieses Produktes für einen Zeitraum von drei Jahren (ab Kaufdatum), mit Ausnahme der Batterie, die mit einer zweijährigen Garantie versehen ist. Die Garantie erstreckt sich auf schwerwiegende Defekte im Zusammenhang mit Material- oder Herstellungsfehlern. Innerhalb der Garantiezeit ersetzen wir das Produkt kostenlos oder reparieren es, wenn die folgenden Bedingungen erfüllt sind: •...
- Seite 29 Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist: Name: Peter Söderström Anschrift: Riggaregatan 53, 211 13 Malmö, Sweden Hiermit erklären wir, dass das Produkt: Kategorie: Rasenmähroboter Modell: RM800 Seriennummer: Siehe Produktetikett. Seriennummer Siehe Produktetikett. • den Bestimmungen der folgenden anderen Richtlinien entspricht: 2014/30/EU...
