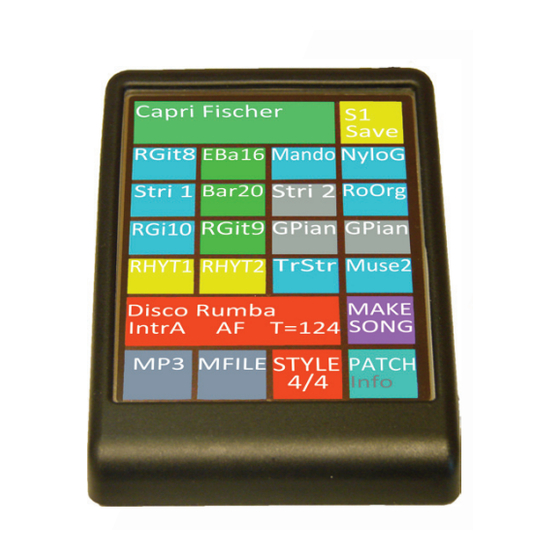

Limex MIDI Professional 4 Bedienungsanleitung

Display
Vorschau ausblenden Andere Handbücher für MIDI Professional 4:
Inhaltsverzeichnis

Werbung

Quicklinks

Display - Bedienungsanleitung
für
MIDI Professional 4
TOUCH mE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Limex MIDI Professional 4

Inhaltszusammenfassung für Limex MIDI Professional 4

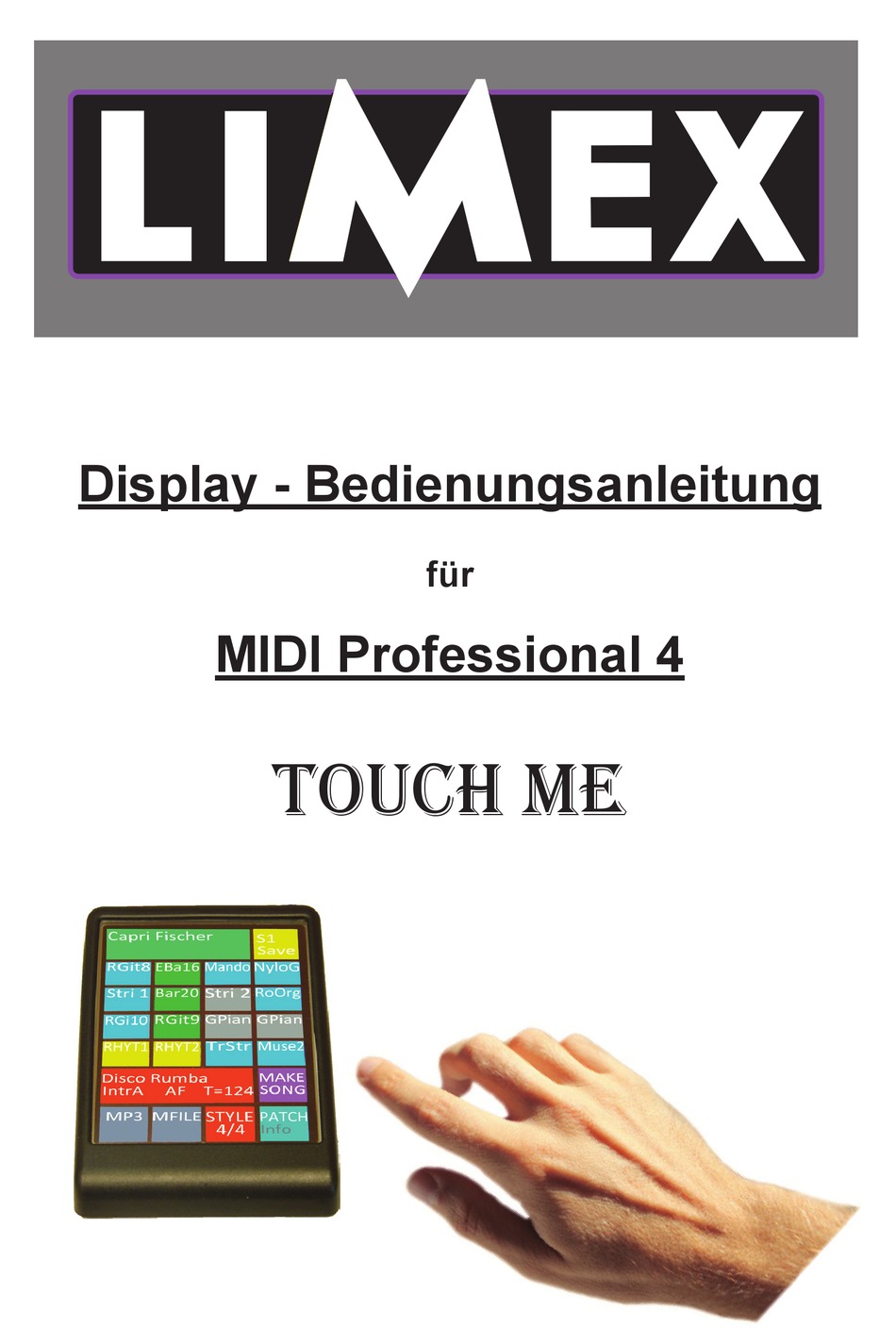

  • Seite 1 Display - Bedienungsanleitung für MIDI Professional 4 TOUCH mE...

  • Seite 2: Inhaltsverzeichnis

    (Style - Modus) Seite 20 Kapitel 4 (MIDI-File Modus) Seite 38 Kapitel 5 (MP3 - Modus) Seite 52 Kapitel 6 (SONG - Modus) Seite 64 Kapitel 7 (INFO - Funktionen) Seite 74 (Fernsteuerung der Limex-Box LX-8A) Kapitel 8 Seite 85...

  • Seite 3: Allgemeines

    (besserer Diebstahl- schutz). SD-Karte Die mitgelieferte SD-Karte besteht aus 6 Kategorien (Ordner), wobei deren Namen von Limex vorgegeben sind und nicht verändert werden sollten. Anordnung der Kategorien (Ordner) auf der SD-Karte: MIDIFILE MP3 (kann auf zweite SD-Karte verschoben werden)
  • Seite 4 Das Editieren von den vorhandenen STYLES geht nur mit einem entsprechenden Programm, z.B. CASM-Editor. Entsprechendes Know-How ist von Nöten. Das Erstellen von PATCHES erfolgt mittels MPR4 PC-Programm, welches von Limex in Verbindung mit entsprechenden Schulungen angeboten wird. SONGS können entweder über das Touch-Display oder über das MPR4 PC-Programm...

  • Seite 5: Kapitel 1: Touch-Controller Mc11

    Kapitel 1: Touch-Controller MC11 Intro / Ending Pause / Break Start / Stop Sound-Szenen im Patch Variationen Stylebetrieb (Kapitel 2.3) (Kapitel 3.4) Lautstärke Patch - Diskant (Kapitel 2.3.3) oder Tempo für Midifile oder Style Lautstärke Patch - Bassseite, Kapitel 2.3.3) oder Lautstärke Playback (File, Style, MP3) Lautstärke Patch (Diskant + Bass) (Kapitel 2.3.3)

  • Seite 6: Kapitel 2: Touch-Display

    Überprüfen Sie bitte, ob diese auf dem aktuellen MPR4 Stand ist. Sollte dies nicht der Fall sein, so kön- nen Sie mit entsprechender LIMEX Software (gra- Version 1.14 tis zum Download) Ihr MPR4-System updaten. Aktuelle Daten erhalten Sie unter www.LIMEX.eu Display 1.06...
  • Seite 7 Zuordnung LIVE Spiel: ALLGEMEINES MIDI-Kanal 01: Diskant 1 MIDI-Kanal 02: Diskant 2 Das LIMEX MPR4 System verwendet 32 MIDI Kanäle. MIDI-Kanal 03: Diskant 3 Bis zu16 Kanäle für das LIVE Spiel und 16 Kanäle für MIDI-Kanal 04: Diskant 4 Playback (Midi-File oder Style).
  • Seite 8 Kapitel 2.1: Patch mit Nummerneingabe auswählen Schritt 1: Patchwahl Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 SONG MFILE STYLE PATCH Zur Patchwahl bitte kurz im Display INFO das Tastenfeld „Patch“...
  • Seite 9 Schritt 3: Direkte Nummerneingabe eines Patches Oberkrainer 01 PA00-00 Beispiel: DP256 Style Patch Nummer 12 aufrufen: PA00 PA01 Die Ziffern 1 und 2 kurz berühren und die Ein- D INS DP Oh gabe mit „OK“ bestätigen. PA02 PA03 OBER BLASM Hinweis: PA04 PA05...
  • Seite 10 Kapitel 2.2: Patch direkt anwählen Schritt 1: Patchwahl Oberkrainer 01 Hinweis: SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Wenn Ihnen die Position eines gewünschten Patches nicht genau bekannt ist oder Sie nicht RGit7 Bar17 Bar17 EffBa genau wissen welchen Patch Sie probieren möchten, so ist eine direkte Patch-Suche RGit10 RGit10...
  • Seite 11 Schritt 3: Jetzt erscheint folgende Anzeige im Display Hier können Sie nun mit den beiden Pfeiltasten alle im Ordner verfügbaren Patches durchblättern und bei Bedarf das gewünschte Patch auswählen. Beispiel: Sie suchen eine Stuben Musik Einstellung dann berühren Sie nun die Tas- tenfläche „04Stuben musi 1“...
  • Seite 12 Musikstück z.B. möglich die Einleitung, den Zwischenteil und den Schlußteil mit unter- schiedlicher Instrumentierung zu spielen. Somit sind sie sehr nahe am „Original“. Bei allen von Limex mitgelieferten Patches wurde eine sinnvoll entsprechende Szenen- zuordnung programmiert. Als Beispiel ein Oberkrainer Stück mit der LIMEX Werkseinstellung „Oberkrainer 01“:...
  • Seite 13 Kapitel 2.3.1: Sound-Szenen am Display wechseln Oberkrainer 01 Bitte im Display kurz das Tastenfeld „S1“ berühren um zu „S2“ zu gelangen. SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Anzeige: Im Display springt die Anzeige Schritt für RGit7 Bar17 Bar17 EffBa Schritt von Szene 1, Szene 2 ..im Kreis. Diese Bedienung ist nicht sehr praxisnahe, RGit10 RGit10...
  • Seite 14 Kapitel 2.3.3: Patch Lautstärke am MC11 ändern Lautstärke gesamt (Diskant + Bass) Oberkrainer 01 SAVE PA00-00 Lautstärke Bassseite RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa Lautstärke Diskantseite RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 SONG MFILE STYLE PATCH V=100 Drehregler P1 drehen, es ändert sich die Lautstärke für den gesamten Diskantbereich.

  • Seite 15: Kapitel 2.4: Softwareversion Abfragen

    Kapitel 2.4: Softwareversion abfragen Schritt 1: Softwareversion abfragen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 SONG Für ca. 2 - 3 Sekunden das Tastenfeld MFILE STYLE PATCH „INFO“...

  • Seite 16: Beispiel: Änderung Einer Instrumentenlautstärke

    Kapitel 2.5: Patch Edit Modus (Parameter ändern) Es besteht die Möglichkeit einige Parameter direkt am Touch-Display zu ändern. Es ist nicht möglich ein komplett neues Patch zu erstellen, dafür benötigt man die LIMEX MPR4 PC-Software. Folgende Parameter können geändert werden:...
  • Seite 17 Schritt 2: Anschließend erscheint folgende Anzeige Instrumenteninformation laut Soundliste (Programm Nr. 66 in Bank 32) SeppBar VibFast Tastenfeld um in den PRG=066 Bank=32 Patchmodus zurückzukehren RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa Bariton wurde Solo geschaltet (Volume 100) - Solomodus deaktivieren, RGit10 RGit10 Geig1...
  • Seite 18 Schritt 4: Neuen und alten Wert vergleichen SeppBar VibFast PRG=066 Bank=32 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT RHYT2 Klar3 Trom2 Kurz das Tastenfeld „B“ berühren Schritt 5: Anschließend erscheint folgende Anzeige SeppBar VibFast PRG=066 Bank=32 RGit1...
  • Seite 19 Schritt 6: Edit-Modus verlassen SeppBar VibFast Kurz das Tastenfeld „RET“ berühren PRG=066 Bank=32 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT RHYT2 Klar3 Trom2 Schritt 7: Neue Einstellungen speichern Tastenfeld „SAVE“ Oberkrainer 01 für 1 - 2 Sekunden drücken. SAVE PA00-00 RGit1...

  • Seite 20: Kapitel 3 (Style - Modus)

    Ein „STYLE“ ist ein automatischer Rhythmus mit Schlagzeug, Bass und weiteren Begleitinstrumenten, welcher den von Ihnen gedrückten Akkorden folgt. Das MPR4 System verfügt über einen professionellen Style-Player. Passend für LIMEX Sound-Boards werden von LIMEX diverse STYLES angeboten. Die Styles befinden sich auf der SD-Karte im Ordner „STYLE“.

  • Seite 21: Style Liste Im Detail

    Style Liste im Detail: Style-Name Style-Name Style-Name 00Tradi 01Enter Blasorch W Stoaniwalzer Chacha 1 Boarischer PolkapartyDNC Chacha 2 Oberkr Walz 1a Polka Pop Gispy Oberkr Walz 1b Polonaise Balladguitar Oberkr Walz 2a Schunkelwalzer Latin Party Oberkr Walz 2b Schlagerwalz 1 Reggea 1 Oberkr Walz 3b Schlagerwalz 2...
  • Seite 22 Style-Name Style-Name 12Dance Ballade 6 8 Dance 2 Ballade 1 Dance 1 Ballade 2 Dance 2 13Disco Ballade 3 Ballade 4 Disco Samba Ballade 5 Disco 1 Piano Ballade Disco Fox 2 09Pop Disco Rock Disco Rumba 10Beat Disco Samba Beatslow 8 14Y60-9 Beat1...
  • Seite 23 Kapitel 3.1: Style mit Nummereingabe wählen Schritt 1: Style wählen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 MAKE SONG MFILE STYLE PATCH INFO Zum Anwählen eines Styles im Display kurz das Tastenfeld „STYLE“ berühren. Schritt 2: Anschließend erscheint folgende Anzeige Blasorch W ST00-00...
  • Seite 24 Schritt 3: Direkte Nummerneingabe eines Styles Blasorch W Beispiel: ST00-00 Tradi Enter Style Nummer 12 vom „Tradi“ Ordner aufrufen St00 St01 World Ballr Der Ordner „Tradi“ ist bereits ausgewählt. St02 St03 Die Ziffer 1 und 2 kurz berühren und die Ein- gabe mit „OK“...
  • Seite 25 Schritt 5: Styleauswahl beenden VolksmusikRock Um zum Hauptmenü zurückzukehren kurz die ST00-12 Taste „OK“ betätigen. Tradi Enter St00 St01 World Ballr St02 St03 Latin Cntry St04 St05 Swing Jazz St06 St07   PAGE Schritt 6: Anschließend erscheint folgende Anzeige im Hauptmenü Oberkrainer 01 SAVE Erklärung:...
  • Seite 26 Kapitel 3.2: Style direkt anwählen Schritt 1: Style anwählen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 SONG MFILE STYLE PATCH INFO Zum Anwählen eines Style im Display kurz das Tastenfeld „STYLE“ drücken. Schritt 2: Anschließend erscheint folgende Anzeige Beispiel: Blasorch W...
  • Seite 27 Schritt 3: Jetzt erscheint folgende Anzeige Jetzt im Display „05BigBand Fox“ berühren 00Englishwalzer Tastenfeld „OK“ zum Bestätigen des angewählten Styles 01Bigb Swing 1 02Bigb Swing 2 Tastenfeld „RETURN“ um in die nummerische Eingabe zurück zukehren 03Bigband Jive 04BigbandShuffle Tastenfeld „Seite nach oben“, mit diesem ...
  • Seite 28 Schritt 5: Danach erhalten Sie folgende Anzeige im Hauptmenü Oberkrainer 01 SAVE Erklärung: PA00-00 Für das LIVE-Spiel ist noch immer das zu- RGit1 EBas1 Alpi1 Krai1 letzt ausgewählte Patch aktiv. RGit7 Bar17 Bar17 EffBa Mit der Starttaste des MC11 kann der Style nun gestartet werden.
  • Seite 29 Kapitel 3.4: Variationen am MC11 wechseln Variationen A - D für Stylebetrieb Oberkrainer 01 Durch kurzes berühren der Tastenfelder SAVE PA00-00 A - D können die Variationen am MC11 direkt RGit1 EBas1 Alpi1 Krai1 geändert werden. RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1...
  • Seite 30 Kapitel 3.5: Style Instrumentenanzeige Modus Schritt 1: Style Instrumente anzeigen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 BigBand Fox Im Display kurz das MAKE SONG Style Tastenfeld berühren. MainA T=195 MFILE...
  • Seite 31 Kapitel 3.6: Style Funktionen anwählen Schritt 1: Style Funktionen anwählen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 Um Style-Funktionen anwählen zu können BigBand Fox MAKE drücken sie 2x die Tastenfläche mit dem SONG MainA T=195...
  • Seite 32 Schritt 2: Anschließend erscheint folgende Anzeige (bei Steirischer) Erklärung: Oberkrainer 01 KEY START = Sync-Start Ein/Aus SAVE PA00-00 START STOP = Sync-Start wenn Akkord- LINK START taste länger als 200ms gedrückt wird. AUTO BASS START Bei kurzem Tastendruck stoppt der Style. FILL STOP INTRO...
  • Seite 33 Kapitel 3.7: Style Tempo/Lautstärke am MC11 ändern Damit das Style-Tempo angezeigt wird, muss die Displayanzeige so aussehen: Drehregler P1 oder P2 kurz drücken, damit Oberkrainer 01 der Style (Tempo/Lautstärke) im Ruhezu- SAVE stand geändert werden kann. PA00-00 RGit1 EBas1 Alpi1 Krai1 Hinweis: Auf der Stirnseite des MC11 leuchtet die...
  • Seite 34 Kapitel 3.8: Style-Start deaktivieren Schritt 1: Sync-Start bzw. Style-Start deaktivieren Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 BigBand Fox MAKE SONG MainA T=195 Für ca. 2 - 3 Sekunden das Tastenfeld MFILE STYLE PATCH...
  • Seite 35 Kapitel 3.9: Style aus Anzeige löschen Schritt 1: Aktuellen Style löschen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 BigBand Fox MAKE SONG MainA T=195 Das Tastenfeld „STYLE“ bei gedrückter Se- MFILE STYLE PATCH...
  • Seite 36 Kapitel 3.10: ABS aktivieren (Aditional Bass Sound for Style) Es ist möglich während des Style-Betriebes manuell Bass-Instrumente LIVE mitzuspie- len. Diese Funktion nennt sich ABS (Aditional Bass Sound for Style). Schritt 1: ABS aktivieren Das Tastenfeld „Patchname“ für ca. 2 - 3 Sekunden drücken. Oberkrainer 01 SAVE PA00-00...
  • Seite 37 Schritt 3: Bassinstrumente einschalten Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Durch kurzes Berühren der entsprechenden Instrumententastenfelder können die ge- RGit7 Bar17 Bar17 EffBa wünschten Patch-Instrumente eingeschaltet werden. Diese bleiben dann beim Starten des RGit10 RGit10 Geig1 Klar3 „Styles“ aktiv. RHYT1 RHYT2 Klar3 Trom2...

  • Seite 38: Kapitel 4 (Midi-File Modus)

    Standard MIDI Format „0“ oder „1“ Das LIMEX MPR4 System verwendet das Format „0“. Sollten Sie ein MIDI-File im Format 1 mit dem LIMEX MPR4 abspielen wollen, muss es vorher unbedingt mit einem entsprechenden PC Programm ins Format 0 konvertiert werden.
  • Seite 39 Schritt 2: Anschließend erscheint folgende Anzeige im Display Hintermhuehner MF00-00 Oberk Volks MF00 MF01 Hits Schla MF03 MF03 Oldie Evers MF04 MF05 Demo User MF06 MF07   PAGE Schritt 3: Direkte Nummerneingabe eines MIDI-Files Hintermhuehner Beispiel: MF00-00 MIDI-File Nummer 1 aufrufen. Oberk Volks Die Ziffer 1 kurz berühren und die Eingabe...
  • Seite 40 Schritt 4: Jetzt erscheint folgende Anzeige Anzeige für aktuell angewähltes MIDI-File MIDI-File Name: Es ist so schön..Esistsoschoen MIDI-File Nummer: MF00-01 MF00-01 Oberk Volks MF00 MF01 Erklärung für die MIDI-File Nummer: MF00 bedeutet, dass der Ordner MIDI-File 00 Hits Schla angewählt wurde.
  • Seite 41 Schritt 6: Anschließend erscheint folgende Anzeige Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Zum LIVE-Spielen ist noch immer das zuletzt eingestellte Patch aktiv. RGit7 Bar17 Bar17 EffBa Mit dem MC11 kann das MIDI-File nun gestar- RGit10 RGit10 Geig1 Klar3 tet werden.
  • Seite 42 Schritt 2: Anschließend erscheint folgende Anzeige im Display Beispiel: Hintermhuehner Wir suchen ein Midi-File im Ordner „Schla“ MF00-00 (Schlager) = MF03 (Midi-File Ordner 3). Oberk Volks MF00 MF01 Hits Schla Im Display das Tastenfeld MF03 MF03 „Schla MF03“ 2 x berühren. Oldie Evers MF04...
  • Seite 43 Schritt 4: Anschließend erscheint folgende Anzeige 00Caprifischer Jetzt bitte im Display das Tastenfeld „OK“ berühren 01Vordemstadt Erklärung: Immer wenn ein MIDI-File direkt im Ordner angewählt wird, muss es anschließend mit „OK“ bestätigt werden, damit das MIDI-File  auch geladen wird. ...
  • Seite 44 Kapitel 4.3: MIDI-File am MC11 starten/stoppen Start/Stop Bitte am MC11 kurz die Taste Oberkrainer 01 Start/Stop betätigen. SAVE PA00-00 Info: RGit1 EBas1 Alpi1 Krai1 Das MIDI-File beginnt zu spielen. RGit7 Bar17 Bar17 EffBa Durch nochmaliges drücken der Start/Stop Taste stoppt das File wieder. RGit10 RGit10 Geig1...
  • Seite 45 Schritt 2: Anschließend erscheint folgende Anzeige Oberkrainer 01 SAVE PA00-00 Info: EBas1 SteeG Floet Um einen Sound zu- oder abzuschalten kurz das entsprechende Tastenfeld berühren. Echos Clari Clavi Harps Hinweis: Celes RHYT1 Calli Stri1 Um in den LIVE-Spiel Modus zu gelangen kurz links oben das Tastenfeld Patch Namen TenHo PiStr...
  • Seite 46 STYLE PATCH formation welche mit dem LIMEX-Programm 0:23 INFO „MIDI-FILE Transposerblock“ (das Pro- gramm gibt es kostenlos bei LIMEX) eingefügt wird. Wichtige Info: Diese Funktion kann nur im „SONG“-Modus dauerhaft abgespeichert werden. Schritt 2: Anschließend erscheint folgende Anzeige (bei Steirischer) Menüerklärung:...
  • Seite 47 Kapitel 4.6: MIDI-File Tempo und Lautstärke ändern Damit das Tempo und die Lautstärke ange- zeigt werden, muss das Display so aussehen. Drehregler P1 oder P2 kurz drücken, damit Oberkrainer 01 das MIDI-File (Tempo/Lautstärke) im Ruhe- SAVE PA00-00 zustand geändert werden kann. RGit1 EBas1 Alpi1...
  • Seite 48 Kapitel 4.7: MIDI-File Start deaktivieren Schritt 1: MIDI-File Start deaktivieren Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 Vordemstadt MAKE SONG MF03-01 MFILE STYLE PATCH Für ca. 2 - 3 Sekunden das V=100 INFO Tastenfeld „MFILE“...
  • Seite 49 Kapitel 4.8: Midi-File aus Anzeige löschen Schritt 1: Aktuelles Midi-File löschen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 Hintermhuehner MAKE SONG MF01-01 MFILE STYLE PATCH Das Tastenfeld „MFILE“ bei gedrückter Select- INFO Taste für ca.
  • Seite 50 Kapitel 4.9: ABS aktivieren (Aditional Bass Sound for File) Es ist möglich während des Midi-File Betriebes manuell Bass-Instrumente LIVE mitzu- spielen. Diese Funktion nennt sich ABS (Aditional Bass Sound for File) Schritt 1: ABS aktivieren Das Tastenfeld „Patchname“ für ca. 2 - 3 Sekunden drücken. Oberkrainer 01 SAVE PA00-00...
  • Seite 51 Schritt 3: Bassinstrumente einschalten Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Durch kurzes Berühren der Tastenfelder kön- nen die Instrumente eingeschaltet werden. RGit7 Bar17 Bar17 EffBa Diese bleiben dann beim Starten des „MIDI-Files“ aktiv. RGit10 RGit10 Geig1 Klar3 Hinweis: RHYT1 RHYT2 Klar3 Trom2...

  • Seite 52: Kapitel 5 (Mp3 - Modus)

    CD-Aufnahmen in das MP3-Format konvertiert. Bitte verwenden Sie MP3´s mit geringster Kompression (320kBit) um bestmögliche Klangqualität zu erhalten. Das LIMEX-MPR4 System verfügt über einen professionellen MP3 Player. Im folgenden Kapitel wird der MP3 Player detailiert beschrieben. Kapitel 5.1: MP3 mit Nummereingabe anwählen Schritt 1: MP3 wählen...
  • Seite 53 Schritt 3: Direkte Nummereingabe von MP3-Titeln DiatPol1 Beispiel: MP3-Titel 3 vom MP00-00 „Demo“ Ordner aufrufen Demo User MP00 MP01 Der Ordner „Demo“ ist bereits ausgewählt. User User Die Ziffer 3 kurz berühren und die Eingabe MP02 MP03 mit „OK“ bestätigen. User User MP04...
  • Seite 54 Schritt 5: Hauptbildschirm anzeigen vito-polka-09 Kurz das Tastenfeld „OK“ berühren MP00-03 Demo User MP00 MP01 User User MP02 MP03 User User MP04 MP05 User User MP06 MF07   PAGE Schritt 6: Anschließend erscheint folgende Anzeige Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1...
  • Seite 55 Kapitel 5.2: MP3 direkt anwählen Schritt 1: MP3 wählen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 SONG MFILE STYLE PATCH INFO Zum MP3 File laden bitte kurz im Display das Tastenfeld „MP3“...
  • Seite 56 Schritt 3: Jetzt erscheint folgende Anzeige Jetzt im Display „02sepp-solo-mit-“ berühren 00DiatPol1 Tastenfeld „OK“ zum Bestätigen des ausgewählten MP3 01P60-live 02sepp-solo-mit- Tastenfeld „RETURN“ um in die nummerische Eingabe zurückzukehren 03vito-polka-09 Tastenfeld „Seite nach oben“, mit diesem  Feld kann nach Vor geblättert werden Tastenfeld „Seite nach unten“, mit diesem ...
  • Seite 57 Schritt 5: Anschließend erscheint folgende Anzeige Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Erklärung: Für das LIVE-Spiel steht immer noch das zu- RGit7 Bar17 Bar17 EffBa letzt aktuell eingestellte Patch zur Verfügung. Mit dem MC11 kann das MP3 nun gestartet RGit10 RGit10 Geig1...
  • Seite 58 Kapitel 5.4: MP3-File Lautstärke ändern Damit die Lautstärke angezeigt wird, muss das Display so aussehen. Drehregler P1 oder P2 kurz drücken, damit Oberkrainer 01 das MP3-File (Lautstärke) im Ruhezustand SAVE PA00-00 geändert werden kann. RGit1 EBas1 Alpi1 Krai1 Info: Auf der Stirnseite am MC11 leuchtet eine RGit7 Bar17 Bar17...
  • Seite 59 Schritt 2: Anschließend erscheint folgende Anzeige Menüerklärung: Oberkrainer 01 KEY START: SAVE PA00-00 Syncron-Start auf Basstasten aktiv/inaktiv AUTO NEXT: AUTO NEXT aktiv/inaktiv START Mit dieser Funktion wird automatisch das END- nächste MP3 im entsprechenden Ordner LESS geladen sobald das aktuelle MP3 stoppt. AUTO NEXT sepp-solo-mit-dr...

  • Seite 60: Kapitel 5.5: Mp3-File Deaktivieren

    Kapitel 5.5: MP3-File deaktivieren Schritt 1: MP3-File deaktivieren Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 sepp-solo-mit-dr MAKE SONG MP00-02 Für ca. 2 - 3 Sekunden das Tastenfeld „MP3“ MFILE STYLE PATCH...
  • Seite 61 Kapitel 5.6: MP3 aus Anzeige löschen Schritt 1: Aktuelles MP3 löschen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 Di a tP o l 1 MAKE SONG MP00-00 MFILE STYLE PATCH...
  • Seite 62 Kapitel 5.7: ABS aktivieren (Aditional Bass Sound for MP3) Es ist möglich während des MP3 Betriebes manuell Bass-Instrumente LIVE mitzuspie- len. Diese Funktion nennt sich ABS (Aditional Bass Sound for MP3) Schritt 1: ABS aktivieren Das Tastenfeld „Patchname“ für ca. 2 - 3 Sekunden berühren. Oberkrainer 01 SAVE PA00-00...
  • Seite 63 Schritt 3: Bassinstrumente einschalten Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 Durch kurzes Berühren der Tastenfelder kön- nen die Instrumente eingeschaltet werden. RGit7 Bar17 Bar17 EffBa Diese bleiben dann beim Starten des „MP3-Files“ aktiv. RGit10 RGit10 Geig1 Klar3 Hinweis: RHYT1 RHYT2 Klar3 Trom2...

  • Seite 64: Kapitel 6: Song Modus

    Kapitel 6: SONG Modus Im Song-Modus können entweder Styles, MIDI-Files oder MP3´s in Kombination mit einem Patch als Lied abgespeichert werden. Bei Anwahl eines Songs stehen automa- tisch alle dafür wichtigen Informationen wie Song-Titel, Tempo, Lautstärken, Sounds, Spurstummschaltungen, Effekteinstellungen, Transponierung usw., eben alle Infor- mationen die vorher unter diesem Titel abgespeichert wurden, zur Verfügung.
  • Seite 65 Schritt 3: Direkte Nummereingabe eines Songs HINTERMHSTALL So00-00 Beispiel: Enter Oberk Ordner Schlager anwählen So00 So01 Songnummer 4 eingeben Volks Volks Kurz das Tastenfeld „Schla So05“ berühren, So02 So03 anschließend die Ziffer 4 berühren und mit Tanzm Schla „OK“ bestätigen. So04 So05 Latin...
  • Seite 66 Kapitel 6.2: Song direkt anwählen Schritt 1: Song wählen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10 RGit10 Geig1 Klar3 RHYT1 RHYT2 Klar3 Trom2 Zum Song laden kurz im Display SONG das Tastenfeld „SONG“ berühren. MFILE STYLE PATCH...
  • Seite 67 Schritt 3: Jetzt erscheint folgende Anzeige Jetzt im Display „04Ein Stern“ berühren 00Marmorstein Tastenfeld „OK“ zum Bestätigen des angewählten Song 01Anita 02Einbis spassmu Tastenfeld „RETURN“ um in die nummerische Eingabe zurück zukehren 03Mendocino 04Ein Stern Tastenfeld „Seite nach oben“, mit diesem ...
  • Seite 68 Dance 1 SONG MainB T=129 MFILE STYLE PATCH INFO Kapitel 6.3: Song erstellen Bevor Sie einen Song im LIMEX MPR4-System erstellen, müssen alle dazu nötigen Einstellungen im Vorfeld festgelegt werden: Song-Name Patch-Sound Style-Name MIDI-File MP3-File Song-Ordner Szene S1 - S4...
  • Seite 69 Schritt 4: Style anpassen Style an Liederfordernisse anpassen: Geschwindigkeit: 129 Variation: Main B Variation LINK: aktiv Intro: Auto Fill in: aktiv Syncro-Start: aktiv Ending: END B Bei Bedarf können auch gewünschte Style-Spuren stumm geschaltet werden. Schritt 5: Song abspeichern Schlagersound SAVE PA00-43 RGit8...
  • Seite 70 Schritt 7: Songname am Display eingeben Ein Stern der Songname über Buchstaben- und Zahlenfeld am Touch-Display eingeben (max. 16 Zeichen). Bitte nicht als erstes eine Zahl eingeben, da das System automatisch eine Nummerierung erstellt. Hinweis: Besteht der Song aus einer Kombination Patch mit Midi-File oder MP3 so wird automatisch der Midi-File oder MP3 Titel als Songname verwen- det.
  • Seite 71 Schritt 9: Anschließend erscheint folgende Anzeige Im Display erscheint die Anzeige „Ordner Ein Stern der Save wählen“ Enter Oberk Beispiel: So00 So01 Wir wollen das Lied in den Ordner „User So13“ Ordner speichern. Volks Volks waehlen Letztendlich können Sie das Lied in jeden der So02 So03 zur Verfügung stehenden 24 Ordner entspre-...
  • Seite 72 Schritt 11: Song abspeichern Ein Stern der Kurz das Tastenfeld „SAVE“ berühren und der Save Song wird nun auf die nächste freie Speicher- position im entsprechenden Ordner gespei- Hits Jazz chert. So08 So09 Ordner Oldie Chris Hinweis: waehlen Ist ein Ordner bereits zu 100% belegt, so So10 So11 erhalten Sie beim Speicherversuch eine ent-...
  • Seite 73 Kapitel 6.4: Song abändern und Änderung abspeichern Schritt 1: Änderungen vornehmen Ein Stern der Der abgespeicherte Song kann jederzeit ent- sprechend Ihren Wünschen geändert werden. SAVE So13-00 RGit8 EBas4 Bright Stei3 z.B.: - Soundkanäle stummschalten (Kapitel 3.5) RGit7 Bar20 Space EffBa - Style-Funktionen aktivieren/deaktivieren z.

  • Seite 74: Kapitel 7: Info Funktionen

    Balgdynamik Ein / Aus Diskant- bzw. Basstasten LOAD HELLIGKEIT CHECK Soundliste laden Lautstärkeinformationen siehe Seite 76 DISK BA/CH MGATE Helligkeit Display Diskant Ein / Aus LIMEX Fernbedienung für LIMEX Lautsprecherbox Rhythmus Ein/Aus Bass / Akkord Ein / Aus Mikrofon Gate...
  • Seite 75 - dann sollten Sie sich im Tastenabgleich- modus befinden. Als Orientierungshilfe hören Sie nun aus dem Lautsprecher einen leisen Orgelton. Wichtig: GM Soundmodul und Lautsprecher müssen eingeschaltet sein! Der Orgelton ertönt nicht bei einem T200 Soundmodul von LIMEX, da hier keine GM Soundbank vorhanden ist!
  • Seite 76 Schritt 2: Tastenabgleich (ohne Touch Display) Drücken Sie jetzt der Reihe nach alle abzugleichenden Tasten langsam und präzise durch. Schritt 3: Tastenabgleich (ohne Touch Display) Dann die Selekt Taste kurz drücken um aus dem Tastenabgleich- modus auszusteigen. Der Orgelton verstummt. Wichtiger Hinweis: Während der Beendigung mit der Selekt Taste darf KEINE Instru- mententaste gedrückt sein!!!
  • Seite 77 Balgdynamikabgleich (Nullpunktabgleich) Was bewirkt die Balgdynamik? Ihr LIMEX MIDI-System MPR4 verfügt über einen Drucksensor. Die Messwerte des Sensors werden kontinuierlich von der eingebauten Elektronik abgefragt und in ein MIDI-Lautstärkesteuersignal umgesetzt. Um bei aktivierter Balgdynamik auf Zug und Druck gleichmäßige Lautstärkeverhältnis- se zu erzielen, muss der Drucksensor auf eine Nullstellung abgeglichen werden.
  • Seite 78 Tastenfeld „DYN OFF“ kurz drü- cken, das Tastenfeld wird wieder grau und in der Anzeige erscheint „DYN ON“ LIMEX Die Balgdynamik ist aktiviert. Spielertyp LOW / MED / HIGH Mit der Funktion „Spielertyp“ können Sie das Regeln der Balgdynamik optimal an Ihre Spielweise anpassen.
  • Seite 79 „LOAD SL OK“ und die Taste wird Grau. LIMEX Hinweis: Die Soundliste kann nur dann geladen werden, wenn sie als Datei auf der SD-Karte vorhanden ist.!! Für das LIMEX Soundmodul ist bei Auslieferung die entsprechende Soundliste bereits auf der SD-Karte vorinstalliert. Displayhelligkeit ändern Wichtiger Hinweis: SOFTWAREVERSION Bei hoher Helligkeit ist der Stromverbrauch 1 .
  • Seite 80 Instrumentes vorhanden sein soll. Tastenfeld „DISK ON“ kurz drücken, das DISK BA/CH MGATE Tastenfeld färbt sich grau - MIDI im Diskant ist „AUS“ (OFF). LIMEX SOFTWAREVERSION 1 . 1 6 1 . 0 6 ZERO ADJUST ADJUST D-SEN KS BA...
  • Seite 81 Um die Velocity zu aktivieren drücken Sie kurz DISK BA/CH MGATE Tastenfeld „KS BA OFF“, die Taste wird grau. LIMEX SOFTWAREVERSION Velocity AUS für Diskant 1 . 1 7 1 . 0 6 ZERO ADJUST Tastenfeld „KS DI xxx“ kurz drücken, das...
  • Seite 82 Zur Auswahl stehen LOW / MED / HIGH. HIGH = höchste Empfindlichkeitsstufe DISK BA/CH MGATE Anschließend wird die Anzeige wieder grau und LIMEX die entsprechend gewählte Einstellung gespei- chert. Tastenanschlagempfindlichkeit (Keyvelocity) für Diskant ändern SOFTWAREVERSION Vorgangsweise: LOW / MED / HIGH 1 .
  • Seite 83 BA/CH MGATE LIMEX Anschließend erscheint folgende Anzeige: CHECK VOLUMES Tastenfeld „OK“ = zurück zur Info-Übersicht Lautstärke Soundboard LIMEX SOUNDBOARD Lautstärke Patch Gesamt PATCH MASTER VOL Lautstärke Patch Bass & Akkord PATCH BA/CH VOL PATCHDISKANT VOL Lautstärke Patch Diskant PLAYBACK STY VOL Lautstärke Style...
  • Seite 84 GATE für Mikrofone Diskant & Bass Für Ihr MPR4 System gibt es optional das LIMEX MIKRO Professional 4, welches speziell für die vollflächige Abnahme von chromatischen und diatonischen Harmonikas entwickelt wurde. Das MIKRO Professional 4 ist mit einem „Gate“ ausgestattet, welches über MIDI angesteuert wird = MIDI - gesteuertes Gate.

  • Seite 85: Kapitel 8: Fernsteuerung Der Limex-Box Lx-8A

    Kapitel 8: Fernsteuerung der LIMEX-BOX LX-8A Mit dieser Funktion haben Sie die Möglichkeit, die Limex Lautsprecher-Box LX-8A bequem über das Touch-Display zu steuern. Schritt 1: Fernsteuerung aufrufen Oberkrainer 01 SAVE PA00-00 RGit1 EBas1 Alpi1 Krai1 RGit7 Bar17 Bar17 EffBa RGit10...
  • Seite 86 Schritt 3: Anschließend erscheint folgende Anzeige LIMEX BOX - 8A Auswahl OK = Retourtaste ECHO / REVERB ECHO STEREO Auswahl Mono / Stereo Klangvoreinstellungen FLAT FLAT BOOST Für perfekten Klang für externes Mikrofon stehen Ihnen sechs verschiedene Klang- VOCAL FOLKS...
  • Seite 87 Schritt 5: Klangpresets für externes Mikrofon und Gesamtsignal Klangpresets sind von LIMEX vordefinierte Equa- LIMEX BOX - 8A lizereinstellungen um auf Tastendruck ein für den ECHO STEREO persönlichen Geschmack optimales Klangerlebnis zu bekommen, ohne sich mit technischen Details eines FLAT...
  • Seite 88 Kapitel 9:...
