M-LOCKS CS1789 Technisches Handbuch

Technisches Handbuch
Montageanleitung
CS1789, CS1780, CS1789B & CS1780B
MERKMALE
Diese mechanischen Zahlenknöpfe werden mit einer 6mm Vierkantspindel geliefert und
können nur mit dem ML6740 verwendet werden. Die Knöpfe sind aus Metall, in
schwarz (CS1780B) und matt verchromt (CS1780) lieferbar. Den Knopf gibt es auch mit
Schlüssel (CS1789B + CS1789). Die mitgelieferte Spindel ist vorgesehen für Türen bis zu
125mm (5") massive Türstärke.
MASSE / MONTAGE

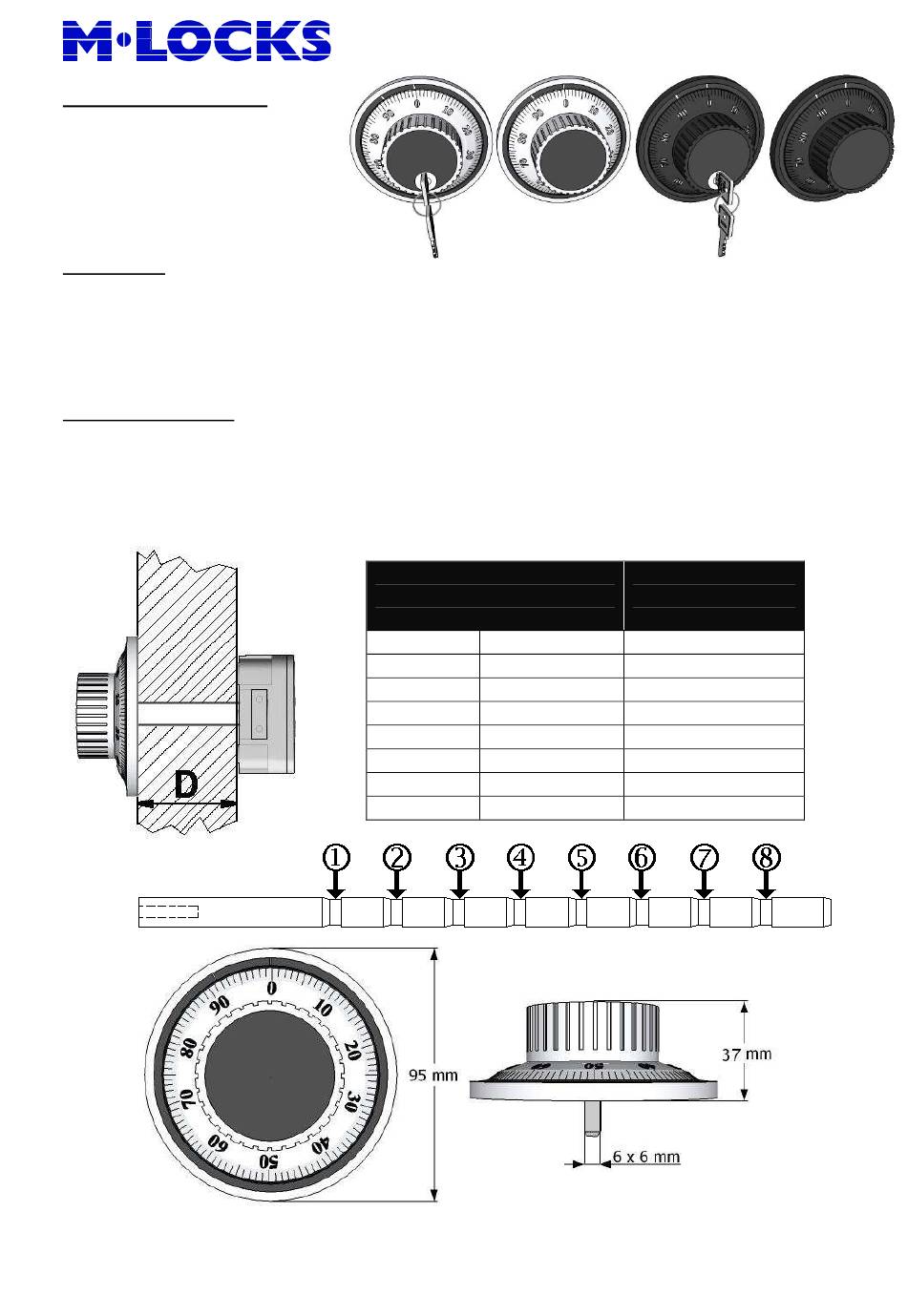

Messen Sie den Abstand (D) zwischen der Montageoberfläche des Knopfes und des
Schlosses (siehe Abb. unten). Längen Sie die Spindel ab an eine der acht vorgesehenen
Einkerbungen. Verwenden Sie die nachstehende Tabelle um zu bestimmen, an welcher Kerbe
Sie kürzen müssen. Lassen Sie nicht mehr Abschnitte übrig als nötig. Normalerweise ist ein
Entgraten nicht erforderlich.
M-LOCKS BV
Vlijtstraat 40
NL-7005 BN Doetinchem
Abstand (D) weniger als
23 mm 0.9 inch
36 mm 1.4 inch
48 mm 1.9 inch
61 mm 2.4 inch
74 mm 2.9 inch
87 mm 3.4 inch
100 mm 3.9 inch
112 mm 4.4 inch
ver. 1.1 2011 03 09
1
Open-index
Kerbeneinschnitt
#
1
2
3
4
5
6
7
8
