MiBoxer SR2 Kurzanleitung Seite 2

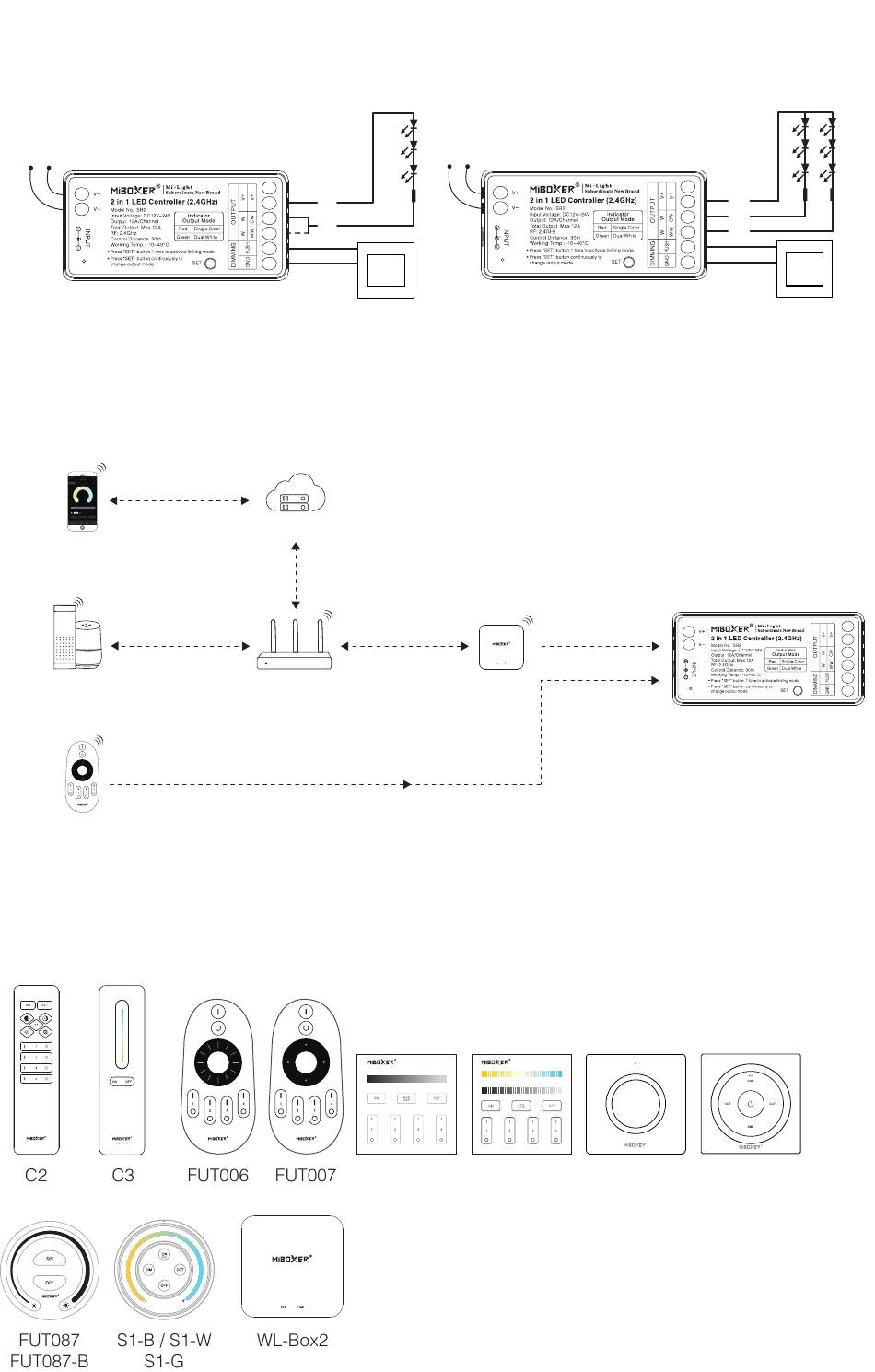

Anschlussdiagramm
Eingang: DC12V~24V
V- V+
Einzelfarbmodus
Anwendungsdiagramm
4G/ 5G/ WiFi
APP
Alexa / Google
Fernbedienung
Model No.: FUT006
Kompatibel mit diesen 2,4G-RF-Fernbedienungen
(separat erhältlich)
Model No.: C1
V+
W
PUSH-Schalter
Tuya Cloud
Router
B1 / B1-B / T1
Eingang: DC12V~24V
V- V+
Dual-Weiß-Modus
Gateway
B2 / T2 K1 / K1-B
V+
CW
WW
PUSH-Schalter
Eingang:DC12V~24V
K2 / K2-B
