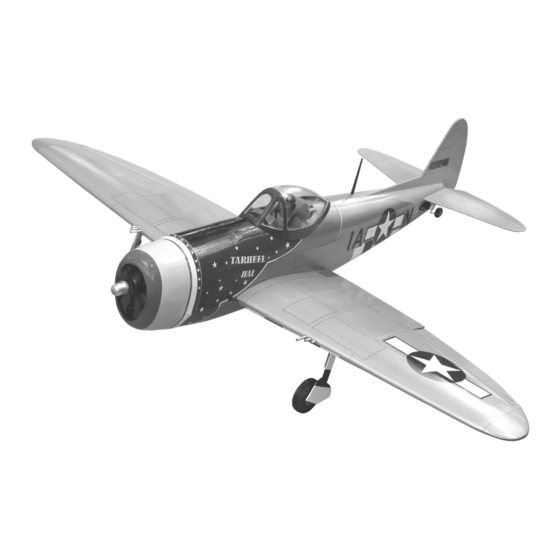

Thunderbolt P-47 Montageanleitung
R/c flugmodell
Quicklinks
Radio control model
R/C Flugmodell
INSTRUCTION MANUAL
MONTAGEANLEITUNG
Designed for brushless electric motors
Entwickelt für Brushless Elektro Motoren
TECHNISCHE DATEN
Spannweite
Lange
Elektroantrieb
(siehe nächste Seite)
Fernsteuerung
WARNING! This radio controlled model is NOT a toy. If modified or flown carelessly it could go out of controll and
cause serious human injury or property damage. Before flying your airplane, ensure the air field is spacious enough.
Always fly it outdoors in safe areas and seek professional advice if you are unexperienced.
ACHTUNG! Dieses ferngesteuerte Modell ist KEIN Spielzeug! Es ist für fortgeschrittene Modellflugpiloten bestimmt,
die ausreichende Erfahrung im Umgang mit derartigen Modellen besitzen Bei unsachgemäßer Verwendung kann
hoher Personen- und/oder Sachschaden entstehen. Fragen Sie in einem Modellbauverein in Ihrer Nähe um
professionelle Unterstützung, wenn Sie Hilfe im Bau und Betrieb benötigen. Der Zusammenbau dieses Modells ist
durch die vielen Abbildungen selbsterklärend und ist für fortgeschrittene, erfahrene Modellbauer bestimmt.
SPECIFICATIONS
Wingspan
1220mm
Length
1000mm
Electric Motor
Radio
4 Kanal / 4 Servos
THUNDERBOLT
VQ No: VQA0100
1220mm.
1000mm.
(See next page)
4 Channel / 4 Servos
Inhaltszusammenfassung für Thunderbolt P-47
- Seite 1 Radio control model R/C Flugmodell INSTRUCTION MANUAL THUNDERBOLT MONTAGEANLEITUNG Designed for brushless electric motors Entwickelt für Brushless Elektro Motoren VQ No: VQA0100 SPECIFICATIONS TECHNISCHE DATEN Wingspan 1220mm. Spannweite 1220mm Length 1000mm. Lange 1000mm Electric Motor (See next page) Elektroantrieb (siehe nächste Seite)
-
Seite 2: Recommended Accessories
RECOMMENDED ACCESSORIES Empfohlenes Zubehör 4 x Servo S2112 Antrieb Tuning (Kraftvoller Kunstflug): mit 500mm Servokabel BOOST 25 Brushless Combo Set, No. C2981 LiPo Akku RED POWER 2200-3S, No. C2158 Propeller 10*5, No. C5749 4 - channel radio 4 - Kanal Fernsteuerung MASTER, No. - Seite 3 1-Slide the vertical and horizontal stabilizer on the fuselage, use a pencil to trace around the bottom and the top (horizontal stabilizer) and the right and the left (vertical stabilizer). 2-Remove the vertical and horizontal stabilizer from the fuselage. Careful cut away the covering inside the lines which were marked in steep 1.
- Seite 4 WARNING! Securely glue together. If coming off during flights, you lose control of your airplane which leads to accidents ! Thin CA Note: The slots for the control horn installation are pre- cut at factory. Control horn Vergewissern Sie sich, sauber geklebt zu haben....1 Andernfalls konnen Probleme mit der Flugeigenschaft auftreten!
- Seite 5 Rudder linkage The holes for the rudder servo FUSELAGE - BOTTOM VIEW are Pre-cut at factory.. Cut away only the covering FUSELAGE - BOTTOM VIEW Elevator linkage FUSELAGE - BOTTOM VIEW Using a ply gear mount plate as a template, mark the square plastic where the holes are to be drilled (7A).
- Seite 6 EXTENDED POSITION GEAR RETRACTED POSITION ELECTRIC RETRACT LANDING GEAR Retract landing gear not included. WING - BOTTOM VIEW Ply gear mount 1-Using the ply gear mount as a template, trace around the outside edge of the ply gear mount, and then remove it. 2-Using a sharp hobby knife, cut away the covering and balsa along the lines.
- Seite 7 WING - BOTTOM VIEW NOTE: Do not glue the bottom hatch onto the wing at this time.
- Seite 8 49mm Note: Position the motor on to the fire-wall so the distance from the prop hub to the fire wall is 49mm. 2x10mm screw Uberprufen Sie vor dem Flug den Schwerpunkt. Do not try to fly an out-of balance model! Querruderausschlag Aileron / 15mm...
