4. Montageanleitung
2. Einbau des Zugbolzen TGZ
•
Zugstange in Lösestellung fahren.
•
Zugbolzen TGZ mit der Zugstange verschrauben.
•
Zugbolzen auf das in der Zeichnung angegebene Einstellmaß (EM) einstellen, je nach
Ausführung gegen Planfläche am Ende des Zugbolzens drehen bzw. Gewindestift mit
Inbusschlüssel gegen die Zugstange kontern.
•
Steckschlüssel TGS auf den Drehmomentschlüssel aufstecken, das erforderliche
Drehmoment einstellen.
•

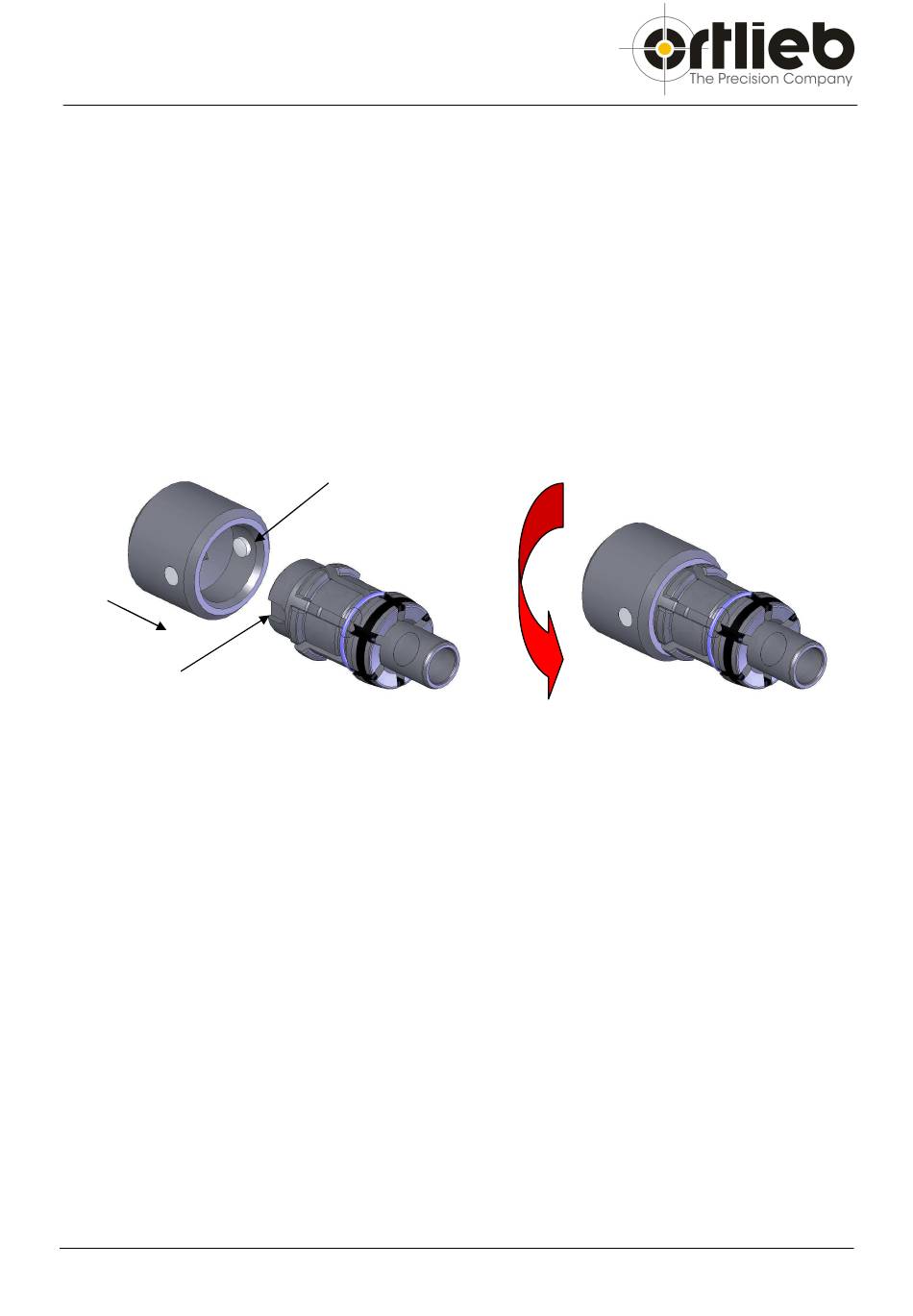

Zylinderstifte des Steckschlüssel TGS in die Nuten des Zugbolzens TGZ einführen.
•
Kontern unter Beachtung des in der Zeichnung angegebenen maximalen Drehmoments!
Nut
•
Einstellmaß prüfen!
•
Spannkraft prüfen
Demontage:
•
Konterung des Zugbolzens lösen. Zugbolzen TGZ aus TGR entfernen.
•
TGM bis Anschlag in die HSK-Spindel einführen.
•
Durch Anziehen der Spannschraube TGR zusammendrücken. Dabei kann die Zugstange in
der Spindel bleiben. TGR und TGM zusammen aus der HSK-Spindel nehmen.
•
Gewalteinwirkung auf das Spannsegment beim Zusammenspannen vermeiden, damit die
Rubber-Spannsegmente nicht beschädigt werden.
Ortlieb Präzisionssysteme GmbH & Co. KG • Dettinger Str. 129 • 73230 Kirchheim / Teck • Germany
Tel.: +49 (0) 7021 94 69-0 • Fax.: +49 (0) 7021 94 69-51 • e-mail: info@ortlieb.net • www.ortlieb.net
Zylinderstifte
13
