30 de | Einrichtung des Geräts

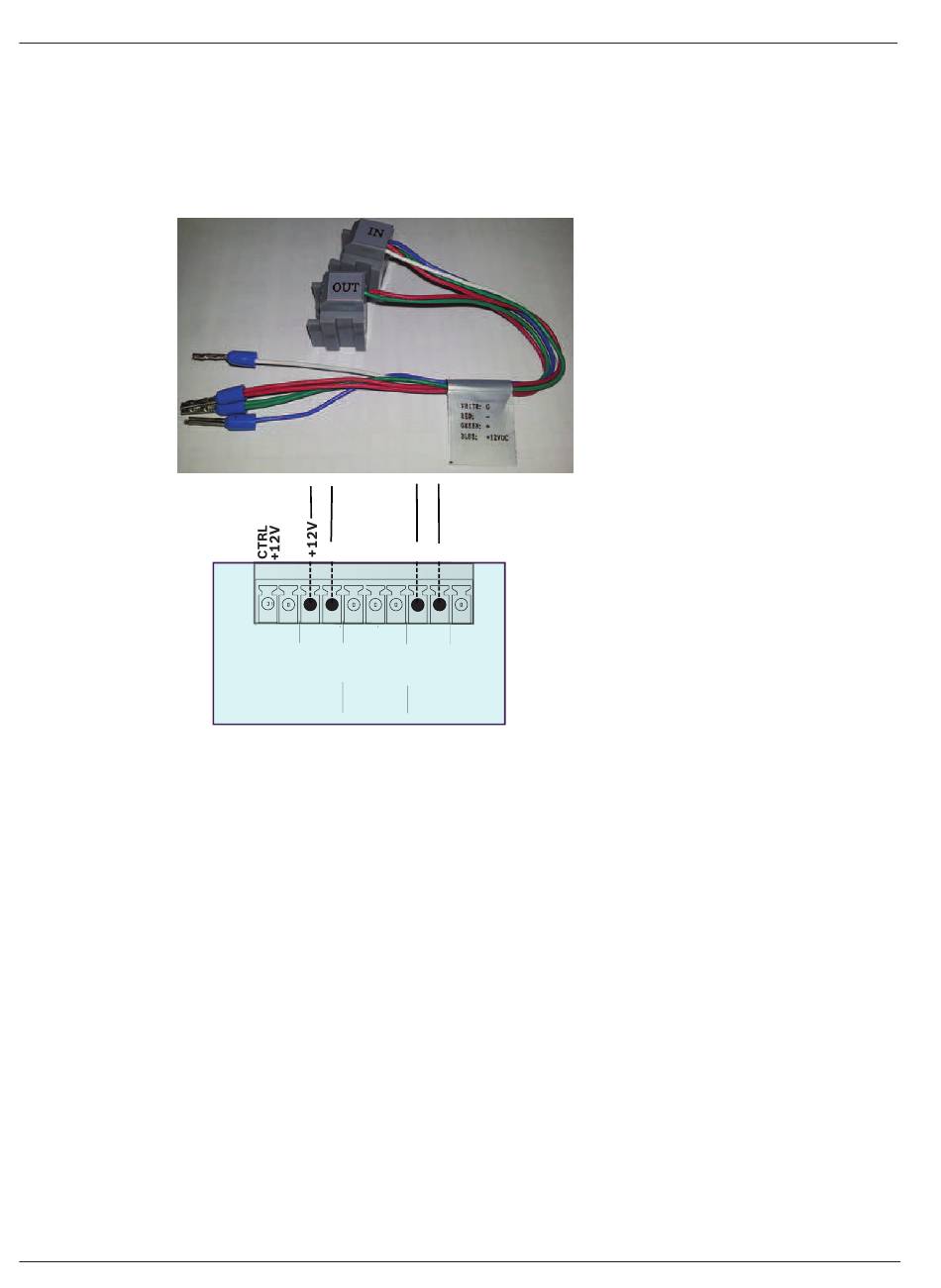

6.1.1 Anschluss über RJ11-Adapter
Verbinden Sie den Adapter wie folgt:
–
–
–
–
RS-485 nur bei Hybridmodellen.
2021.07 | V07 | AM18-Q0717
rotes Kabel an das (-) des Keyboard-Steueranschlusses
grünes Kabel lässt sich an das (+) des Keyboard-Steueranschlusses anschließen
weißes Kabel zur Erde
blaues Kabel zu +12 V
+ _
G
G G
power to
keyboard
DVR
RS-485 KEYBOARD
+ _
G
keyboard
control
