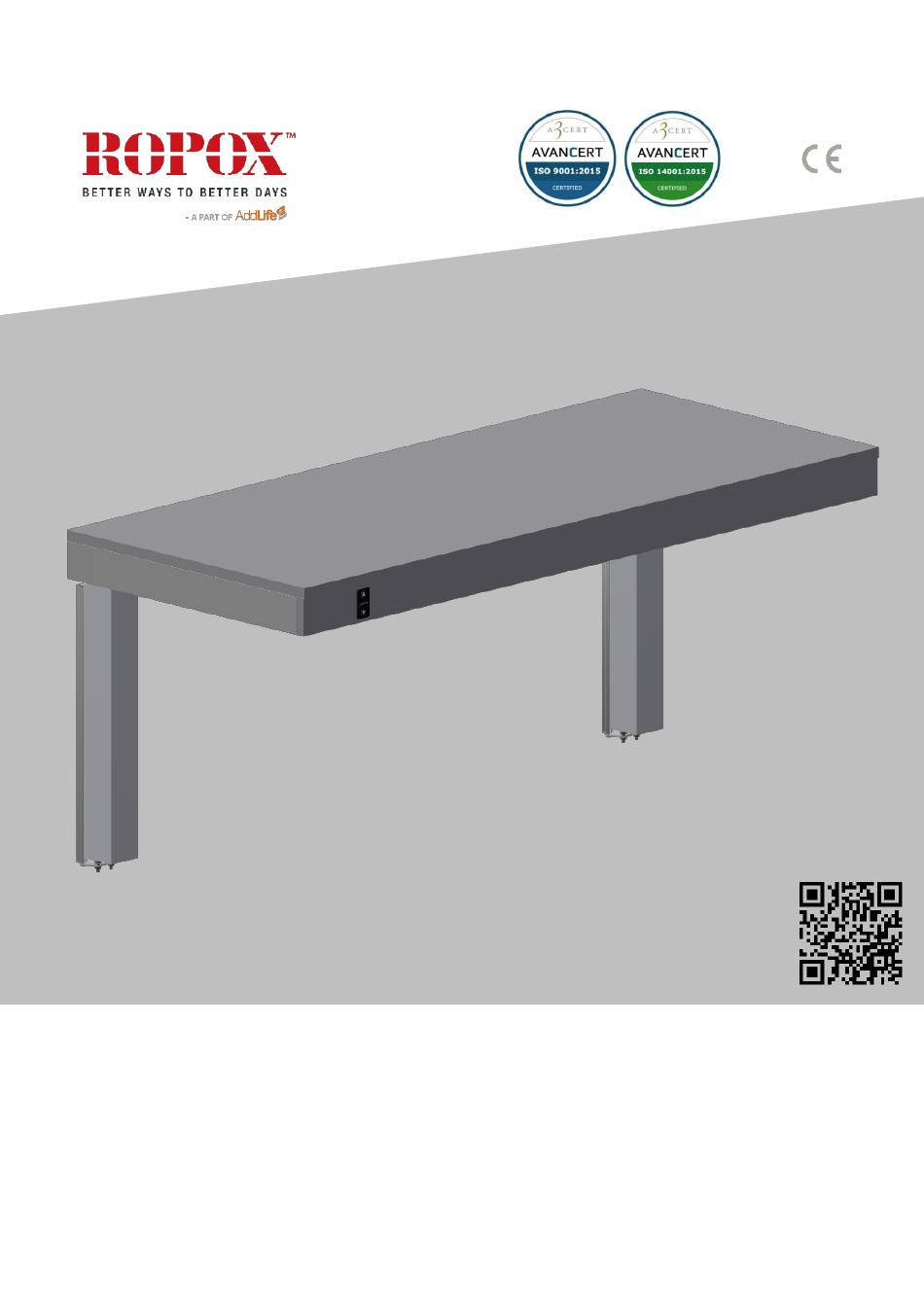

- Seite 1 Ropox FlexiPlus Bedienungsanleitung Diese Anleitung sollte immer in unmittelbarer Nähe des Produkts aufbewahrt werden. TF 200.0020 / Rev 08 / Datum 28-11-2023 Seite | 1...
-
Seite 2: Inhaltsverzeichnis
Installation des Produkts ......................9 Installation der Arbeitsplatte ....................16 Installation des Bluetooth-Adapters ..................18 Schaltplan für elektrische Bauteile ..................19 Ropox Connect App ......................19 Bedienung des Produkts ....................... 19 Zubehör ..............................20 Installation von Zubehör ......................20 Fehlerbehebung ............................26 Reinigen .............................. -
Seite 3: In Dieser Anleitung Verwendete Symbole
In dieser Anleitung verwendete Symbole Warnsymbol Hinweis auf eine potenziell gefährliche Situation. Wenn sie nicht vermieden wird, kann sie zu schweren Verletzungen oder zum Tod führen. Vorsichtssymbol Hinweis auf eine potenziell gefährliche Situation, die zu leichten oder mittelschweren Verletzungen führen kann. Sie kann auch dazu dienen, vor unsicheren Praktiken zu warnen. - Seite 4 Die Informationen in dieser Anleitung beruhen auf einer korrekten Installation gemäß den Installationsanweisungen für dieses Produkt. Ropox kann nicht haftbar gemacht werden, wenn das Produkt in einer Weise verwendet wird, die von den Angaben in dieser Anleitung und/oder der Installationsanleitung abweicht.
-
Seite 5: Etikett Der Produkteinheit
Etikett der Produkteinheit Dieses Produkt trägt die CE-Kennzeichnung gemäß: Richtlinie 2006/42/EG des Rates über Maschinen Richtlinie 2011/65/EU des Rates, RoHS Name und Anschrift des Herstellers Datum der Herstellung Lagernummer Seriennummer Vor dem Gebrauch die Anleitung konsultieren Betriebsintervall von elektrisch betriebenen Geräten. Die Benutzung von elektrisch höhenverstellbaren Geräten darf maximal 1 Minute dauern, gefolgt von einer 9-minütigen Pause. -
Seite 6: Allgemeine Anforderungen
-10 °C bis +50 °C Transport und Lagerung +10 °C bis +40 °C Betrieb Produktbeschreibung Ropox FlexiPlus ist ein höhenverstellbares System für Tischplatten oder Arbeitsplätze. Das Produkt kann elektrisch in der Höhe verstellt werden. Verwendungszweck Das Produkt ist für die Höhenverstellung einer Tischplatte oder eines Arbeitsplatzes bestimmt, um die Benutzung durch Personen mit unterschiedlicher Körpergröße und Statur zu erleichtern und bequemer zu machen. -
Seite 7: Abmessungen Des Produkts
Abmessungen des Produkts Das Aluminiumprofil ist immer 50 mm (2 in) kürzer als die Tischplatte. Es wird empfohlen, unter der Wandhalterung einen Abstand von 50 mm einzuhalten. 60–240 cm Seitenan sicht 245–300cm Seite | 7 TF 200.0020 / Rev 008... -
Seite 8: Installationsschnittstellen
Installationsschnittstellen Mindestfläche für die Verstärkung der Wand. Die Wand muss für eine Schraubmontage geeignet sein. Bereich für Elektro- und Sanitärinstallationen. 60–240 cm 245–300 cm 3.10 Beschwerden und unerwünschte Ereignisse Jeder schwerwiegende Zwischenfall, der sich im Zusammenhang mit der Verwendung des Produkts ereignet hat, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Benutzer ansässig ist, gemeldet werden. -
Seite 9: Gebrauchsanweisung
Gebrauchsanweisung Installation des Produkts Seite | 9 TF 200.0020 / Rev 008... - Seite 10 4.1.1 Markieren Sie diese beiden Punkte für die Montage der Beine Halten Sie einen Mindestabstand von 80 mm (3 in) zu festen Gegenständen neben der Tischplatte ein. Achten Sie auf den Überstand der Arbeitsplatte. 4.1.2 Befestigen Sie die Wandhalterungen an den markierten Stellen Falls erforderlich, verwenden Sie Dübel.
- Seite 11 4.1.3 Die Wandhalterungen ausloten und die oberen Schrauben anbringen 4.1.4 Schieben Sie die Motorsäulen in die Wandhalterungen Seite | 11 TF 200.0020_de / rev 008...
- Seite 12 4.1.5 Montieren Sie die Tragarme am Profil An jeder Motorsäule sollte ein Tragarm auf der Einstellschraube angebracht werden. Bitte beachten Sie, dass die inneren Tragarme nicht mehr als 60 cm, voneinander entfernt sein dürfen. Beachten Sie auch, dass die äußersten Tragarme mit ihrer äußeren Halterung nach innen zeigen müssen. Dazu muss die Halterung abgeschraubt werden.
- Seite 13 4.1.7 Montieren Sie das Profil und die Einstellschraube am Bein Montieren Sie zuerst die Einstellschraube. Befestigungsplatte und zwei Schrauben M6x12 verwenden. Die Einstellschraube wird in einer Linie mit der Position des Tragarms montiert. 4.1.8 Richten Sie das System aus, indem Sie die Mutter an der Unterseite jeder Motorsäule einstellen Seite | 13 TF 200.0020_de / rev 008...
- Seite 14 4.1.9 Sichern Sie das System, indem Sie die Haltemutter unten an jeder Motorsäule befestigen 4.1.10 Befestigen Sie das Steuergerät am Profil Seite | 14 TF 200.0020_de / rev 008...
- Seite 15 4.1.11 Schließen Sie die Kabel an das Steuergerät an und führen Sie einen Testlauf durch. Setzen Sie das System auf Null, indem Sie die Abwärts-Taste gedrückt halten, bis die Säulen einen Reset ausgelöst haben. 4.1.12 Montieren Sie die Kabelaufhänger am Profil und ordnen Sie die Kabel.
-
Seite 16: Installation Der Arbeitsplatte
Installation der Arbeitsplatte 4.2.1 Arbeitsplatte auflegen und an den Tragarmen befestigen Halten Sie einen Sicherheitsabstand von 5 mm zur Wand ein. 4.2.2 Sicherheitsabstände zwischen beweglichen Teilen Wenn der Abstand von 5 mm nicht eingehalten werden kann, sollte stattdessen die folgende Abbildung beachtet werden, um Quetschgefahren zu vermeiden. - Seite 17 4.2.3 Anbringen der Frontblende und der Seitenblende, falls erforderlich Montieren Sie vor der Montage der Seitenblende die Winkelbeschläge an der Blende. Es wird empfohlen, Seitenleisten so anzubringen, dass sie bündig mit der Tischplatte abschließen, um Quetschgefahren zu vermeiden. 4.2.4 Nivellieren Sie das System, indem Sie die Einstellschraube und die Stellschraube an jedem Bein mit einem Sechskantschlüssel einstellen.
-
Seite 18: Installation Des Bluetooth-Adapters
Bleibt das Kabelband am Kleber hängen, kann das Presspolster zerstört werden. Installation des Bluetooth-Adapters Beim Kauf von Ropox FlexiPlus ist standardmäßig ein Bluetooth-Adapter im Lieferumfang des Produkts enthalten. Mit diesem Bluetooth-Adapter kann der Benutzer über unsere App Ropox Connect oder über die als Zubehör erhältliche Funksteuerung eine Fernverbindung zu FlexiPlus herstellen. -
Seite 19: Schaltplan Für Elektrische Bauteile
Bluetooth-Adapter Ropox Connect App Als Option für die Bedienung von Ropox FlexiPlus ist es möglich, die kostenlose Ropox Connect App herunterzuladen, die es ermöglicht, das Produkt drahtlos zu bedienen. Die Ropox Connect App ermöglicht es, das Produkt aufwärts oder abwärts zu bewegen und bietet die Möglichkeit, die Höheneinstellungen zu speichern, so dass der Benutzer leicht von einer Stehhöhe zu einer Sitzhöhe wechseln kann. -
Seite 20: Zubehör
70 mm Abstandshalter 30-93050 – 30-93660 Höhenverstellbare Programmierung, 50–660 mm Installation von Zubehör 5.1.1 Installation der Sicherheitsleiste • Zur Montage der Sicherheitsleiste, siehe Sicherheitsleiste für FlexiPlus, TF 200.0043. Eckhalterung Sicherheitsleiste SLS-Kabel Minijack-Kabel Endwiderstand Seite | 20 TF 200.0020_de / rev 008... -
Seite 21: Installation Der Steuerung Mit Sperrfunktion
5.1.2 Installation der Steuerung mit Sperrfunktion • Um die Installation zu erleichtern, sollten Sie vor der Montage einer Frontblende zwei Löcher für die Steuerung in die Tischplatte vorbohren. • Montieren Sie die Steuerung mit Sperrfunktion an der Unterseite des Tisches mit zwei Senkschrauben Ø... -
Seite 22: Verwendung Der Steuerung Mit Sperrfunktion
5.1.3 Verwendung der Steuerung mit Sperrfunktion • ENTSPERREN DER STEUERUNG MIT SPERRFUNKTION Wenn nicht anders angegeben, kann die Steuerung die Motorsäulen nicht aktivieren, ohne die ® �� Bluetooth ⭐ Steuerung zu entsperren. Dies geschieht durch Drücken von , dann innerhalb einer Sekunde. Die Steuerung wird nach 10 Sekunden wieder gesperrt, wenn die Steuerung nicht aktiviert wird. -
Seite 23: Installation Der Funksteuerung
Installation von Zubehör „erhöhte Last“ 5.1.5 Für FlexiPlus-Rahmen von 60 bis 240 cm kann die Tragfähigkeit durch die Wahl dieses Zubehörs um 50 kg erhöht werden. Je nachdem, ob das Zubehör bei der Bestellung zusammen mit dem Rahmen oder nachträglich ausgewählt wird, müssen zwei verschiedene Artikelnummern verwendet werden. -
Seite 24: Installation Der Abdeckung Für Sanitärinstallation
Höheneinstellung. Wenn die gewählte Höheneinstellung größer als die Standardhöhe (300 mm) ist, kann dieses Zubehör nicht verwendet werden. • Um Abdeckplatten mit den Halterungen zu montieren, folgen Sie der Anleitung „Abdeckplatten für Ropox Flexi“, PDF 6163 Seite | 24 TF 200.0020_de / rev 008... -
Seite 25: Montage Des Stützfußes
5.1.8 Montage des Stützfußes • HINWEIS – Der Stützfuß kann nur verwendet werden, wenn die Wandhalterung zwischen 44–58 mm über dem Boden montiert ist. • BEVOR SIE DIE MOTORSÄULEN AN DEN WANDHALTERUNGEN BEFESTIGEN, stellen Sie den Fuß auf die Unterseite der Motorsäulen. •... -
Seite 26: Fehlerbehebung
Fehlerbehebung Überprüfen Sie alle Kabel und Stecker auf lose Verbindungen Wenn eine Sicherheitsleiste angebracht wurde: Der Rahmen kann nicht in der Höhe verstellt werden Prüfen Sie, ob die Sicherheitsleiste nicht aktiviert wurde. Anschluss der Kabel für die Sicherheitsleiste an das Steuergerät und die Sicherheitsleiste prüfen Zurücksetzen des Rahmens: Drücken Sie die ABWÄRTS-Taste und stellen Sie den... -
Seite 27: Bauteilliste
Bauteilliste Achtung! Für außergewöhnliche Wartungs- und Reparaturarbeiten, die über die in dieser Anleitung beschriebenen hinausgehen, stellt Ropox Teilelisten zur Verfügung. Reparaturen, die über die in dieser Anleitung beschriebenen hinausgehen, dürfen nur von Ropox-Kundendienstpersonal durchgeführt werden. Enthaltene Teile 2-3x Motorsäule inkl. Befestigungswinkel 30-67610-1 Enthält... - Seite 28 1x Steuergerät 2 Kanäle inkl. Montagehalterung - Für 2x Motorsäulen 30*67608-220 Inklusive Presspolster, Kabel und Adapter 97000244 97000256 97001778 1x Steuergerät 3 Kanäle inkl. Montagehalterung - Für 3x Motorsäulen 30*67608-221 Inklusive Presspolster, Kabel und Adapter 97000244 97000256 97001778 4x Winkelbeschlag 97002730 1–2x Motorkabel 100 cm 93000068...
-
Seite 29: Ersatzteilliste
Ersatzteilliste Seite | 29 TF 200.0020_de / rev 008... -
Seite 30: Umweltschutz
Umweltschutz Das Produkt ist nicht für die Entsorgung als Siedlungsabfall bestimmt. Die ordnungsgemäße Demontage, Sortierung und Entsorgung von Bauteilen muss von Fachleuten für Abfallentsorgung vorgenommen werden. Teil Empfehlung für die Entsorgung Aluminium-Profil Aluminium Motorsäule Elektronik Tragarme Stahlabfälle Steuergerät Elektronik Elektromagnetische Verträglichkeit 12.1 Geeignete Umgebungen Das Gerät eignet sich für den Einsatz zu Hause, in Kindertagesstätten, in Tagesstätten für Menschen mit... -
Seite 31: Einhaltung Der Emissions- Und Störfestigkeitsbestimmungen
12.5 Einhaltung der Emissions- und Störfestigkeitsbestimmungen Das Produkt besteht aus elektrischen Bauteilen, die geprüft und für konform befunden wurden gemäß EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – 1: Allgemeine Anforderungen. Das Steuergerät wurde ebenfalls geprüft und entspricht der Norm EN 13849-1 Sicherheit von Maschinen – Sicherheitsbezogene Teile von Steuerungen –...
