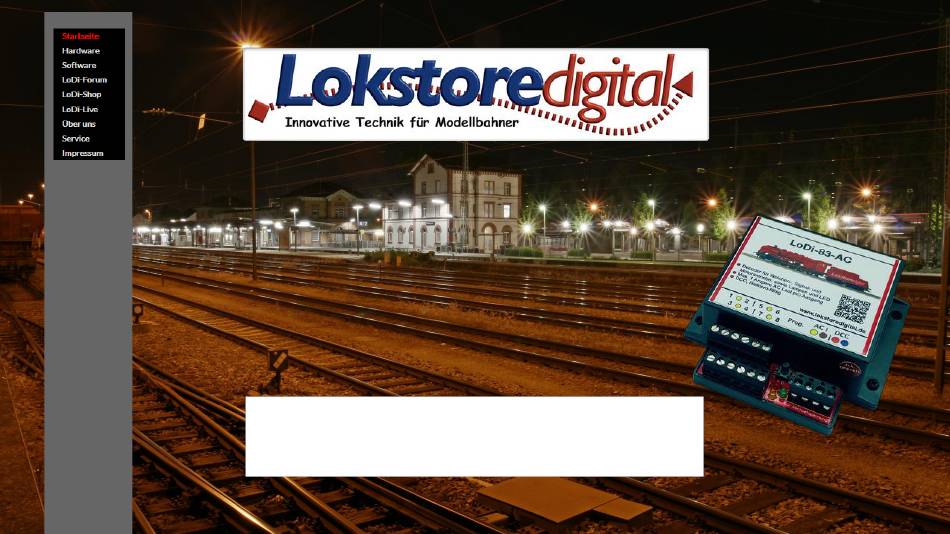

Der LoDi-83-AC

30.12.2020

Inhaltszusammenfassung für Lokstoredigital LoDi-83-AC

Seite 2 LoDi-83-AC www.lokstoredigital.de LoDi-83-AC Die Eigenschaften des LoDi-83-AC Prinzip eines Doppelspulenantriebes 1. Der LoDi-83-AC und seine Anschlüsse 2. Der LoDi-83-AC und seine LEDs 3. Anschlüsse des LoDi-83-AC 4. Anschluss des LoDi-83-AC 5. CV Liste und Einstellungen 6. Technische Daten des LoDi-83-AC 7.
Seite 3 LoDi-83-AC www.lokstoredigital.de Mit dem 8-Kanaligen LoDi-83-AC steuern Sie bis zu 4 Weichen oder Signale. Der LoDi-83-AC ist ein Schaltdecoder für Wechselspannung zwischen 14 Volt und 22 Volt ausgelegt. Hier finden Sie die Beschreibung, BDA und Videos zu. LoDi-83-AC zurück 30.12.2020...
Seite 4 Ausgang. • 4-fach Weichendecoder für das DCC- Datenformat. • Ideal für Spulen- und Motorantriebe. • Schaltet mit echter Wechselspannung! • Wirkt entmagnetisierend für Antriebe mit Spulen! • Einfach konfigurierbar und kurzschlusssicher! zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 5 2 A nicht übersteigen. • Sie können am LoDi-83-AC alle gängigen Motorweichenantriebe, Magnetspulenantriebe und Lampen anschließen. • Der LoDi-83-AC ist ebenfalls geeignet für Verbraucher die Wechselspannung benötigen wie Stoppstellen, sonstige alte Spulen oder Allstrommotoren. • Wirkt entmagnetisierend für Antriebe mit Spulen! •...
Seite 6 LoDi-83-AC www.lokstoredigital.de LoDi-83-AC und seine Vorteile • Der LoDi-83-AC wirkt entmagnetisierend auf die Eisenanker in den Spulen Ihres Antriebs. • Warum ist das so ? • Stellen Sie sich einen normalen Decoder der gängigen Hersteller vor. • Dieser schaltet stets mit Gleichspannung, was dazu führt, das der Eisenanker nach und nach durch die Gleichspannung magnetisiert wird.
Seite 8 LoDi-83-AC www.lokstoredigital.de Eisenanker eines Doppelspulenantriebes mit Remanenz Eisenanker eines Doppelspulenantriebes ohne Remanenz zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 9 LoDi-83-AC www.lokstoredigital.de 1. Der LoDi-83-AC und seine Anschlüsse Die Anschlüsse des LoDi-83-AC • Der LoDi-83-AC wird mit einer Digitalzentrale für das Datensignal und einem Trafo für die Stromversorgung zum Schalten verbunden. • Zu den Anschlüssen am • LoDi-83-AC • (1) Hier können Sie die Verbraucher, Weichen, Lampen etc. anschließen, näheres finden Sie weiter unten in den Anschlussbeispielen.
Seite 10 LoDi-83-AC www.lokstoredigital.de 2. Der LoDi-83-AC und seine LEDs Die LED‘s des LoDi-83-AC • Wechselspannungsdecoder für das DCC-Protokoll. • Der Decoder hat 3 LED zur Betriebsanzeige sowie einen Taster, um dem Decoder z.B. eine Adresse zu vergeben. • (1) Die rote LED (Info) leuchtet sobald der Decoder ein für ihn gültiges Signal erhält oder Railcom Daten gesendet werden.
Seite 11 3. Anschluss des LoDi-83-AC • Anschluss an Modellbahntrafo und DCC • Der LoDi-83-AC verfügt über 2 Anschlussklemmen für die Einspeisung des Modellbahntrafos. Falls Sie mehrere Decoder an einen Trafo anschließen möchten, können wir Ihnen die LoDi-Verteiler Serie unter Zubehör empfehlen.
Seite 13 Dazu sollte der Decoder an einer Digitalzentrale oder einem Booster angeschlossen werden. Im Beispiel hier verwenden wir einen LoDi-Booster. ACHTUNG ! Zum zuverlässigen Schalten von DCC-Artikeln sollte immer ein eigener Stromkreis bzw. Boosterausgang verwendet werden. zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 14 LoDi-83-AC www.lokstoredigital.de 4. Anschluss des LoDi-83-AC 4. Anschluss des LoDi-83-AC an die Verbraucher In dem folgenden Beispiel sehen Sie Weichenantriebe verschiedener Hersteller, an denen der LoDi-83-AC angeschlossen wird. Natürlich können Antriebe unterschiedlichster Hersteller; am Decoder gemischt werden . Pro Decoder können 4 Doppelmagnetspulen oder Motorantriebe angeschlossen werden.
Seite 20 LoDi-83-AC www.lokstoredigital.de 4. Anschluss des LoDi-83-AC Beispiel mit den Motorantrieben von MTB ( MP1, MP5, etc ) zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 21 LoDi-83-AC www.lokstoredigital.de Anmerkung Weitere Antriebe, die mit dem LoDi-83-AC im Dauertest getestet worden sind. • Märklin M-Gleis System inklusive alter Märklin-Signale mit Spulenantrieben • Fulgurex Motorweichenantrieb • Hoffmann Motorweichenantriebe • Conrad Motorweichenantriebe • Viessmann Signale mit Magnethubantrieb Viele weitere Antriebe können ohne Probleme an den Wechselspannungsdecoder LoDi-83-AC angeschlossen werden.
Seite 22 5. CV Liste und Einstellungen Der LoDi-83-AC wird über CV eingestellt. Sollten Sie über den LoDi-Rektor und einen angeschlossenen LoDi-Booster oder CDE-Booster verfügen, können Sie mit dem LoDi-ProgrammerFX ab Version 2.2 die CV über POM ( Programming on Main ) schreiben.
Seite 23 LoDi-83-AC www.lokstoredigital.de LoDi-83-CV-Liste Werte schreiben/lesen lesen lesen schreiben/lesen schreiben/lesen schreiben/lesen schreiben/lesen schreiben/lesen schreiben/lesen zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 24 Sie haben den Decoder nun erfolgreich installiert, das DCC-Kabel ist eingesteckt und der LoDi-83-AC leuchtet dauerhaft orange und zeigt seine Bereitschaft an. Die grüne LED leuchtet sobald ein Signal an der DCC Klemme anliegt. Im Auslieferungszustand reagiert der Decoder auf Weichen- bzw.
Seite 25 Einrichten der CV: Wie schon mehrfach erwähnt, kann der LoDi-83-AC über POM ( Programming on Main ) programmiert werden. Gehen wir nun davon aus, Sie haben auf dem Ausgang 1 also 1+2 eine Motorweiche, z.B. einen MP1. An den anderen Ausgängen befindet sich normale Magnetartikel wie ein z.B. Märklin Antrieb.
Seite 26 LoDi-83-AC www.lokstoredigital.de 6. Einrichten verschiedener Verbraucher am LoDi-83-AC Wie schon mehrfach beschrieben kann der LoDi-83-AC jegliche Allstrommotoren, Lampen, Magneten, Stoppstellen und vieles mehr ansteuern bzw. schalten. Gehen wir mal davon aus, Sie haben nun an einem Decoder noch Ausgänge frei, oder wollen die Ausgänge gar direkt zum schalten anderer Verbraucher anstatt...
Seite 27 LoDi-83-AC www.lokstoredigital.de 6. Einrichten verschiedener Verbraucher am LoDi-83-AC Gehen wir das hier gezeigte Beispiel noch einmal zusammen durch. Am Ausgang 1 und 2 wie auf dem Bild gezeigt, haben wir nun Lampen angeschlossen. Somit müssen wir die CV51 auf 0 stellen.
Seite 28 ! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters ! Die Energieversorgung des Decoder muss mit Wechselspannung erfolgen! Zulässig von 12 - 24 Volt Wechselspannung! Belastbar durch Verbraucher mit kurzzeitig 3 Ampere und dauerhaft 2 Ampere zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
Seite 30 LoDi-83-AC www.lokstoredigital.de Kontakt Lokstoredigital e.K. Andreas Hornung Stäffelsbergstrasse 13 76889 Dörrenbach info@lokstoredigital.de www.lokstoredigital.de zurück 30.12.2020 Copyright © 2020 Lokstoredigital. Alle Rechte vorbehalten.
