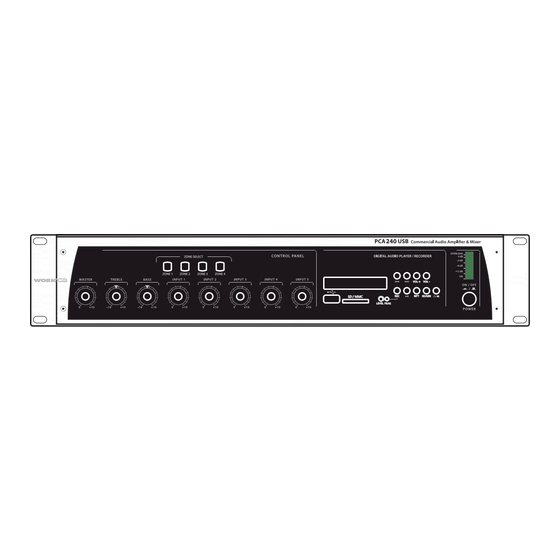

Work Pro Ca PCA 240 USB Bedienungsanleitung
Mischverstärker
Inhaltsverzeichnis
Inhaltszusammenfassung für Work Pro Ca PCA 240 USB
- Seite 1 PCA 240 USB Bedienungsanleitung Rev 1.1...
-
Seite 3: Sicherheitssymbole
Netz. So wird der Gefahr eines Wasser. Montieren Sie es nicht in unmittelbarer Nähe zu Stromschlages oder Brandes vorgebeugt. einer Wärmequelle. Achten Sie darauf, dass die Lüftung nicht gestört oder blockiert wird. SEITE 1 Bedienungsanleitung PCA 240 USB... - Seite 4 13. Anschlussklemmen Zonenausgänge 14. Anschlussklemmen Monitorausgang 23. Lautstärkeregelung Monitorausgang 15. Anschlussklemmen Schalter Priorität 24. Eingangspegel-Regelung TEL/Notruf 16. Anschlussklemmen Eingang TEL/Notruf 25. Netzanschluss 17. Wahlschalter Netzspannung (115/230V AC) 26. Erdungsschraube 18. Eingänge 2-5 ( COMBO-[XLR3P/Klinke]/symmetrisch SEITE 2 Bedienungsanleitung PCA 240 USB...
-
Seite 5: Warnhinweis Netzversorgung
Netzspannung übereinstimmt. Verbinden Sie den Verstärker ausschließlich mit geerdeten Steckdosen. Verbinden Sie den Verstärker folgendermaßen mit dem Netzstrom (115/230 V AC): Stecken Sie das mitgelieferte Netzkabel zunächst in den entsprechenden Anschluss am Gerät und dann erst in eine Steckdose. 335 mm ABMESSUNGEN 483 mm SEITE 3 Bedienungsanleitung PCA 240 USB... - Seite 6 Gerät zum Starten der Aufnahme benötigt). 3. Betätigen Sie die –Taste, wenn Sie die Aufnahme beenden wollen. 4. Der angezeigte Track wird im “FRE” ”-Ordner gespeichert (dieser wird als "RECORD"-Ordner angezeigt, wenn das Gerät über einen PC ausgelesen wird). SEITE 4 Bedienungsanleitung PCA 240 USB...
- Seite 7 - Die Prioritäts-Anschlussklemmen erfüllen den gleichen Zweck (15). Der PCA 240 USB hat einen Aux-Eingang (EINGANG 1), der für den Anschluss weiterer Line-Signalquellen verwendet werden kann (z.B. Radio-Tuner, CD, Tape etc.). Wählen Sie den Eingangstyp mit Schalter (19) auf der Vorderseite aus und verbinden Sie das Gerä...
- Seite 8 Signal-Distribution (25 / 70 / 100 V). Nutzen Sie niemals mehrere Ausgänge gleichzeitig. Dabei könnte der Verstärker beschädigt werden. Lautsprecher-Direktausgänge Der PCA 240 USB stellt folgende Direktausgänge je nach Anwendung zur Verfügung: - Anschlüsse für hochohmige Signaldistribution mit 25, 70 oder 100 V. - Niederimpedanz-Anschlüsse (4, 8, 16 Ω) An diesen Ausgängen liegen stets die Signale der Eingänge 1-5 und des USB/SD-Interfaces an, sofern deren...
- Seite 9 Zone Output Terminals (12) Der PCA 240 USB kann vier verschiedene 100-V-Zonen versorgen. Ordnen Sie die Lautsprecher über die drei gemeinsamen COM-Anschlüsse und die entsprechenden Zonen-Anschlüsse der jeweiligen Zone zu (gemäß Darstellung). 100V 100V 100V 100V Nachdem Sie die Boxen mit der Zone Ihrer Wahl verbunden haben, betätigen Sie zum Aktivieren der Zone die entsprechende Taste der Zonen-Anwahl (8).
-
Seite 10: Technische Spezifikationen
Vierton-Signal ('Ding-Dong') vor Ansagen Priorität: Tel./Notruf – EINGANG 5 Stromversorgung 115 /230 V - 50/60 Hz Verbrauch 590 W Abmessungen 483 x 88 x 335 mm ( B x H x T) Gewicht 13 kg. SEITE 8 Bedienungsanleitung PCA 240 USB... - Seite 12 Wichtige Informationen zur Gewährleistung WORKproCA-Produkte werden in Europa exklusiv vertrieben von: Yamaha Music Europe GmbH. Siemensstrasse 22-34 D-25462 Rellingen, b. Hamburg, Germany For information regarding the warranty and for manuals in other languages please go to: Les manuels d´utilisation en français ainsi que les informations concernant la garantie son accessible à...
