Robatum MVS-FP Bedienungsanleitung
Midi-for-vintage-synths-interface hohner / logan string melody
Inhaltsverzeichnis
MIDI-for-Vintage-Synths-Interface
MVS-FP (für vollpolyphone Instrumente)
Hohner / Logan String Melody II
Das MIDI-for-Vintage-Synths-FP-Interface im Hohner / Logan String Melody II
1. Übersicht
Das MIDI-for-Vintage-Synths-Interface dient der Nachrüstung einer MIDI-Schnittstelle
zur Fernsteuerung von Synthesizern.
Die hier verwendete MVS-FP-Version verarbeitet über den MIDI-Eingang (MIDI-In)
die MIDI-Befehle Note-On und Note-Off und kann auf einen der 16 verfügbaren MIDI-
Kanäle eingestellt werden. Der MIDI-Omni-Mode (d.h. alle MIDI-Kanäle werden
gleichzeitig verarbeitet) ist für Sonderfälle auch aktivierbar.
Der zusätzlich vorhandener Schaltausgang kann optional so mit den beiden Sustain-
Schiebepotentiometer verdrahtet werden, dass über den MIDI-Befehl Sustain-On/Off
die Sustainphase vom jeweils eingestellten Wert auf den Maximalwert umgeschaltet
werden kann.
Stand vom 07.09.2015 11:00
Inhaltsverzeichnis
Inhaltszusammenfassung für Robatum MVS-FP
- Seite 1 Das MIDI-for-Vintage-Synths-Interface dient der Nachrüstung einer MIDI-Schnittstelle zur Fernsteuerung von Synthesizern. Die hier verwendete MVS-FP-Version verarbeitet über den MIDI-Eingang (MIDI-In) die MIDI-Befehle Note-On und Note-Off und kann auf einen der 16 verfügbaren MIDI- Kanäle eingestellt werden. Der MIDI-Omni-Mode (d.h. alle MIDI-Kanäle werden gleichzeitig verarbeitet) ist für Sonderfälle auch aktivierbar.
-
Seite 2: Bedienung

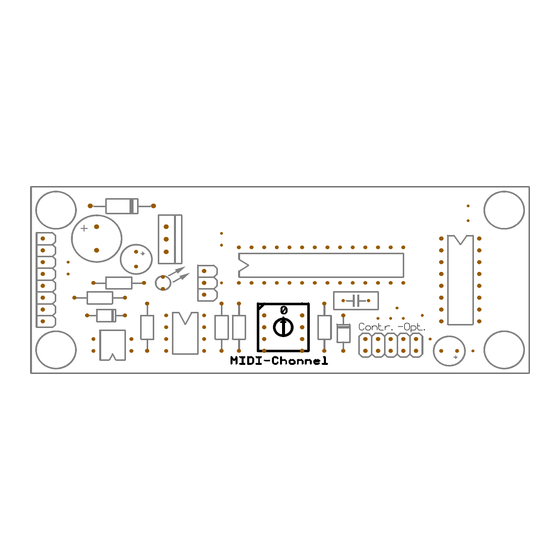

Die Einstellung erfolgt mit einem kleinen Schraubendreher mit geeigneter Klingenbreite („Phasenprüfer“), die gewählte Schalterstellung zeigt ein kleiner Pfeil an. Die Übersicht über den MVS-FP-Controller mit der Lage des HEX-Switches Auf der folgenden Seite wird die Zuordnung zwischen der HEX-Switch- Schalterstellung und dem MIDI-Kanal ausführlich beschrieben. - Seite 3 Bei Auslieferung ist der niedrigste MIDI-Kanal 1 (HEX-Switch-Stellung 0) voreinge- stellt. Für den seltenen Fall, dass das MVS-FP-Interface nicht auf einen speziellen MIDI- Kanal sondern auf alle MIDI-Kanäle gleichzeitig reagieren soll, kann auch der MIDI- Omni-Mode aktiviert werden. Dies kann über eine der Steckbrücken erfolgen und wird im Anhang (Kapitel 3.1) beschrieben.
-
Seite 4: Die Active-Sensing-Funktion
B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s 2.2 Die Active-Sensing-Funktion Die adaptive MIDI-Active-Sensing-Funktion überwacht ständig die MIDI-Verbindung und kann beim Trennen der Verbindung (z.B. - Seite 5 Stecker der für die Programmierungsphase des Mikroprozessors mit einem speziellen Programmiergerät benutzt wird. Im Normalbetrieb werden einige der Pins als zusätzli- che Eingänge zur Abfrage von Steckbrücken verwendet. Die Übersicht über den MVS-FP-Controller mit der Lage des Steckbrückenfelds Der auch als Steckbrückenfeld dienende ISP-Stecker Seite 5 von 10...
-
Seite 6: Midi-Implementation
Bislang ist zwar keine Notwendigkeit für eine Deaktivierung dieser Spezial- Funktionen bekannt, aber man weiß ja nie... 3.2 MIDI-Activity-LED Die Controller-Leiterplatte des MVS-FP-Interfaces besitzt eine gelbe LED, die im Normalfall die Verarbeitung von MIDI-Befehlen anzeigt (MIDI-Activity). Beim Ein- schalten des Synthesizers (Systemprüfung) und bei bestimmten Fehlern werden hiermit aber auch andere Zustände signalisiert. - Seite 7 B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s Fortsetzung von vorheriger Seite...
- Seite 8 B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s 3.4 Technische Daten und Ausführung Aufgrund der geringen Stromaufnahme erfolgt die Versorgung Stromversorgung :...
-
Seite 9: Eigene Notizen
B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s 4. - Seite 10 B e d i e n u n g s a n l e i t u n g d e s M I D I - f o r - V i n t a g e - S y n t h e s i z e r - I n t e r f a c e s Seite 10 von 10...
