Bedienungsanleitung

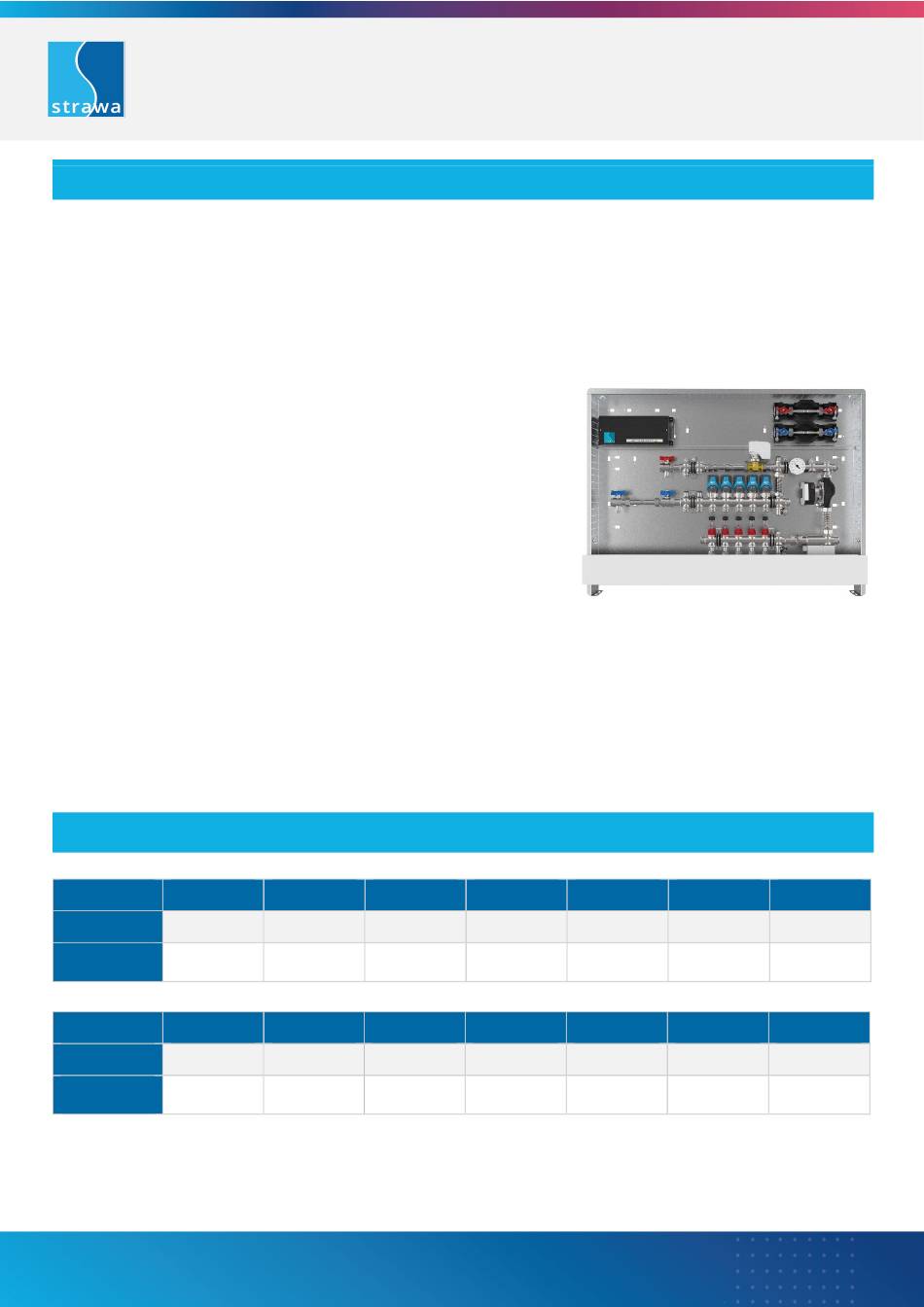

strawa Comfort Kompakt Mischstation FBM-18-HT2-H-W2-WMZ-C69-EGO
Artikelnummer: 54223074xx
1. BESCHREIBUNG
Kompakt-Mischstation für Flächenheizung mit 2 Hochtemperaturabgängen, gewährleistet den vollautomatischen
hydraulischen Abgleich über das EGO-System. Das integrierte EGO-System besteht aus dem FBH-Anschlussverteiler
e-class 18 und für jeden Heizkreis ist ein intelligenter autonomer elektrothermischer EGO-Regelantrieb montiert.
Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Vorlauftemperatur über externen witterungsgeführten
Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur mit Wärmezählerverrohrung, Kalt-
und Warmwasserzählerstrecke, Mischregelset mit 2-Wege-Ventil und 3-Punkt-Stellmotor, Umwälzpumpe und STB - im
Comfort-Schrank C69. Mit eingebauter vorverdrahteter strawalogiX Klemmleiste und EGO-Regelantrieben.
Der Primäranschluss ist horizontal ausgerichtet.
Vorteile des EGO-Systems
der Heizkreisverteiler ist immer hydraulisch abgeglichen
•
• EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
kein manueller hydraulischer Abgleich am Verteiler erforderlich
•
keine Voreinstellung oder Inbetriebnahme erforderlich
•
• niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
werkzeuglose Montage
•
manuelle Bedienung Offen-Auto
•
• preiswerter vollautomatischer hydraulischer Abgleich
Technische Daten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär 80 °C
Betriebstemperatur sekundär
max. Betriebsdruck
2. ARTIKELÜBERSICHT
Heizkreise 1
Artikel-Nr. 5422307401
Schrank
875 x 760
B x H in mm
Heizkreise 8
Artikel-Nr. 5422307408
Schrank
1175 x 760
B x H in mm
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
25 kW bei ΔT 10 K
2,14 m³/h
50 °C
4 bar´
2 3
5422307402 5422307403
875 x 760 875 x 760
9 10
5422307409 5422307410
1175 x 760 1475 x 760
4 5
5422307404 5422307405
1025 x 760 1025 x 760
11 12
5422307411 5422307412
1475 x 760 1475 x 760
Seite 3 / 21
6 7
5422307406 5422307407
1025 x 760 1175 x 760
13 14
5422307413 5422307414
1475 x 760 1475 x 760
Technische Änderungen vorbehalten
Erstellungsdatum: 24.01.2024
