Einstellungen - Sentera Controls Mvs Kurzanleitung

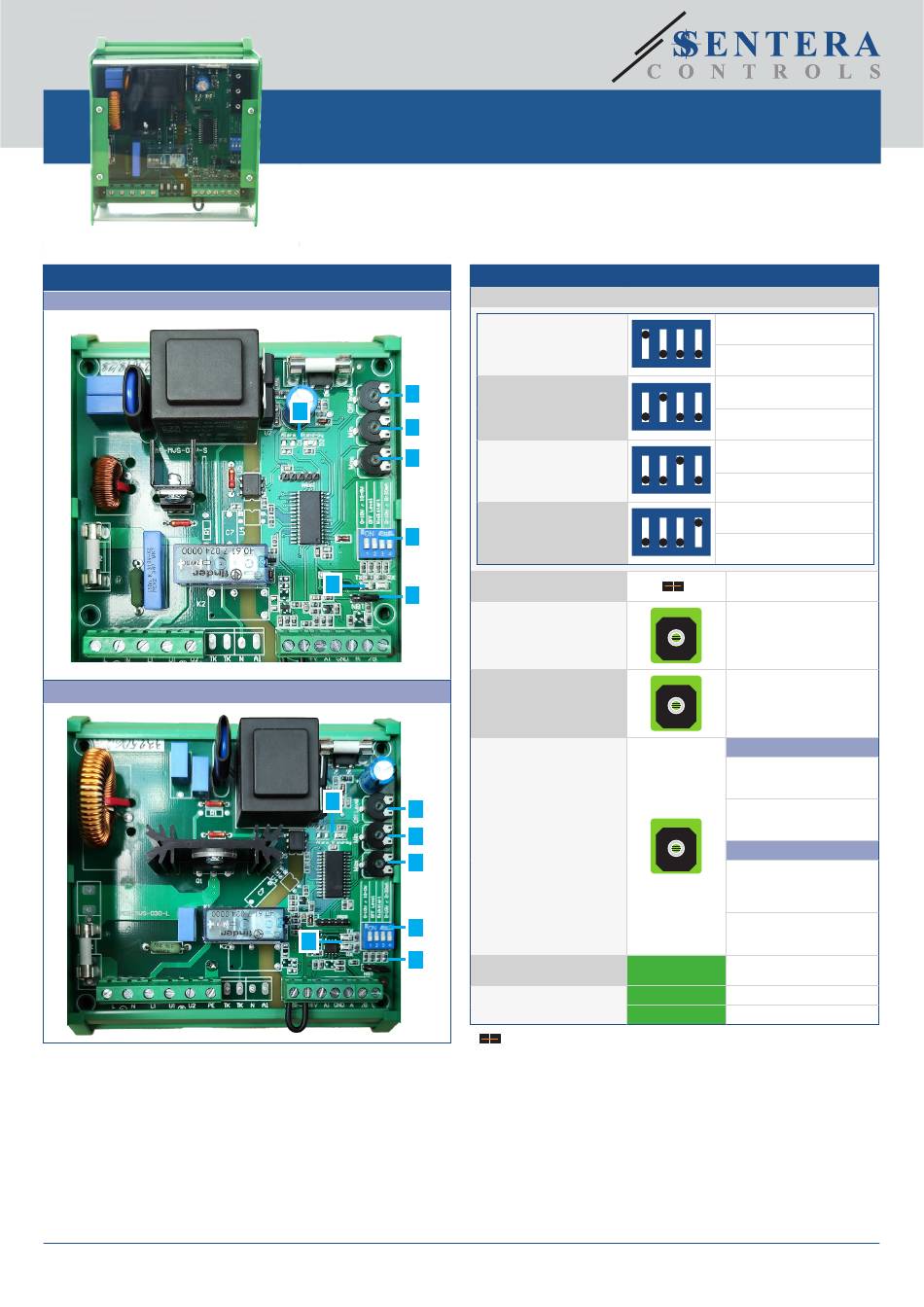

MVS-1-15CDM und MVS-1-30CDM
MVS-1-60CDM und MVS-1100CDM
S.3.2.D.1
Elektronischer Lüfterdrehzahlregler für DIN-Schiene
Legende
5
7
4
3
1
6
2
7
5
4
3
1
6
2
www.sentera.eu
1 - Einstellungen des DIP-Schalters
EIN
Aufsteigende / absteigende
Auswahl des
Eingangsmodus (DIP-
Schalter, Position 1)
1 2 3 4
EIN
Auswahl AUS Stand
(DIP-Schalter, Position 2)
1 2 3 4
EIN
Kickstart-Auswahl
(DIP-Schalter, Position 3)
1 2 3 4
EIN
Auswahl des Eingangsmodus
(DIP-Schalter, Position 4)
1 2 3 4
2 - Netzwerkbuswiderstand
Jumper (NBT)
3 - Max. Drehzahl Trimmer
4 - Min.
Geschwindigkeitstrimmer
5 - Stufenloser Trimmer
6 - Modbus Kommunikation
Blinkt grün
Anzeige
Ständig grün
7 - LED Betriebsanzeige
Blinkt grün
* zeigt geschlossene Position der Steckbrücke.
MVS

Einstellungen

EIN - Absteigender Modus:
10—0 VDC / 20—0 mA
AUS - Aufsteigender Modus:
0—10 VDC / 0—20 mA
EIN - aktiviert
AUS - deaktiviert
EIN – Kickstart aktiviert
AUS – Sanftanlauf aktiviert
ON – Strommodus (0—20
mA / 20—0 mA)
OFF – Spannungsmodus
(0—10 VDC / 10—0 VDC)
MVS ist die erste oder letzte
*
Einheit
VR1
Stellt die maximale
Ausgangsspannung von 175
VAC (links) bis 230 VAC
(rechts) ein
VR2
Stellt die minimale
Ausgangsspannung von 69
VAC (links) bis
161 VAC (rechts) ein
Aufsteigender Modus:
Aus-Wert von 0 VDC (links)
bis 4 VDC (rechts) im
Spannungsbetrieb
Aus-Wert von 0 mA (links) bis
8 mA (rechts) im
VR3
Strommodus
- Absteigender Modus
Aus-Wert von 10 VDC (links)
bis 6 VDC (rechts) im
Descending- und
Voltage-Modus
Aus-Wert von 20 mA (links)
bis 12 mA (rechts) im
Sink- und Strommodus
Übertragen / Empfangen
Normaler Betrieb
Stand-by-Modus
DS-MVS-DE-002 - 09 / 09 / 24
