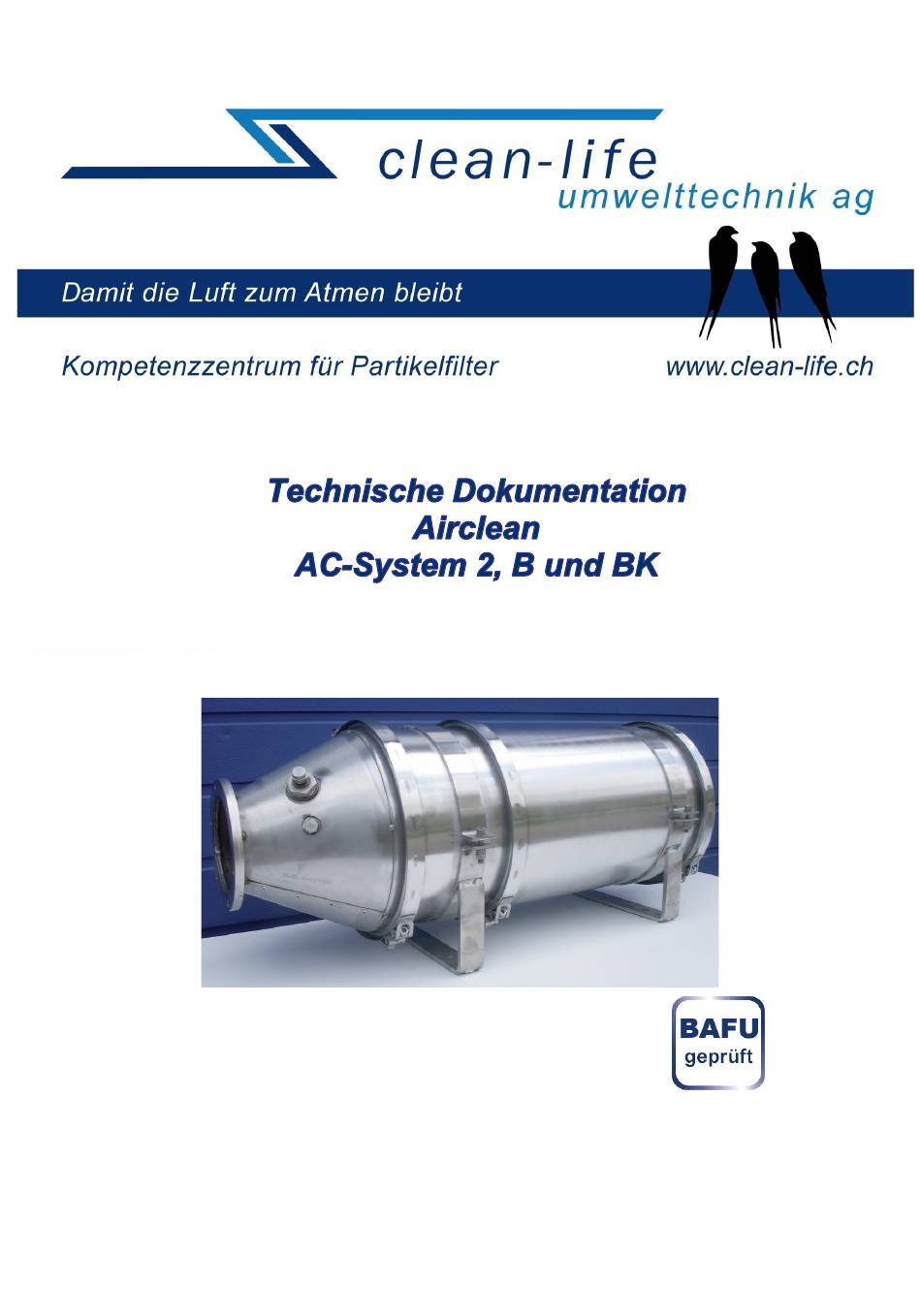

Clean-life AC-2 1.2B Technische Dokumentation
Inhaltszusammenfassung für Clean-life AC-2 1.2B
- Seite 1 Bernstrasse 16a • 6144 Zell (Schweiz) Telefon +41(0)62 961 88 01 • Fax +41(0)62 961 88 02 info@clean-life.ch • www.clean-life.ch...
-
Seite 2: Inhaltsverzeichnis
2. Beschreibung und Wirkungsweise des modularen CRT Systems..2 3. Geltungsbereich ..................4 4. Bedienungsanleitung ................5 5. Montageanleitung .................. 6 6. Ein- und Ausbauanleitung des Filtermoduls.......... 7 7. Ersatzteilliste..................11 8. Garantiebestimmungen ............... 27 Alle Rechte und technische Änderungen vorbehalten ©2019 clean-life umwelttechnik ag Stand 02/2019... -
Seite 3: Vorwort
Die in dieser Dokumentation aufgeführten vom Vertreiber vorgeschriebenen Einbau- und Betriebsanweisungen müssen eingehalten werden. Nicht Einhalten führt zum Ausschluss der Garantieleistung und Haftung seitens der Firma clean-life umwelttechnik ag. Das CRT System ist ausschliesslich für die Abgasfilterung von Dieselmotoren einzusetzen. Für nicht bestimmungsgemässen Gebrauch haftet die Firma clean-life nicht. -
Seite 4: Beschreibung Und Wirkungsweise Des Modularen Crt Systems
2. Beschreibung und Wirkungsweise des modularen CRT Systems ► Ein hocheffizienter Oxidationskatalysator ist einem Dieselpartikelfilter vorgeschaltet. ► Der Katalysator oxidiert CO sowie alle Kohlewasserstoffe. ► Im nachgeschalteten Russfilter wird Russ gesammelt. ► Der Russbrand erfolgt kontinuierlich durch zuvor am Katalysatorgebildetes NO ►... - Seite 5 In Abhängigkeit vom Ölverbrauch des Motors muss die Ölasche entfernt werden. ► Der modulare Systemaufbau erleichtert die Filterwartung. ► Die Reinigung der Filter erfolgt durch ausbrennen und ausblasen. Die Firma clean-life umwelttechnik führt sowohl die Reinigung als auch den Service durch.
-
Seite 6: Geltungsbereich
3. Geltungsbereich Die technische Dokumentation gilt für Airclean AC-System 2 der Firma clean-life umwelttechnik, die individuell mit Verrohrungen und Halterungen an Fahrzeuge angepasst und verbaut werden. Dabei handelt es sich u.a. um Baumaschinen, Grossstapler, Kommunalfahrzeuge oder Sonderfahrzeuge im Off-Highway Bereich und auch bei stationären Anlagen. -
Seite 7: Bedienungsanleitung
4. Bedienungsanleitung Das AC-System 2 oxidiert die Partikelmassen kontinuierlich. Voraussetzungen für den Betrieb des Systems: 1. Der Motor muss in technisch einwandfreiem Zustand sein. 2. Der K-Wert darf nicht über 1.8 liegen. 3. Der Abgastemperaturbereich muss zwischen 250 – 600° liegen. 4. -
Seite 8: Montageanleitung
5. Montageanleitung Das von der Firma clean-life umwelttechnik ag gelieferte modulare CRT System kann in den moisten Fällen direkt gegen den Originalschalldämpfer ausgetauscht werden. Es ist auf eine spannungsfreie, vom Motor entkoppelte und vibrationsgedämpfte Montage zu achten. Eine solide gasdichte Verbindung zur bestehenden Abgasanlage ist Voraussetzung. -
Seite 9: Ein- Und Ausbauanleitung Des Filtermoduls
6. Ein- und Ausbauanleitung des Filtermoduls Um das Filtermodul zu reinigen, muss das modulare CRT System grundsätzlich ausgebaut werden. Beim zerlegen des Systems sind die Dichtungen immer zu erneuern (nach dem Ausbau ist die Graphitbeschichtung beschädigt) und die Schellen zu überprüfen. - Seite 10 (falls nicht vorhanden), das Filtermodul herunternehmen. 3.3. Dichtung (D2) entsorgen. 4. Filtermodul reinigen Die Filterreinigung erfolgt durch die Firma clean-life umwelttechnik. Bitte senden Sie uns das Filtermodul mit den aktuellen Messdaten. 5. Ersatzfiltermodul montieren 5.1. Neue Dichtung (D2) des Filtermoduls positionieren (Bild 2).
- Seite 11 6. Ausgangsmodul montieren 6.1. Neue Dichtung (D3) des Ausgangsmoduls positionieren (Bild 2) und montieren. 6.2. Die Schelle (S3) des Ausgangsmoduls bereitstellen und auf richtige Vormontage achten (Bild 1). 6.3. Die Schrauben der Schelle (S3) des Filtermoduls mit Montagespray einsprühen. 6.4. Die Schelle (S3) des Ausgangsmoduls an der markierten Position handfest montieren.
- Seite 12 Zusammenbau der zweiteiligen Verbindungsschellen (vorab Schrauben fetten) Distanzhülse mit Die Öffnung der Hülsen Kontermutter müssen zu den Muttern zeigen Bild 1 Positionierung der Graphitdichtung Bild 2...
-
Seite 13: Ersatzteilliste
7. Ersatzteilliste Russpartikelfilter AC-System 2, CRT 1.2B und 1.2BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 1.2B/BK 93 70 0011B/BK axial axial AC-2 1.2B/BK 93 70 0012B/BK radial axial Ø 158 AC-2 1.2B/BK... -
Seite 14: Russpartikelfilter Ac-System 2, Crt 1.8B Und 1.8Bk
Russpartikelfilter AC-System 2, CRT 1.8B und 1.8BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 1.8B/BK 93 70 0021B/BK axial axial AC-2 1.8B/BK 93 70 0022B/BK radial axial Ø 158 AC-2 1.8B/BK 93 70 0023B/BK axial radial bis 2500 ccm... -
Seite 15: Russpartikelfilter Ac-System 2, Crt 2.7B Und 2.7Bk
Russpartikelfilter AC-System 2, CRT 2.7B und 2.7BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 2.7B/BK 93 70 0031B/BK axial axial AC-2 2.7B/BK 93 70 0032B/BK radial axial Ø 158 AC-2 2.7B/BK 93 70 0033B/BK axial radial bis 3000 ccm... - Seite 16 Russpartikelfilter AC-System 2, CRT 3.6B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 3.6B 93 70 2501B axial axial CL 3.6-1 91 70 3601 axial axial AC-2 3.6B 93 70 2502B radial axial Ø...
- Seite 17 Russpartikelfilter AC-System 2, CRT 3.6BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 3.6BK 93 70 2501BK axial axial CL 3.6-1 91 70 3601 axial axial CL 3.6 92 70 3601 axial axial AC-2 3.6BK 93 70 2502BK radial...
- Seite 18 Russpartikelfilter AC-System 2, CRT 3.8B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 3.8B 93 70 3001B axial axial AC-2 3.8B 93 70 3002B radial axial Ø 206 AC-2 3.8B 93 70 3003B axial radial bis 4500 ccm...
- Seite 19 Russpartikelfilter AC-System 2, CRT 3.8BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 3.8BK 93 70 3001BK axial axial AC-2 3.8BK 93 70 3002BK radial axial Ø 206 AC-2 3.8BK 93 70 3003BK axial radial bis 4500 ccm...
- Seite 20 Russpartikelfilter AC-System 2, CRT 5.4B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 5.4B 94 70 3401B axial axial CL 5.4-1 91 70 5401 axial axial AC-2 5.4B 94 70 3402B radial axial Ø...
- Seite 21 Russpartikelfilter AC-System 2, CRT 5.4BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 5.4BK 94 70 3401BK axial axial CL 5.4-1 91 70 5401 axial axial CL 5.4 92 70 5401 axial axial AC-2 5.4BK 94 70 3402BK radial...
- Seite 22 Russpartikelfilter AC-System 2, CRT 6.5B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 6.5B 94 70 3501B axial axial CL 6.5-1 91 70 6501 axial axial CL 5.4-1 91 70 5401 axial axial AC-2 6.5B 94 70 3502B radial...
- Seite 23 Russpartikelfilter AC-System 2, CRT 6.5BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 6.5BK 94 70 3501BK axial axial CL 5.4-1 CL 6.5 92 70 6501 91 70 5401 axial axial axial axial AC-2 6.5BK 94 70 3502BK radial...
- Seite 24 Russpartikelfilter AC-System 2, CRT 8.1B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 8.1B 94 70 3601B axial axial CL 8.1-1 CL 5.4-1 CL 6.5 91 70 8101 92 70 6501 91 70 5401 axial axial axial...
- Seite 25 Ersatzteilliste Schalldämpfermodul 94 70 3605 94 62 2027M Katalysator 10.5“ x 5 94 62 2387B Filter Clean-Life CSF 8.1 94 62 4006 axialer Eingang 94 11 4012 radialer Eingang 94 11 2208 / 2 axialer Ausgang 125 mm 94 11 2209 / 2...
- Seite 26 Russpartikelfilter AC-System 2, CRT 10.2B Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 10.2B 94 70 3801B axial axial CL 10.2-1 CL 8.1-1 CL 5.4-1 CL 8.1 CL 6.5 91 70 1021 92 70 8101 91 70 8101 92 70 6501 91 70 5401...
- Seite 27 Russpartikelfilter AC-System 2, CRT 10.2BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 10.2BK 94 70 3801BK axial axial CL 10.2-1 CL 8.1-1 CL 5.4-1 CL 10.2 CL 8.1 CL 6.5 92 70 1021 91 70 1021 92 70 8101 91 70 8101...
- Seite 28 Russpartikelfilter AC-Doppelsystem 2, CRT 8.1BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 8.1BK 94 70 3611BK axial radial bis 20000 CL 8.1 91 70 3511 axial axial AC-2 8.1BK 94 70 3612BK radial radial CL 8.1...
- Seite 29 Russpartikelfilter AC-Doppelsystem 2, CRT 10.2BK Dichtung D1 bis D3 Schelle S1 bis S3 Eingang Ausgang Eingangsmodul Katalysatormodul Filtermodul Ausgangsmodul AC-2 10.2BK 94 70 3711BK axial radial bis 24000 CL 8.1 91 70 3511 axial axial CL 10.2 91 70 3611 axial axial AC-2 10.2BK...
-
Seite 30: Garantiebestimmungen
Eine einwandfreie Funktion des Systems muss vor der Inbetriebnahme sichergestellt sein. Das heisst, dass das erforderliche Einsatzprofil den Vorgaben entsprechen muss. Bei Verwendung von Fremdteilen erlischt die Garantie. clean-life umwelttechnik AG übernimmt keine Gewährleistung für Schäden die auftreten durch: • unfachmännische Montage...(z.B. nicht vom Motor entkoppelte Systeme) •... - Seite 31 Im Schadenfall ist der beanstandete Filter, begleitet von einem Garantieantrag und der Kopie des ausgefüllten BAFU-Abnahmeprotokolls mit den Angaben von Betriebsstunden, Kaufbeleg und Zeitpunkt der Beanstandung an die Firma clean-life zu senden. Zusätzlich benötigen wir Fotos von der Einbausituation (Entkoppelung, Befestigung) und die Datenauslesung vom Datalogger/ECU per E-Mail (in zip-Datei).
