LAE LCD32 Gebrauchsanweisung

GEBRAUCHSANWEISUNGEN
LCD32
Wir danken Ihnen, dass Sie sich für ein Produkt der Firma LAE electronic entschieden haben. Lesen Sie vor der Installation des Gerätes
bitte aufmerksam die vorliegende Bedienungsanleitung durch: nur so können wir Ihnen höchste Leistungen und Sicherheit garantieren.
1. INSTALLATION

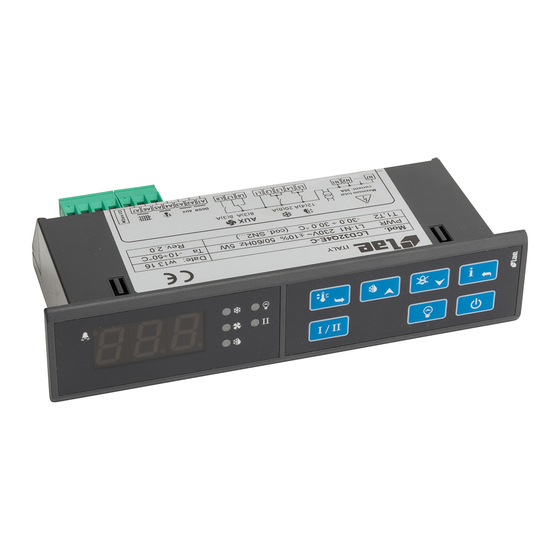

1.1 Das Gerät LCD32 der Abmessungen 169x38x78 mm (BxHxT) wird an der Tafel in einer Bohrung von 163x31.5 mm mit den
Schrauben auf dem hinteren Flansch befestigt. Achten Sie auf die perfekte Haftung der Gummidichtung an der Tafel (falls vorhanden),
um das Eindringen von Flüssigkeiten in den hinteren Teil des Gerätes zu vermeiden.
1.2 Das Gerät arbeitet mit einer Umgebungstemperatur von -10° bis +50°C und einer relativen Feuchtigkeit von 15% bis 80%. Die
Versorgungsspannung, die Schaltleistungen und die Anordnung der Anschlüsse müssen den Angaben auf dem Gehäuse genau
entsprechen. Bringen Sie zur Vermeidung von elektromagnetischen Störungen die Fühler- und Signalkabel getrennt von den
Starkstromleitern an.
1.3 Der Fühler T1 misst die Lufttemperatur und dient der Temperaturregelung; er muss in der Zelle so positioniert werden, dass die
Konservierungstemperatur des Produktes gut gemessen werden kann. Der Fühler T2 misst die Verdampfertemperatur und muss an der
Stelle befestigt werden, an welcher der maximale Reifeansatz erfolgt.
ACHTUNG: Sollten die Relais häufig große Lasten umschalten müssen, kontaktieren Sie uns bitte: wir liefern Ihnen die Informationen
über die Lebensdauer der Kontakte.
Bei strengen Konservierungstemperaturbedingungen oder wertvollen Produkten empfiehlt sich der Einsatz eines zweiten Gerätes zur
Überwachung und Meldung eventueller Betriebsstörungen.
2. BETRIEBSMODI
Beim Einschalten erscheint auf dem Display für ca. 3 Sekunden das mittlere Segment (Selbsttestphase); alle weiteren Angaben hängen
vom Betriebszustand des Reglers ab. TABELLE 1 enthält die jeweiligen Angaben zu den verschiedenen Betriebsphasen.
2.1 S . Die Taste
TANDBY
Beleuchtung (manuell oder türgesteuert). Die ständige Anzeige von
an.
2.2 N . Während des Normalbetriebs wird auf dem Display die vom Fühler T1 gemessene Temperatur angezeigt. Sie
ORMALBETRIEB
wird vom Mikroprozessor verarbeitet und kann verschiedenartig dargestellt werden. Stellt man den Parameter SCL entsprechend ein,
kann die Temperatur in °C mit automatischem Messbereich (SCL=1°C), in °C mit Fixauflösung (SCL=2°C) oder in Grad Fahrenheit
S N
TANDBY ORMAL
OFF -19
Nicht in Produkttemp.
Betrieb (sim.)
DEF
Abtauung
REC
Rückgewinnung Max. Aufzeichnungs-
nach Abtauung
HI
Alarm Min. Aufzeichnungs-
Übertemperatur
...
...
E1
Defekt Fühler T1
versetzt den LCD32 in Standby, d. h. schließt sie die Steuerung der Ausgänge aus, mit Ausnahme der
BETRIEBSMODI LCD32
M D I
ENU ATEN NFO
INFO
T1 -20
Lufttemperatur
T2 -25
Verdampfer
-temperatur
THI -16
temperatur
TLO -19
temperatur
CND 15
Kondensator
-reinigung
LOC NO
Tastatursperre
TABELLE 1
auf dem Display zeigt den nicht aktiven Zustand der Ausgänge
OFF
M P
ENU ARAMETER
SETUP WERT
SCL 1°C
Anzeigeskala
SPL -25
Mindestsollwert
SPH -18
Höchstsollwert
... ...
...
... ...
...
... ...
...
