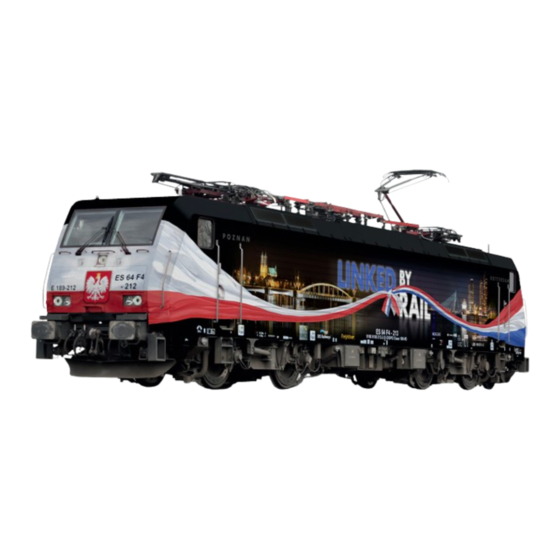

Trix 16894 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Trix 16894
Inhaltszusammenfassung für Trix 16894
- Seite 1 Modell der Elektrolokomotive ES 64 F4-213 16894...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital 14 Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung... -
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild Die von Siemens Transportation System (TS) entwickelte Mehrsystemlok ES 64 wurde für den schweren Güterdienst in ganz Europa bestellt. Sie kann unter Wechselstromsyste- men in Deutschland, Österreich, Schweiz, Schweden und Norwegen (15 kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nordfrankreich und Ungarn (25 kV, 16,7 Hz) betrieben wer- den. - Seite 5 Information about the Prototype Informations concernant la locomotive réelle The class ES 64 general-purpose locomotive developed by La locomotive polycourant ES 64 développée par Siemens Siemens Transportation System (TS) was ordered all over Transportation System (TS) a été utilisée dans toute l’Europe Europe for heavy freight service.
-
Seite 6: Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys- Funktionen tem eingesetzt werden. • Eingebaute Elektronik zum wahlweisen Betrieb mit • Die Lok darf nicht mit mehr als einer Leistungsquelle konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt), versorgt werden. Trix Systems, Trix Selectrix (SX1) und Selectrix 2 (SX2) • Beachten Sie unbedingt die Sicherheitshinweise in der oder Digitalsystemen nach NMRA-Norm. Bedienungsanleitung zu Ihrem Betriebssystem. • Automatische Systemerkennung zwischen Digital- und • Analog 14 Volt=, digital 22 Volt~. Analog-Betrieb. -
Seite 7: Schaltbare Funktionen
f0 - f3 f4 - f7 Central- Control 66800 Schaltbare Funktionen ST OP Spitzensignal fahrtrichtungsabhängig Führerstandsbeleuchtung — Fernlicht — — — — ABV, aus — — — — Spitzensignal hinten aus — — — — Spitzensignal vorne aus — — Rangierlicht doppel A —... -
Seite 8: Configurations Variablen (Cvs)
Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 – 255 Traktionsadresse (0 = inaktiv, Wert + 128 = inverse Fahrtrichtung) 0 – 127 Traktions-Modus; Bit 0 – 7 F1 –... - Seite 9 Bedeutung Wert SX2 ab Werk Adresse Einer- u. Zehner-Stelle 0 – 99 Adresse Hunderter- u. Tausender-Stelle 0 – 99 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Mindestgeschwindigkeit 0 – 15 Geschwindigkeit Rangiergang 0 – 127 Bremsabschnitte;...
- Seite 18 7149 Märklin 66626 7149...
- Seite 23 Bei Oberleitungsbetrieb beachten: Lok in Fahrtrichtung 1 (Führerstand 1) mit den linken Rädern auf die Schiene stellen, die mit dem blauen Kabel verbunden ist. Please note when operating from catenary: Place the locomotive in direction of travel 1 (engineer‘s cab 1) with the wheels on its left side on the rail connected to the blue wire.
- Seite 27 1 Dachstromabnehmer E305 184 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Dachstromabnehmer E110 125 Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen 3 Schraube E19 8004 28 einer Reparatur im Märklin-Reparatur-Service repariert 4 Klammer mont. E31 2646 10 werden.
- Seite 28 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 263209/0516/Sm2Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
