Bedienunganleitung FCC Warnung Bei Prüfung dieser Geräte wurde festgestellt, dass sie die Grenzwerte für ein Class B Digitalgerät gemäß Kapitel 15 der FCC Regeln einhalten. Diese Grenzwerte wurden festgelegt um ausreichenden Schutz für den Betrieb in kommerzieller Umgebung sicher zu stellen. Diese Geräte senden und nutzen Hochfrequenzenergie und können diese auch ausstrahlen.

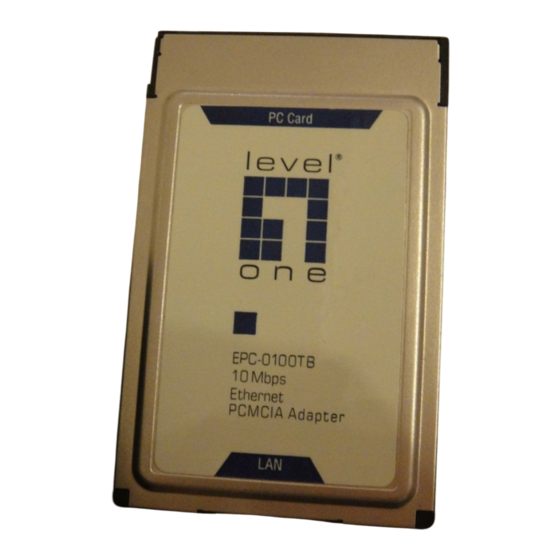

Bedienunganleitung Über diese Anleitung Dies ist eine Bedienungsanleitung für Ihren EPC-0100TB 10Mbit Ethernet PCMCIA Adapter. Bitte lesen Sie diese Anleitung, bevor Sie den Adapter installieren. Die Anleitung umfassen die folgenden Themen: * Produktbeschreibung, Charakteristika und Spezifikation. * Hardwarebeschreibung, Kabel mit Steckverbindungen.
Bedienunganleitung Kapitel 1 Einführung 1.1 Produktbeschreibung Der EPC-0100TB ist mit dem PCMCIA TYPE II Standard konform. Der Benutzer kann zwischen zwei Arten von Netzwerkkabeln wählen. Es sind: *Ein ungeschirmtes Netzwerkkabel (unshielded twisted-pair, UTP) mit RJ-45 Steckverbindung. Oder *Eine Mediumanschlusseinheit mit RJ-45 und BNC Steckverbindungen (optional).
0100TB und die Software zu installieren, und um die Karte mit dem Netzwerk zu verbinden. Installieren Sie den EPC-0100TB (Siehe Kapitel 2). Schließen Sie den Medienverbinder an den EPC-0100TB an und fügen Sie dann die Karte in den PCMCIA-Einschub ein. Installieren Sie die PCMCIA Software (Siehe Kapitel 3).
(1) Aktivitäts-LED: Sie kann an das Netzwerk übertragene Signale überwachen und hat die Farbe Grün. Die grüne Aktivitäts-LED leuchtet auf, um anzuzeigen, das der EPC-0100TB Signale an das Netzwerk übermittelt. Diese LED ist normalerweise ausgeschaltet. Sie wird ständig leuchten, wenn die Karte Signale an das Netzwerk übermittelt.
LED auch bei Stromfluss ausgeschaltet bleibt, prüfen Sie die Kabelverbindung des RJ-45. 2.3 Installation des EPC-0100TB Um den EPC-0100TB zu installieren gehen Sie bitte vor wie folgt: 1. Schalten Sie das Notebook aus. 2. Stecken Sie die PCMCIA Karte (mit der 68-Pin Steckverbindung dem PCMCIA- Einschub zugewandt) in den PCMCIA Slot.
Socket Services Version 1.01 uClient Treiber (Enabler) 3.1.2 Vorgabe - und Setup-Optionen Die EPC-0100TB Optionseinstellung hängt von der Software ab, die genutzt wird, um den Adapter zu konfigurieren. Der EPC-0100TB kann über das ecardcs.exe Kartenservice Client Treiberprogramm wirksam geschaltet werden.
300, 320, 340, 360 I/O 300 Tabelle 3-1.2.1 Client Treiber Optionseinstellungen 3.2 Installation Bevor Ihr Notebook den EPC-0100TB erkennen kann, ist es notwendig, dass Sie die Installationssoftware installieren. Dieser Abschnitt gibt Ihnen einen kurzen Überblick über den Installationsprozess. 3.2.1 Installationsprogramm Der EPC-0100TB wird mit einem Installationsprogramm geliefert, das es Ihnen erlaubt, den Installationsvorgang zu automatisieren.
Seite 10
Bedienunganleitung Schritt 5. Waren Sie nicht erfolgreich, fahren Sie bitte mit dem nächsten Schritt fort.
Treiber erst nach den Card and Socket Services geladen wird. Schalten Sie Ihren Rechner aus und führen Sie den EPC-0100TB in den Slot. Die Karte kann nur in eine Richtung eingeschoben werden. Bringen Sie dann das Netzwerkkabel an der PC-Karte an.
Seite 12
Bedienunganleitung Bild 3.3.1-1 Opening Screen...
Seite 13
Bedienunganleitung Drücken Sie <Enter>, um mit dem Installationsprogramm fortzufahren. Das Programm wird Sie dann nach dem Verzeichnisnamen fragen, wo die Treiberdateien gespeichert werden sollen. können <Enter> drücken, Vorgabeverzeichnis zu akzeptieren, oder einen neuen Namen eingeben und <Enter> drücken, um mit der Installation fortzufahren. PCMCIA ETHERNET CARD INSTALLATION PROGRAM ENTER PATH TO INSTALL...
Seite 14
Bedienunganleitung Das nächste Bild wird Sie auffordern, sich für die automatische oder manuelle Konfiguration zu entscheiden. Wählen Sie die automatische Konfiguration (Auto Configuration), wenn Sie eine Schnellinstallation durchführen und die Vorgabeeinstellungen der Konfiguration nutzen wollen. Sollten Sie verschiedene Einstellungen selbst bestimmen wollen, wählen Sie bitte die manuelle Konfiguration (Custom Configuration).
Bedienunganleitung 3.3.2 Automatische Konfiguration Wenn Sie die automatische Konfiguration gewählt haben, wird das Programm selbständig herausfinden, welchen IRQ und welchen I/O Port der EPC-0100TB benutzen kann. Nach erfolgreicher Konfigurationsfindung wird das Programm das folgende Bild zeigen. PCMCIA ETHERNET CARD INSTALLATION...
Seite 16
Bedienunganleitung Nach Ausführen des Konfigurationsprozesses werden Sie dazu aufgefordert, den Netzwerktyp auszuwählen, in den Sie Treiber installieren möchten. Wählen Sie über die Cursortasten und <Enter> ein Netzwerkbetriebssystem aus der Liste. PCMCIA ETHERNET CARD INSTALLATION SELECT DRIVERS YOU WANT TO INSTALL Please select the network drivers that you want to install.
Seite 17
Bedienunganleitung Nach der Wahl ihres Netzwerkbetriebssystems wird das Installationsprogramm einige Dateien auf Ihrem Startlaufwerk kopieren und/oder ändern. Ihre CONFIG.SYS-Datei wird dahin gehend geändert, dass sie den Client Treiber (ECARDCS.EXE) beinhaltet. Nach erfolgreicher Installation sollte folgende Nachricht erscheinen: PCMCIA ETHERNET CARD INSTALLATION INSTALLATION SUCCESSFUL! INSTALL has created/modified your CONFIG.SYS file to enable the PCMCIA Ethernet adapter.
Das erste Untermenü, das erscheint, ist das Interrupt Untermenü. Um ein Interrupt auszuwählen, bewegen Sie die Cursortasten zum Interrupt Ihrer Wahl und klicken Sie auf <Enter>. Die für den EPC-0100TB zur Verfügung stehende Interrupts sind 3, 4, 5, 9, 10, 12 und 15.
Seite 19
Bedienunganleitung I/O Port Auswahl Um einen I/O Port anzuwählen, bewegen Sie die Cursortaste zur ausgewählten I/O Adresse und drücken Sie <Enter>. Vorhandene I/O Ports sind 300H, 320H, 340H und 360H. PCMCIA ETHERNET CARD INSTALLATION SELECT I/O PORT Please select the I/O Port that you would like your PCMCIA Ethernet Adapter to use.
Treibern und Dateiänderungen, die nötig sind um den EPC- 0100TB zu aktivieren. 3.4.1 Aktivierungsprogramm Ein Kartenservice Client Treiberprogramm kann Ihren EPC-0100TB aktivieren. Ecardcs.exe Das Kartenservice Client Treiberprogramm ecardcs.exe kommuniziert mit dem PCMCIA Controller Ihres Notebooks. Das Installationsprogramm wird Ihrer CONFIG.SYS-Datei automatisch eine Zeile mit folgender Syntax und folgendem...
Seite 21
Bedienunganleitung CONFIG.SYS Beispiele Falls Sie EMM386.EXE in Ihrer CONFIG.SYS-Datei installiert haben, streichen Sie bitte die Speicheradresse D400-D7FF aus Ihrem System. EPC-0100TB braucht diesen Platz, um Ethernet ID und CIS aus dem On-Board Flash Memory zu lesen. [Beispiel] DEVICE=EMM386.EXE NOEMS X=D400-D7FF oder DEVICE=EMM386.EXE NOEMS X=D000-DFFF...
Netzwerksegmentes korrekt terminiert sind. Terminieren Sie das offene Ende des Netzwerksegmentes mit einem 50- Ohm Abschlusswiderstand. 3. Auf Grund des EPC-0100TB-Fehlers können Sie sich nicht ins Netzwerk einloggen. Mögliche Gründe für dieses Symptom: eine schlechte Verbindung, inkorrekte Installation des EPC-0100TB im PCMCIA- Einschub oder ein defekter Einschub am Notebook.
