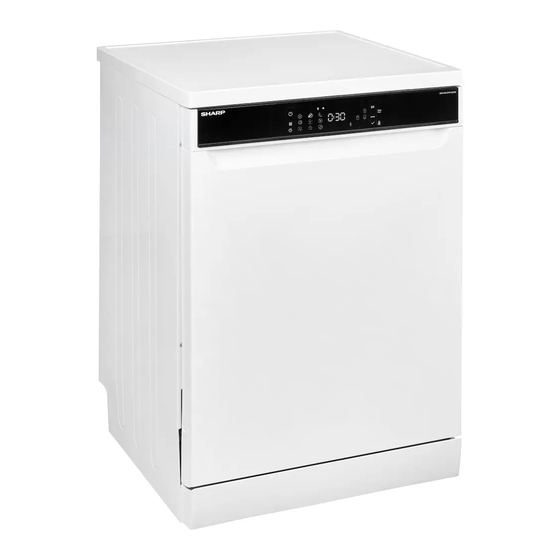

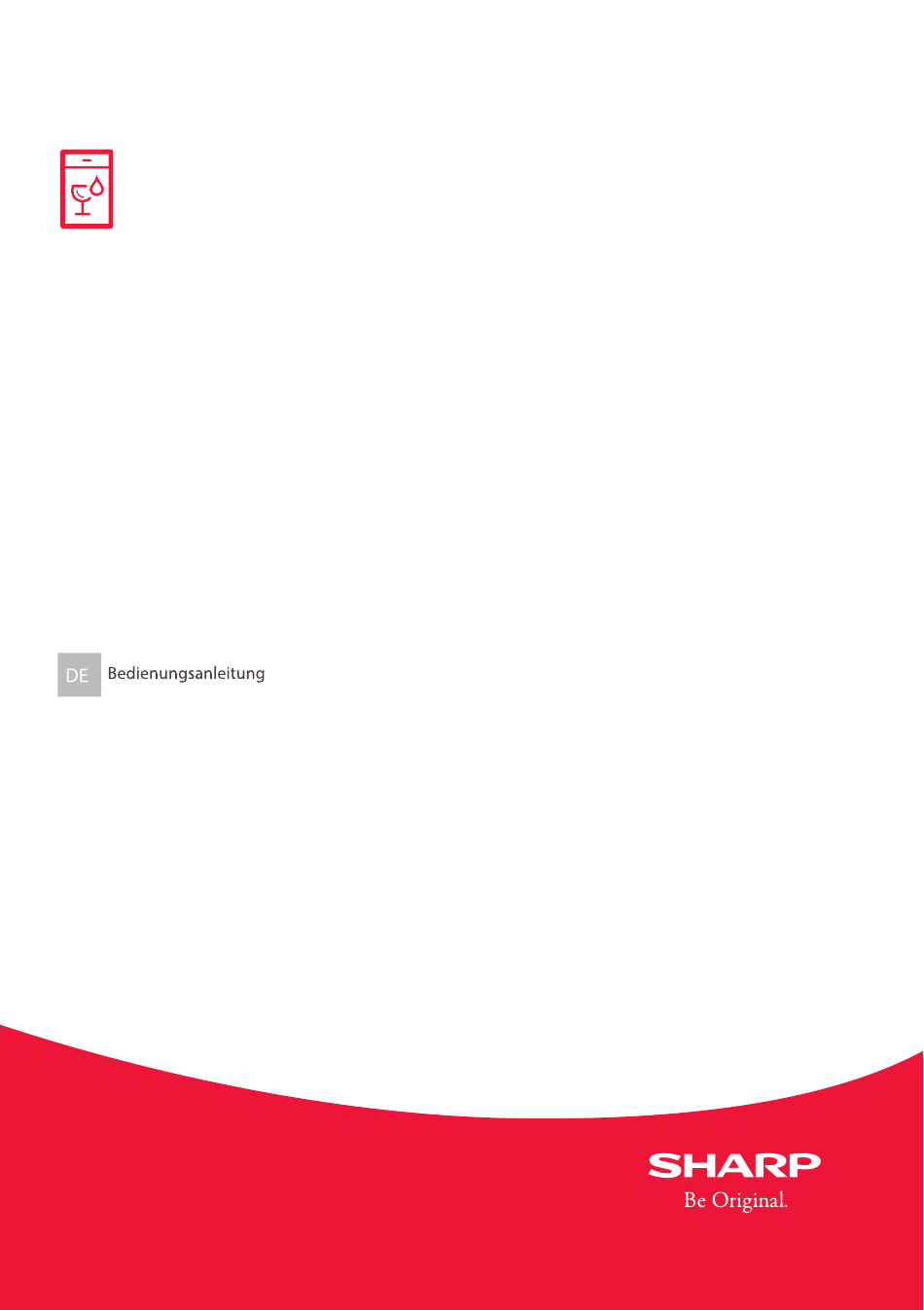

- Seite 1 Home Appliances QW-NA3YF42AW-DE QW-NA3YF42AI-DE QW-NA3YF42AM-DE Geschirrspüler...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. In dieser Gebrauchsanweisung finden Sie wichtige Sicherheitshinweise sowie Informationen zur Bedienung und Wartung Ihres Geräts. Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch und bewahren Sie sie sorgfältig auf. Symbol Bedeutung Lebensgefahr/Gefahr schwerer Verletzungen...
- Seite 3 INHALT 1 SICHERHEITSHINWEISE ................1 1.1 Allgemeine Sicherheitshinweise ..................1 1.2 Hinweise zur Aufstellung ....................2 1.3 Hinweise zum Betrieb .....................3 2 AUFSTELLEN UNDANSCHLIESSEN ............5 2.1 Positionierung des Geräts ....................5 2.2 Wasseranschluss ......................5 2.3 Zulaufschlauch .......................5 2.4 Ablaufschlauch .......................6 2.5 Elektrischer Anschluss....................6 2.6 Einbau unter einer Arbeitsplatte ..................7 3 TECHNISCHE DATEN ..................
- Seite 4 1. SICHERHEITSHINWEISE 1.1 Allgemeine Sicherheitshinweise • Lesen Sie diese Gebrauchsanweisung vor der ersten Benutzung des Geräts aufmerksam durch, und bewahren Sie sie sorgfältig auf. Prüfen Sie Gerät und Verpackung auf eventuelle Beschädigungen.Sind Schäden erkennbar, das Gerät nicht einschalten! Kundendienst kontaktieren! •...
- Seite 5 1.2 Hinweise zur Aufstellung • Geeigneten und sicheren Aufstellungsort auswählen! • Befolgen Sie die Anweisungen zur Aufstellung und zum Anschluss des Geräts! • Bei Reparaturen ausschließlich Original-Ersatzteile verwenden! Das Gerät vor dem Aufstellen von der Stromversorgung trennen! Sicherstellen, dass in Ihrer elektrischen Hausinstallation die gesetzlich vorgeschriebenen Sicherungen installiert sind! Alle elektrischen Anschlüsse müssen mit den Daten...
- Seite 6 1.3 Hinweise zum Betrieb • Dieses Gerät ist für den Gebrauch in Privathaushalten ausgelegt. Nicht für andere Zwecke einsetzen! Bei gewerblicher Nutzung erlöschen alle Garantieansprüche. Nicht auf die geöffnete Tür stellen oder setzen. Keine Lasten auf die Tür stellen. Ausschließlich Spülmittel und Klarspülmittel verwenden, welche für Spülmaschinen geeignet sind.
- Seite 7 Reparaturen dürfen nur durch qualifizierte Kundendiensttechniker ausgeführt werden! Bei Nichtbeachtung erlöschen alle Garantieansprüche. Das Gerät vom Stromnetz trennen, bevor mit den Reparaturarbeiten begonnen wird. Immer am Stecker ziehen, nicht am Netzkabel! Den Hahn für das Zulaufwasser schließen. Bei Betrieb mit niedriger Spannung wird die Leistung des Geräts beeinträchtigt.
- Seite 8 2. AUFSTELLEN UND 2.3 Zulaufschlauch ANSCHLIESSEN 2.1 Positionierung des Geräts Das Gerät an einem Ort aufstellen, der leichtes Beladen und Entladen ermöglicht. Das Gerät nicht an Orten aufstellen, an denen die Umgebungstemperatur unter 0 °C fallen kann. Lesen und beachten Sie alle Warnungen auf der Verpackung, bevor Sie die Verpackung entfernen und das Gerät aufstellen!
- Seite 9 2.4 Ablaufschlauch 2.5 Elektrischer Anschluss WARNUNG:Das Gerät ist für 220–240 V ausgelegt. Wenn Ihre Elektroinstallation mit 110 V arbeitet, schalten Sie einen Transformator 110/220 V (3000 W) zwischen. Schutzkontaktstecker des Geräts mit einer passenden Steckdose mit geeigneter Spannung und Stromstärke verbinden. Der Abwasserschlauch kann entweder Ist keine Erdung vorhanden, direkt an den Wasserabfluss oder den...
- Seite 10 2.6 Einbau unter einer Arbeitsplatte Es muss ausreichend Platz für den Einbau unter der Arbeitsplatte vorhanden sein, sowie Platz für die Schlauch- und Kabelverbindungen (1).Wenn der Platz unter der Arbeitsplatte nicht ausreicht, nehmen Sie die Abdeckplatte des Geschirrspülers ab (siehe Abbildung 2). WARNUNG: Sicherstellen, dass die Arbeitsplatte stabil ist und das Gerät sicher gehalten wird.
- Seite 11 3.2 Technische Daten 3. TECHNISCHE DATEN Kapazität 14 Maßgedecke Abmessungen (mm) Höhe 850 (mm) Breite 598 (mm) Tiefe 598 (mm) Gewicht (netto) 50,2 kg Betriebsspannung / 220–240 V / Netzfrequenz 50 Hz, Stromaufnahme 10 (A) Leistungsaufnahme 1900 (W) Maximal:1 (MPa), Zulaufwasserdruck 3.1 Gerät im Überblick Minimal:0,03...
- Seite 12 RECYCLING • Einige Gerätekomponenten und Verpackungselemente sind wiederverwertbar. • Kunststoffe sind mit den international vereinheitlichten Symbolen gekennzeichnet: (>PE<, >PP< usw.) • Die Pappteile der Verpackung bestehen aus recycelter Pappe.Sie können für erneutes Recycling in Papiercontainern entsorgt werden. • Einige Materialien dürfen nicht über den Hausmüll entsorgt werden.
- Seite 13 Entsorgung Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B.
- Seite 14 Entsorgung Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B.
- Seite 15 Entsorgung (CH) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altgerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro-und Elektronikaltgeräte, z.B.
- Seite 16 Smaltimento Il simbolo del bidone della spazzatura barrato riportato sul prodotto o sulla sua confezione indica che l’apparecchiatura non deve essere smaltita con altri rifiuti domestici, ma richiede, invece, uno smaltimento differenziato. È possibile smaltire gratuitamente le vecchie apparecchiature presso un punto di raccolta comunale idoneo per le vecchie apparecchiature elettriche ed elettroniche, ad es.
- Seite 17 4. VOR DER VERWENDUNG überläuft. Sie können einen Trichter (4) verwenden, der das Befüllen vereinfacht. DES GERÄTS Setzen Sie die Kappe wieder auf und schließen Sie sie. Füllen Sie nach jeweils 4.1. Vorbereitung Ihrer Spülmaschine 20-30 Zyklen mit (etwa 1 kg) Salz nach, bis auf die erste Benutzung der entsprechende Behälter voll ist.
- Seite 18 4.4. Teststreifen Lassen Sie etwa Halten Sie 1 Minute lang Schütteln Warten Sie den Streifen Stellen Sie den Härtegrad Wasser durch Sie den (1 Minute ins Wasser Ihrer Maschine ein. den Wasser- Streifen. lang). (1 Sekunde). hahn laufen. second munite munite HINWEIS: Standardmäßig ist die Stufe auf 3 eingestellt.
- Seite 19 Fügen Sie das richtige Waschmittel für Spülmittel in Kurzprogrammen verwenden. das gewählte Programm hinzu, damit die Bei solchen Programmen sollten Sie optimale Leistung gewährleistet ist. Die Spülmittel in Pulverform verwenden. erforderliche Waschmittelmenge hängt vom Wenn bei Ihnen Probleme bei der Programm, der Beladungsmenge und dem Verwendung von kombinierten Spülmitteln Verschmutzungsgrad des Geschirrs ab.
- Seite 20 Die werkseitige Einstellung ist „4”. Wenn das Geschirr nicht ordnungsgemäß trocknet oder fleckig ist, erhöhen Sie den Härtegrad. Wenn sich aus Ihrem Geschirr blaue Flecken bilden, senken Sie den Härtegrad. Stufe Klarspülerdosis Anzeige Kein Klarspüler r1 wird am Display wurde ausgegeben angezeigt.
- Seite 21 5. GESCHIRRSPÜLER BELADEN WARNUNG: Zur Vermeidung von Befolgen Sie die Laderichtlinien, um den Verletzungen sollten Besteckteile und Geschirrspüler effizient zu nutzen. Messer mit langem Griff und scharfen Die Beladung Ihres Spitzen wie Serviergabeln, Brotmesser usw. Haushaltsgeschirrspülers bis zur immer mit dem scharfen oder spitzen Ende angegebenen Kapazität trägt zur Energie- nach unten oder waagerecht eingelegt und Wassereinsparung bei.
- Seite 22 Klappbare Ständer SOFT TOUCH (SANFTE BERÜHRUNG) Die klappbaren Ständer im oberen Korb sind Oberer Korb dazu geeignet, Höhenverstellbare Ablagen größere Gegenstände, wie Töpfe, Pfannen Diese Ablagen erhöhen das usw. besser unterbringen zu können. Wenn erforderlich, kann jedes Teil einzeln oder alle Fassungsvermögen des oberen Korbs.
- Seite 23 DE – 20...
- Seite 24 Oberer Besteckkorb Der obere Besteckkasten ist dazu da, dass Sie ihre Gabeln, Löffel und Messer, lange Gerätschaften und kleine Teile unterbringen können. Da er leicht aus der Maschine genommen werden kann, ermöglicht dies, dass Sie ihr Besteck nach dem Spülvor-gang zusammen mit dem Korb heraus nehmen können.
- Seite 25 5.2 AlternAtive KorbbelAdungen Unterer Korb Oberer Korb Beispiele für Geschirrspüler ungeeignete Teile • Zigarettenasche, Kerzenreste, Schuhcreme, Farbe, Chemikalien, Teile aus Eisenlegierungen. • Gabeln, Löffel und Messer mit Griffen aus Holz, Knochen, Elfenbein oder mit Perlmuttbeschichtung; geklebte Teile, Teile, die mit scheuernden, sauren oder basischen Chemikalien verunreinigt sind.
- Seite 26 DE – 23...
- Seite 27 • Die Programmdauer kann sich je nach Geschirrmenge, Wassertemperatur, Umgebungstemperatur und ausgewählten Zusatzfunktionen ändern. • Die für andere als das Öko-Programm angegebenen Werte sind nur Richtwerte. • Das Öko-Programm dient zur Reinigung von normal verschmutztem Geschirr, da es für diese Verwendung das effizienteste Programm im Hinblick auf seinen kombinierten Energie- und Wasserverbrauch ist.
- Seite 28 7. BEDIENELEMENT HINWEIS: Wenn Sie die Maschine ausschalten, nachdem Sie die Verzögerungszeit ausgewählt und das Programm gestartet haben, wird die Verzögerungszeit gelöscht. 4. Anzeige „Restzeit“ Der Programmablauf kann über „Waschen“, „Klarspülen“, „Trocknen“, „Ende-Anzeigen“ und „Restzeitanzeige“ verfolgt werden. 1. Taste „Ein/Aus“ 2.
- Seite 29 hygienischere Spülphase zu gewährleisten. HINWEIS: Wenn Sie ein Programm als Favorit abspeichern möchten, drücken Sie die 12. Anzeige „Halbe-Befüllung-Option“ Tasten „Programm“ (2) und „Zeitverzögerung“ (3) Mit der Option „Halbe Befüllung“ können Sie Ihr gleichzeitig. Um ein Programm aus den „Favoriten“ Geschirr auf drei verschiedene Arten spülen: in auszuwählen, drücken Sie 3 Sekunden lang die beiden Körben, nur im oberen Korb und nur im...
- Seite 30 sind. Die werkseitige Einstellung ist „S3“. Sobald die Leuchte „Ende“ leuchtet, Energiesparmodus drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten. So aktivieren oder deaktivieren Sie den Energiesparmodus Befolgen Sie die unten angegebenen Schritte: 1. Öffnen Sie die Tür und drücken Sie die Tasten „Programm“...
- Seite 31 8. REINIGUNG UND WARTUNG Die Reinigung Ihres Geschirrspülers ist wichtig, um seine Lebensdauer zu sichern. Sorgen Sie dafür, dass die Wasserenthärtungseinstellung korrekt vorgenommen und die richtige Menge an Reinigungsmittel verwendet wird, um Kalkablagerungen zu vermeiden. Füllen Sie das Spezialsalz nach, wenn die Salzsensorleuchte aufleuchtet.
- Seite 32 8.3 Abwasserpumpe Große Lebensmittelreste oder Fremdkörper, die nicht von den Filtern aufgefangen wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann höher als der Filter. Warnung, Gefahr von Schnittverletzungen! Achten Sie beim Reinigen der Abwasserpumpe darauf, dass Sie sich nicht an Glasscherben oder spitzen Gegenständen verletzen.
- Seite 33 9. FEHLERBEHEBUNG Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.
- Seite 34 FEHLER MÖGLICHE URSACHE MASSNAHME Korrekte Spülmittelmenge verwenden, wie in Nicht genügend Spülmittel. der Programmübersicht angegeben. Dosierung von Klarspülmittel bzw. Klarspülmittelmenge bzw. Wasserenthärter zu niedrig eingestellt. Wasserenthärtungsstufe erhöhen. Weiße Rückstände auf dem Geschirr. Wasserenthärtungsstufe erhöhen, Salz Hohe Wasserhärte. nachfüllen. Deckel des Salzbehälter nicht richtig Deckel des Salzbehälter auf korrekten Sitz geschlossen.
- Seite 35 Automatische Fehlerwarnungen und Abhilfemaßnahme FEHLERCODE MÖGLICHE URSACHE ABHILFEMASSNAHME Stellen Sie sicher, dass der Wasserhahn aufgedreht ist und Wasser läuft. Störung des Trennen Sie den Einlassschlauch vom Wasserhahn und Wassereinlasssystems reinigen Sie den Filter des Schlauchs. Wenden Sie sich an den Kundendienst, falls der Fehler weiterhin auftritt.
- Seite 36 Service & Support Visit Our Website sharphomeappliances.com DE-30...
