Inhaltszusammenfassung für North Star Ökosoft 35

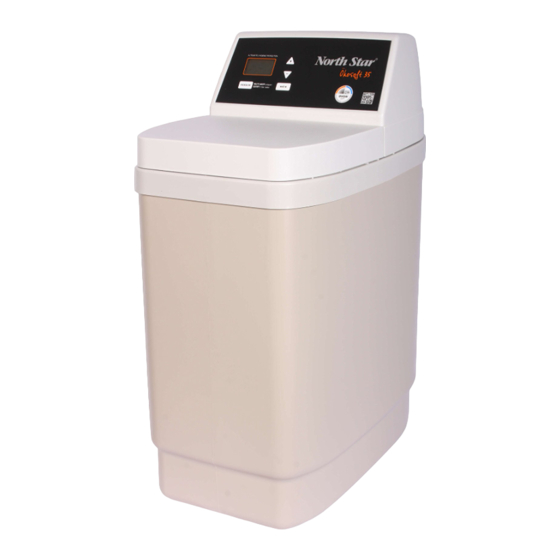

- Seite 1 Betriebsanleitung Programmieranleitung Mengengesteuert Proportionalbesalzung Max. 25°C DVGW-Zertifizierte Enthärtungsanlage 40er Kapazität Modell North Star Ökosoft 35 Aqmos Wasseraufbereitung GmbH, Borsigstrasse 51, D-63110 Rodgau, Tel: 06106-770 10 30, Fax: 06106-770 10 31, E-mail: info@aqmos.com...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise • Installieren Sie den Enthärter nicht an Orten, an denen es zu Frost und Feuchtigkeit kommen kann. • Die Anlage darf keiner dauernden Sonnenbestrahlung ausgesetzt werden. • Frost oder Heizwasserschäden sind nicht durch die Garantie abgedeckt. • Die maximale Temperatur des Wassers darf 25°C nicht übersteigen. •... -
Seite 3: Beschreibung Der Anlage
2. Beschreibung der Anlage Der Wasserenthärter NSC 25G oder NSC 35G oder NSC60G dient ausschließlich der Enthärtung bzw. Teilenthärtung von Trink-und Nutzwasser. Funktionsstörungen und Schäden durch Kalk in wasserführenden Leitungen und daran angeschlossenen Systemteilen werden durch den Einsatz vermindert bzw. angeschlossen. Der Wasserenthärter wird über einen hochmodernen Mikroprozessor gesteuert. - Seite 4 5. Technische Daten und Abmessungen Model NSC 35G Anlage-Code Nennkapazität nach EN14743 (mol) Max. Regeneriermittelverbrauch pro Regeneration (kg) 0,84 1,17 Regenerierwasserbedarf, ca. (Liter) 85,0 86,8 Nenndurchfluss m³/h Druckverlust bei Nenndurchfluss (Bar) 0,33 wechselnde Durchflussmenge @ 1 Bar (m³/h) 1,68 Menge an Hochleistungsharz (Liter) 10,3 Wassertemperatur...
-
Seite 5: Servicetelefon:
Installation a) Angaben zum Aufstellungsort und Einbau Es Wird empfohlen, das Gerät zunächst an den vorgesehenen Standort zu transportieren. Bitte beachten Sie die Angaben zum Öffnen auf dem Karton. (Nicht über Kopf öffnen!) • Vorbedingungen für den Einbau Zu beachten sind die allgemeinen Richtlinien, allgemeine Hygienebedingungen, die technischen Daten und die örtlichen Installationsvorschriften. - Seite 6 In unmittelbarer Nähe ist folgendes für den Betrieb nötig: 1. ein Kanalanschluss (mind. DN50) 2. separater Netzanschluss (230V/50Hz) 3. Bodenablauf, sollte kein Bodenablauf vorhanden sein, muss eine separate Sicherheitseinrichtung (z.B. Wasserstopp) eingebaut werden 4. Die Spannungsversorgung (230V/50Hz) und der erforderliche Betriebsdruck müssen laufend garantiert sein.
- Seite 7 Stecken Sie die Adapter (mit O-Ringen ausgestattet) in den Eingang und Ausgang. Die Plastik-Clips von oben in die vorgesehene Stelle einrasten lassen. Bitte an den Adaptern ziehen, um den korrekten Sitz der Clips zu überprüfen. d) Anschluss an die Verschneidearmatur •...
-
Seite 8: Anlage Programmieren
f) Anschluss Schlauch für die Ableitung des Regenerationswasser An der Rückseite des Enthärter-Kopfes befindet sich oberhalb des Rohwassereinganges die Tülle für den Anschluss des Schlauches zur Ableitung des Regenerationswassers in den Kanal. Da hier das Wasser mit Druck herausfließt, soll der Schlauch gut am Kanalanschluss befestigt werden. Die Ableitung des Wassers kann auch nach oben erfolgen, darf aber die Höhe von 2m ab Boden nicht überschreiten. - Seite 9 Wichtig! Dies ist ein DVGW geprüfter Wasserenthärter. Das DVGW Zertifikat ist nur gültig, wenn die unteren Werkseinstellungen strengstens eingehalten werden. Bei Änderungen erlischt DVGW-Zertifizierung für Ihre gekauftes Gerät und gleichzeitig die Garantieleistung oder Gewährleistungsansprüche. „Clean“: ON Dauer des Spülvorganges (Clean minutes): 3 Minuten Maximum zwischen zwei Regenerationen: 4 Tage 97% Feature: ON Einstellung der Rück-und Schnellspülzeiten: Ba—3, Fr-a...
- Seite 10 e. Zeitpunkt der Regenerationsdurchführung („Recharge Time“) Im nächsten Schritt wird der Zeitpunkt der Regenerationsdurchführung (Standard 2.00 AM) angezeigt (Recharge Time). Über die +/- Tasten kann die Uhrzeit verändert werden. Durch das Drücken der Menü/OK-Taste bestätigen. Das Display kehrt zur Uhrzeit zurück. Die Anlage ist fertig programmiert. f.
- Seite 11 Vermerk Dieser Enthärter ist DVGW-zertifiziert. Diese Zertifizierung ist nur gültig, solange das Clean- feature auf ON und die Anzahl der Minuten 3 eingestellt ist. • Maximum zwischen zwei Regenerationen Der Enthärter sucht automatisch den optimalen Regenerationsabstand anhand des Wasserverbrauchs. Auf dieser Art läuft der Enthärter am ökonomischsten. Es kann aber auch ein maximaler Abstand in Tagen zwischen zwei Regenerationen gesetzt werden.
- Seite 12 • Einstellung der Uhranzeige Werkseitig ist die Uhr auf 24h-Modus gesetzt. Es kann auch auf 12h-Modus umgestellt werden: Zur Einstellung die Menü/OK-Taste drücken und halten bis im Display „000--“ erscheint. Drücken Sie zweimal die Menü/OK-Taste bis „24hr“ im Display zu sehen ist. Über die UP (+) und DOWN (-) Tasten kann in den 12hr Modus gewechselt werden.
- Seite 13 h. Regenerationsarten Manchmal ist eine Auslösung der Regeneration von Hand notwendig. Zwei Beispiele hierfür: • Sie haben einen hohen Wasserverbrauch durch Gäste, Extra-Wäsche und die Restkapazität reicht daher nicht mehr für den ganzen Tag. • Sie haben vergessen, rechtzeitig den Solebehälter mit Salztabletten aufzufüllen. Um die Regeneration unmittelbar auszulösen halten Sie die Menü/OK-Taste gedrückt, bis auf dem Display „sofort Regeneration“...
- Seite 14 9. Lösungsvorschläge a. Error-Meldungen Der Computer besitzt eine Selbstdiagnosefunktion und überprüft seine elektronischen Komponenten auf ihre Funktion. Folgende Fehlermeldungen sind möglich: Err 01, Err 02 Kabel zu Mikroschalter defekt, Ventil defekt Err 03 Position Mikroschalter Err 04 Motor Err 05 Platine Error quittieren: 1.
- Seite 15 Ein sauberer Injektor ist die Grundvoraussetzung für das einwandfreie Funktionieren der Anlage. Der Injektor befördert während der Regeneration die Salzlösung aus dem Salzlösebehälter in den Ionenaustauschbehälter. Wenn der Injektor verstopft ist, z.B. durch Verunreinigungen im Wasser, kann der Enthärter nicht richtig arbeiten, Sie bekommen somit hartes Wasser. Um dies zu vermeiden, ist die Installation eines Filters vor der Anlage vorgeschrieben.
- Seite 16 e. Stromunterbrechung Wird der elektrische Anschluss unterbrochen, ist das Display ohne Anzeige, aber der Speicher behält die korrekte Zeit für 48h aufrecht. Der Enthärter wird nicht regenerieren, aber weiches Wasser produzieren, das nicht registriert wird. Evtl. ist eine Regenerationsauslösung per Hand notwendig. Bei Stromunterbrechung länger 48 Stunden, beginnt das Display zu blinken.
-
Seite 17: Reparaturteile Für Anlage
11. Reparaturteile für Anlage Servicetelefon: 06106 / 7701030... - Seite 18 Servicetelefon: 06106 / 7701030...
- Seite 19 Servicetelefon: 06106 / 7701030...
- Seite 20 Servicetelefon: 06106 / 7701030...
- Seite 21 Servicetelefon: 06106 / 7701030...
