Stromanschluss
Sicherung(en)
2
3
Lautsprecheranschluss
4
Status Anzeige
5
Remote Anschluss
6
Hochpass-Filter
7
Frequenzweiche
8
Tiefpass-Filter
9
Bass Boost
10
Eingangsempfindlichkeit
11
Line Eingang (Cinch)
12
Hochpegel-Eingang

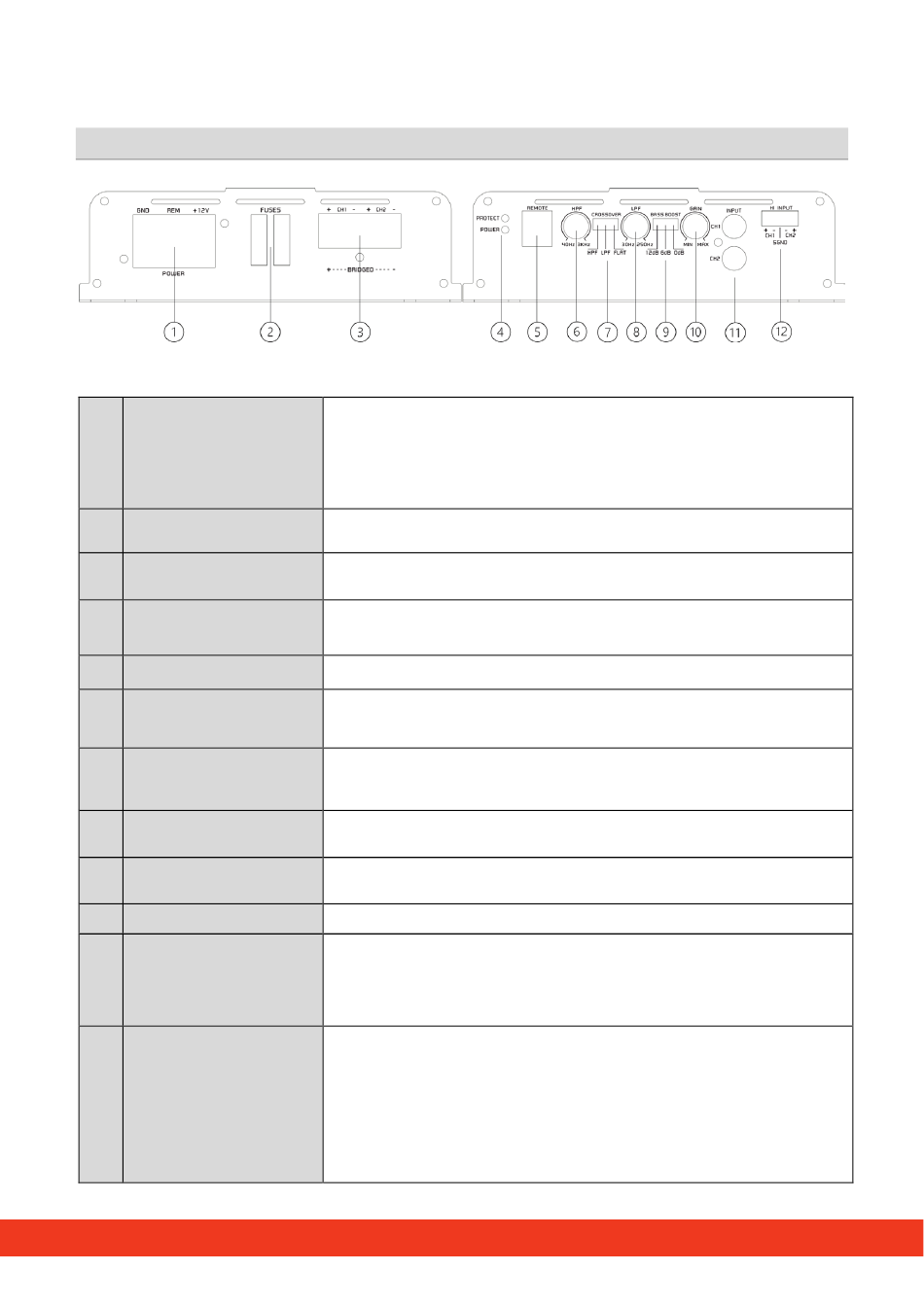

IRIDIUM SERIES
GROUND ZERO GZIA 100.2 / 200.2
Einstellungen und Funktionen
+12V
Dauerstrom-Anschluss (+)
(z.B. direkt an den Pluspol der Batterie)
REM
Remote-Anschluss des Steuergerätes
(nicht bei Verwendung des Hochpegeleingangs)
GND
Masse-Anschluss an der Karosserie (-)
(z.B. direkt an den Minuspol der Batterie)
Eine defekte Sicherung sollte ausschließlich durch eine Sicherung mit
demselben Wert ersetzt werden
Zum Anschluss der Lautsprecherkabel
(Impedanz ≥ 2 Ohm im Stereobetrieb / 4 Ohm im Brückenbetrieb)
POWER
PROTECT
Buchse zum Anschluss der Pegelfernbedienung
Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb dieser
Einstellung werden tiefe Frequenzen gefiltert (40 Hz bis 3000 Hz)
Mittels des Schalters wird der Hochpass-(HPF) oder der Tiefpass-Filter (LPF)
aktiviert. In der FLAT Stellung wird der gesamte Frequenzbereich
wiedergegeben
Mittels des Reglers wird die Übergangsfrequenz gewählt, oberhalb dieser
Einstellung werden hohe Frequenzen gefiltert (30 bis 250 Hz)
Mit Hilfe dieses Schalters kann die Basswiedergabe bei einer Frequenz von
50 Hz um 6 oder 12 dB angehoben werden.
Regler zur Einstellung der Eingangsempfindlichkeit
Buchsen zum Anschluss der Cinch-Kabel (RCA)
Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Anstelle des Cinch-Einganges kann alternativ der Hochpegel-Eingang genutzt
werden. Hierbei werden die Lautsprecherausgänge des Quellgerätes (Radio)
direkt angeschlossen. Der Verstärker schaltet hierbei automatisch ein, sobald
ein Signal anliegt (Auto-On Funktion). Der REM (Remote) Eingang des
Stromanschlusses bleibt in dieser Betriebsart unbenutzt
Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht
gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
Gerät in Betrieb
Fehler (Schutzschaltung aktiv)
