Geräteübersicht

Receiver Vorderseite

Receiver Rückseite

Fernbedienung

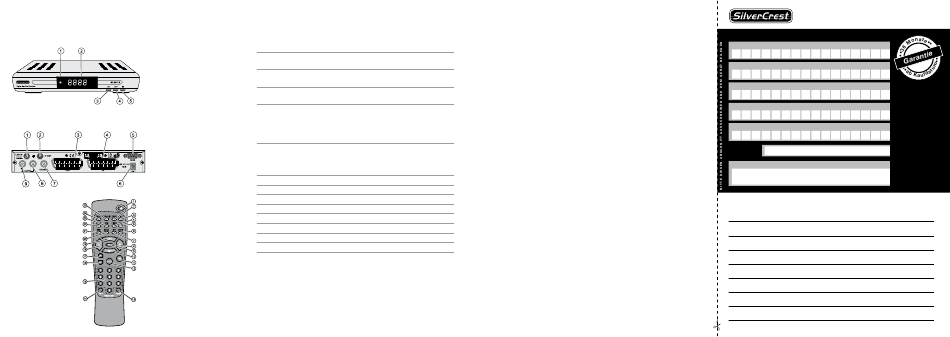

Geräteübersicht

Die Receiver Vorderseite

–

Infrarotempfänger für die Signale der Fernbedienung

LED-Display

Zeigt den Programmplatz im Betriebsmodus an.

Zeigt die Uhrzeit im Standby-Modus an.

Taste CH-

Wechsel zum nächst niedrigeren Programmplatz

Cursor-Bewegung abwärts

Taste CH+

Wechsel zum nächst höheren Programmplatz

Cursor-Bewegung aufwärts

Taste Standby

Einschalten und auf Standby-Betrieb schalten

Halten Sie diese Taste länger als 10 Sekunden gedrückt,

werden die Werkseinstellungen wieder hergestellt.

Achtung! Dadurch gehen Ihre persönlichen Einstellungen

verloren.

Die Receiver Rückseite

LNB IN

LNB-Anschluss für Antennen-Kabel

IF OUT

LNB-Anschluss für einen zweiten Satelliten-Receiver

VCR (Ausgang)

SCART-Anschluss Video-Gerät

TV (Ausgang)

SCART-Anschluss TV-Gerät

RS 232

Serielle Schnittstelle

+ DC 11V – 14V

Anschluss für externes Netzteil / 12- V-Kabel

COAXIAL

Digitaler koaxialer Audio-Ausgang

AUDIO L

Audio-Stereo-Anschluss L(inks)

AUDIO R

Audio-Stereo-Anschluss R(echts)

Garantie

100% Black+Silver

for light surfaces

Absender Bitte Blockschrift in GROSSBUCHSTABEN • Kästchen beachten

Name

Vorname

Straße

serviceadresse:

cOmAG handels AG

PLZ und Ort

Zillenhardtstr. 41

D-73037 Göppingen

service-hotline:

+ 49 (0) 7161 / 50 30 633

Telefon mit Vorwahl

e-mail:

hotline@comag-ag.de

Modell:

Unterschrift des Käufers

Fehlerangabe:
