DEUTSCH

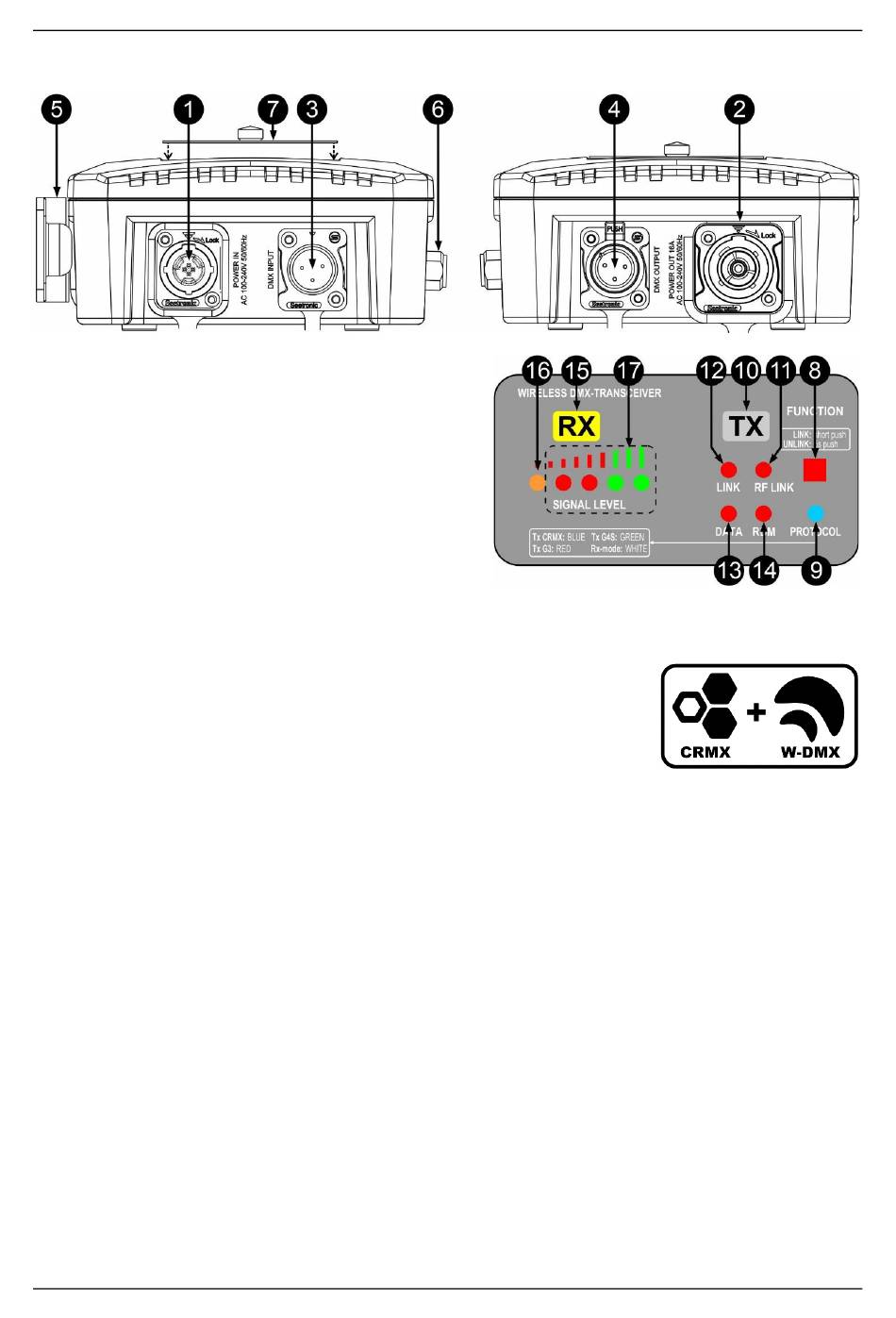

BESCHREIBUNG
1. STROM-EINGANG:
Eingangsanschluss,
Netzkabel angeschlossen.
2. STROMAUSGANG:
Ausgangsstecker mit 16 A Anschlussleistung.
3. DMX-EINGANG: 3-poliger XLR-Stecker.
4. DMX OUTPUT: 3p XLR-Buchse für Daisy-Chaining in
der Truss.
5. OMEGA BASE: abnehmbarer Sockel, der verwendet
werden kann, während das Gerät in der Traverse
befestigt ist.
6. N-TYPE ANTENNENANSCHLUSS: Schließen Sie
hier die mitgelieferte 5dBi-Antenne an, mit oder ohne ELBOW-Anschluss.
7. ABDECKPLATTE: muss bei Verwendung im Freien zum Schutz vor Naturgewalten angebracht werden.
8. FUNKTIONS-Taste: zum Einstellen des gewünschten Modus (TX oder RX), des Datenprotokolls (CRMX,
G3, G4/G4S) und des Pairing / Unpairing: siehe nächstes Kapitel für weitere
Informationen.
9. PROTOKOLL-LED:
Senderprotokoll:
• Blaue :
• Grün:
• Rot:
10. TX-INDICATOR LED: arbeitet im Sendermodus, wenn sie leuchtet.
11. RF-LINK-LED: Zeigt an, dass eine aktive drahtlose Verbindung besteht.
12. LINK-LED: zeigt an, dass der Sender versucht, eine Verbindung mit ungepaarten Empfängern
herzustellen
13. DATA LED: zeigt an, dass DMX-Daten gesendet/empfangen werden.
14. RDM-LED: zeigt an, dass RDM-Daten empfangen werden.
15. RX-INDICATOR LED: arbeitet im Empfängermodus, wenn sie leuchtet.
16. ORANGE LED: leuchtet während des Verbindungsaufbaus, wird dunkel, wenn die Verbindung hergestellt
ist
17. SIGNALPEGELANZEIGEN: zeigt die Stärke des empfangenen drahtlosen DMX-Signals an.
MECHANISCHE INSTALLATION
Der WTR-DMX TRANSCEIVER IP Mk2 kann sowohl für die Architekturbeleuchtung als auch für den Einsatz
auf der Bühne verwendet werden. Bei beiden Anwendungen werden Sie das Gerät auf unterschiedliche Weise
installieren:
• Einsatz auf der Bühne: Einbau in Traversen (Overhead Rigging)
• Architektonische Beleuchtung: Installation an einer Wand
BRITEQ
®
Seetronic
hier
wird
das
Seetronic
Die
Farbe
ändert
®
LumenRadio
CRMX-Protokoll
W-DMX G4S-Protokoll
W-DMX G3-Protokoll
IP-POWER-
mitgelieferte
IP-POWER-
sich
mit
dem
3/6
WTR-DMX TRANSCEIVER IP Mk2
BEDIENUNGSANLEITUNG
gewählten
