Inhaltszusammenfassung für Abus TVAC200001

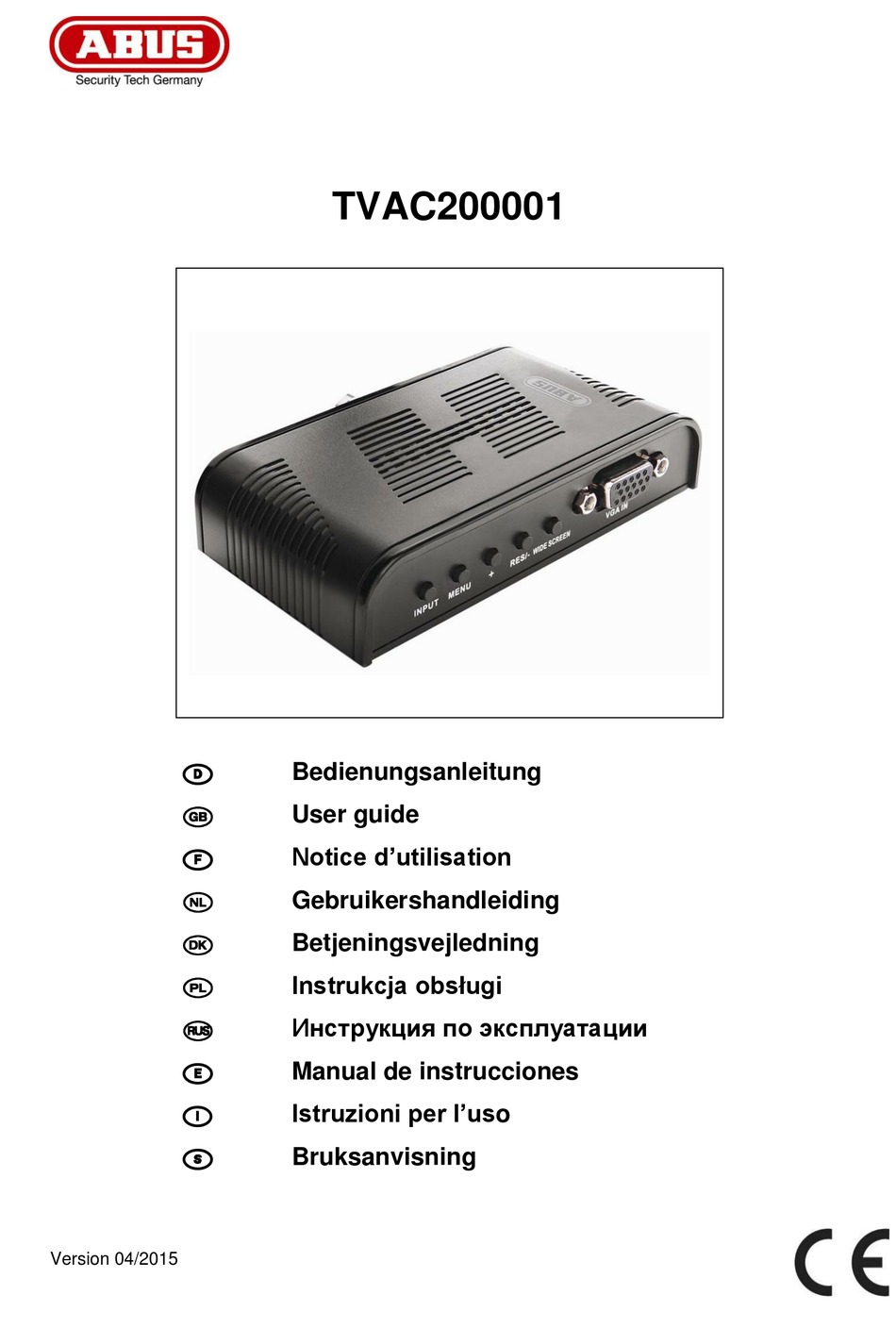

- Seite 1 TVAC200001 Bedienungsanleitung User guide Notice d’utilisation Gebruikershandleiding Betjeningsvejledning Instrukcja obsługi Инструкция по эксплуатации Manual de instrucciones Istruzioni per l’uso Bruksanvisning Version 04/2015...
- Seite 2 Niniejsza instrukcja obsługi zawiera ważne Diese Bedienungsanleitung enthält wichtige wskazówki dotyczące uruchamiania i obsługi. Hinweise zur Inbetriebnahme und Pamiętaj o tym, także przekazując produkt Handhabung. osobie trzeciej. Zachowaj instrukcję do Achten Sie hierauf, auch wenn Sie dieses wykorzystania w przyszłości! Produkt an Dritte weitergeben.
- Seite 3 TVAC20001 Bedienungsanleitung Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com Version 04/2015 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Seite 4 Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird...
-
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Auspacken
Deutsch Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten! Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an. -
Seite 7: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung ....................8 Lieferumfang ............................ 8 Merkmale und Funktionen ....................... 8 Beschreibung der Anschlüsse und Tasten ..................9 Wartung und Reinigung ......................... 11 5.1. Wartung ..........................11 5.2. Reinigung ..........................11 Entsorgung ............................ 11 Technische Daten .......................... 12... -
Seite 8: Bestimmungsgemäße Verwendung
Deutsch 1. Bestimmungsgemäße Verwendung Dieser Konverter kann Videosignale von CVBS und S-Video in ein VGA Signal umwandeln und ein VGA-Signal durchschleifen. Sie haben somit die Möglichkeit mit diesem Konverter einen Rekorder oder eine Kamera per BNC-Anschluss an einem Monitor mit VGA-Eingang zu nutzen. Als zusätzliche Funktion können Sie auch einen weiteres VGA Signal an dem VGA Eingang am Konverter anzuschließen und dann zwischen analoger Videoquelle und VGA-Signal (z.B. -
Seite 9: Beschreibung Der Anschlüsse Und Tasten
Deutsch 4. Beschreibung der Anschlüsse und Tasten Frontseite Funktionstasten INPUT MENU RES/- WIDE SCREEN VGA IN Rückseite S-VIDEO IN CVBS IN VGA OUT DC 5-12V POWER LED Beschreibung der Anschlüsse VGA IN VGA Signaleingang für beispielsweise einen Rekorder oder PC DC 5-12V Spannungsversorgung. - Seite 10 Deutsch Beschreibung der Funktionstasten INPUT Auswahl des gewünschten Eingangssignals. Oben links am Monitor wird eine Anzeige mit dem aktuellen Eingang eingeblendet. Es stehen folgende Auswahlmöglichkeiten zur Verfügung: S-Video, VGA und CVBS (BNC) MENU Durch Betätigen dieser Taste gelangen Sie ins Menü. Durch wiederholtes Drücken dieser Taste können Sie zwischen den Menüpunkten wechseln.
-
Seite 11: Wartung Und Reinigung
Deutsch 5. Wartung und Reinigung 5.1. Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Seite 12: Technische Daten
Deutsch 7. Technische Daten Typennummer TVAC20001 Eingänge 1x BNC (VBAS, 1Vss), 1x S-Video, 1x VGA Ausgang 1x VGA Auflösungen (4:3) 800*600 Pixel @ 60Hz 800*600 Pixel @ 75Hz 1.024*768 Pixel @ 60Hz 1.280*1.024 Pixel @ 60Hz 1.600*1.200 Pixel @ 60Hz Auflösungen (16:9 / 16:10) 1.280*720 Pixel @ 60Hz 1.366*768 Pixel @ 60Hz... - Seite 103 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
