Radix HS-870VACI Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

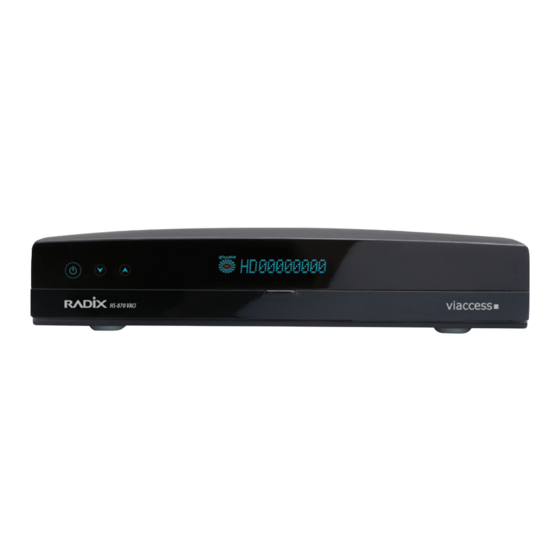

HS-870 VACI
Benutzerhandbuch
2 Viaccess
Card Schlitz
Secured
•1 Common Interface unterstützen
•Voll kompatibel zu DVB-S/S2 Satelliten-Standard
•Gesichert Viaccess CAS (ACS 5.0) eingebaut
•Mehrere Ausgang Auflösungen: 1080p
•USB 2.0 Host / USB PVR Fähig
•Firmware aufspielen über OTA & USB 2.0
•Hochglanz-Front und Deckel
German / Français / Italiano

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Radix HS-870VACI

Inhaltszusammenfassung für Radix HS-870VACI

  • Seite 1 HS-870 VACI Benutzerhandbuch 2 Viaccess Card Schlitz Secured •1 Common Interface unterstützen •Voll kompatibel zu DVB-S/S2 Satelliten-Standard •Gesichert Viaccess CAS (ACS 5.0) eingebaut •Mehrere Ausgang Auflösungen: 1080p •USB 2.0 Host / USB PVR Fähig •Firmware aufspielen über OTA & USB 2.0 •Hochglanz-Front und Deckel German / Français / Italiano...

  • Seite 2: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Sicherheitsanweisungen Die Settop Box (STB) wurde so hergestellt, dass sie den internationalen Sicherheitsstandards entspricht. Lesen Sie folgende Sicherheitsanweisungen genau durch, bevor Sie das Gerät bedienen.  NETZVERSORGUNG 12V 2.0A  ÜBERLASTUNG Überlasten Sie nicht die Steckdose, das Verlängerungskabel oder den Adapter, da dies einen Elektrobrand oder -Schock zur Folge haben kann.  FLÜSSIGKEITEN Halten Sie Flüssigkeiten von der STB fern. Das Gerät darf weder herabtropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, noch dürfen mit Flüssigkeiten gefüllte Gegenstände, wie beispielsweise Vasen, auf das Gerät gestellt werden.  KABEL Verwenden Sie nur standardmässige geprüfte Kabel, um eine Fehlfunktion der STB zu verhindern.

  • Seite 3: Korrekte Entsorgung Von Altgeräten (Elektroschrott)

     BLITZSCHLAG oder NICHTGEBRAUCH Ziehen Sie während eines Gewitters oder bei Nichtgebrach den Netzstecker aus der Steckdose.  KLEINE GEGENSTÄNDE Halten Sie kleine Gegenstände wie Münzen von der STB fern. Sie können durch die Lüftungsschlitze der STB fallen und ernst hafte Schäden verursachen.  ERDUNG Das Antennenkabel MUSS an der Betriebserdung der Antenne GEERDET WERDEN. Die Erdungsanlage muss den nationalen Standards für elektrische Sicherheit entsprechen. Die Steckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Hinweis Entsorgen Sie alte Batterien aus Umweltschutzgründen an den vorgesehenen Stellen. Wenden Sie sich bei Problemen an Ihren Fachhändler. Denken Sie daran, dass die STB Ihr Zugang zur digitalen Unterhaltung ist.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsangabe 1. Vor dem Start 1.1 Allgemeine Funktionen ................................6 1.2 Zubehör ......................................6 2. Allgemeine Beschreibung Ihrer STB 2.1 Frontblende ....................................7 2.2 Rückblende ....................................8 2.3 Fernbedienung .................................... 9 3. Anschlüsse 3.1 Anschliessen der STB .................................. 11 4. Erste Schritte 4.1 Grundfunktion ....................................12 4.1.1 Umschalten des Senders ..............................12 4.1.2 Lautstärkeregelung .
  • Seite 5 Inhaltsangabe 5.3 Systemeinstellung ..................................30 5.3.1 Spracheinstellungen ................................30 5.3.2 Bildeinstellung ..................................30 5.3.3 Zeiteinstellungen ................................. 30 5.3.4 Bildschirm Anzeige ................................31 5.3.5 Software Update .................................. 31 5.3.6 Weitere Einstellungen ................................. 32 5.4 CI-Schacht und Extras .................................. 33 5.4.1 CI (Common Interface) Schacht ............................33 5.4.2 Extras ....................................33 6. USB PVR 6.1 VDR RCU ......................................

  • Seite 6: Vor Dem Start

    1. Vor dem Start 1.1 Allgemeine Funktionen  Empfang hochauflösender und standardmässig auflösender digitaler TV-Programme  Microsoft VC-1, MPEG-2 und MPEG-4 Part 10 AVC HD / H.264 Unterstützung und DVB-S/S2 konform  Mehrfache Ausgangs-Auflösungsmodi: 1080i, 720p, 576p, 576i  Bildschirm-Menü in Full-HD - Auflösung  6000 Programmspeicherplätze  Vorprogrammierte Senderliste nach gewählten Region  USB - PVR Aufnahmefunktion  HDMI Ausgang  1 SCART für TV und VCR  Dolby Digital Audio Ausgang (Downmixing)  Cinch Audio Ausgänge für HiFi Verstärker und Digital Audio sowie Optischer Ausgang  1 Common Interface Steckplatz  2 Viaccess Secured Card Schlitz  50 Satelliten programmierbar  SCPC/MCPC Sender empfangbar von den C/Ku Band Satelliten  DiSEqC 1.0 & 1.2 Regeltechnik  DiSEqC 1.3 mit USALS Funktion  Teletext unterstützt durch VBI und interner Software  5 Favoritenlisten programmierbar  Wiederaufruf-Funktion der letzten Sender...

  • Seite 7: Allgemeine Beschreibung Ihrer Stb

    2.Allgemeine Beschreibung Ihrer STB 2.1.1 Frontblende 2 SMART CARD POWER Schaltet den Receiver ein/aus (power) Wechselt die Sender oder verschiebt den Cursor im Menü nach oben oder unten ANZEIGE Anzeige für Programmnamen usw. USB-Buchse Für das SW-Upgrade über USB / PVR Aufnahmen CI-Schacht Common Interface Steckplatz 2 SMART CARD Steckplatz Smart Card Steckplatz (Viaccess, Nagra, Conax, ...).

  • Seite 8: Rückseite

    2.2 Rückseite 950~2150MHz 13/18V 400mA MAX IF EINGANG „F“ Anschluss für die Satellitenantenne. Wenn Sie über einen weiteren Satellitenempfänger verfügen, können Sie OUTPUT diesen (mit eingeschränkten Funktionen) an diese “ LNB Durchschleife-Ausgangsbuchse” anschliessen. An PC anschliessen. RS232 überträgt Daten an den Computer oder umgekehrt. RS-232C Anschluss an Audio Eingangsbuchsen am TV-Gerät AUDIO OUT (Left/Right) oder einem externen Audiosystem. Anschluss an Composite V ideo Eingangsbuchse am T V-Gerät VIDEO OUT oder einem externen V ideosystem. Anschluss an eine digitale Audiokomponente mit optischem Kabel S/PDIF Anschluss an die HDMI Eingangsbuchse am T V-Gerät oder einem externen HDMI OUT digitalen Gerät. (HDMI zu HDMI, HDMI zu DVI + Audio Buchsen) Anschluss an Komponenten Eingangsbuchse am TV-Gerät COMPONENT(YPbPr) oder einem externen Videosystem.

  • Seite 9: Fernbedienung

    2.3 Fernbedienung Power Schaltet zwischen Betriebs-und Standbymodus um. Für das hin- und herschalten zwischen TV- und TV/SAT AV-Modus. Screen Stellt die Auflösung ein. Motor Bewegen den Motor Einstellungsmenü. OPT+ Wechselt in den Untertitel-Modus Bewegen Sie den Video / Audio-Einstellungs- menü. Wechselt in den Teletext-Modus. Zeigt die Zeiteinstellung für den Sleep-Timer an. Lesezeichen setzen bei Time-Shift oder Wiedergabe. Gehe zu Lesezeichen PAUSE- Die Wiedergabe wird angehalten PLAY- Startet die Video Wiedergabe. Slow- Verlangsamt die W iedergabe Sprung zum nächsten Segment (Gesamtdauer/10) REW- Zurückspulen des Films FF- Schnelles Vorspulen des Filmes Sprung zum vorherigen Segment(Gesamtdauer/10). STOP- Stoppt die Wiedergabe/Aufnahme REC- Start video recording. LIST- Vorbehalten. Zeigt den Programmführer an. Zeigt das Hauptmenü an.
  • Seite 10 2.3 Fernbedienung Bestätigt die Auswahl. Wenn Sie während des TV- oder Radiomodus die Taste OK drücken, wird die Programmliste angezeigt Geht zum vorherigen Menü zurück. RETURN Die geändertenWerte werden gespeichert. Beendet das aktuelle Menü EXIT Stellt den Lautstärkepegel ein und verschiebt den Cursor nach links oder rechts im Menü. Wechselt die Programme oder verschiebt den Cursor im Menü nach oben oder unten. Zeigt Programminformationen an. Diese Taste funktioniert gleich wie die blaue Taste im Menü. Schaltet den Audioausgang stumm. Drücken Sie die Stummschalttaste, -/+ oder die Pfeiltasten()um abzubrechen. Wählt verfügbarer Audio-Modus aus. Diese Taste funktioniert gleich wie die rote Taste im Menü. Stellt den Timer für die Aufnahme. Diese Taste GRÜN funktioniert gleich wie die grüne Taste im Menü. Zeigt die Senderliste. Diese Taste funktioniert GELB gleich wie die gelbe Taste im Menü. Diese Taste hat die gleiche Funktion wie die BLAU blaue Taste auf der Menü. Zeigt die Favoritenliste an Zeigt die Satellitenprogrammliste. TV/RADIO Schaltet zwischen TV- und Radioprogramm um. Zifferntas- Steuert die numerische Bedienung und wech- selt die Sender direkt. PAUSE Pauses Live signal. Zeigt die HD / SD-Senderliste an.

  • Seite 11: Connecting Your Stb

    3.Connections 3.1 Connecting Your STB Digital TV with HDMI jack 950~2150MHz 13/18V 400mA MAX Normal TV Digital TV with Component (YPbPr) jack 1. Standort des Receivers  Installieren Sie den Receiver in horizontaler Lage. Stellen Sie keine schweren Gegenstände auf den Receiver.  Installieren Sie den Receiver nicht an folgenden Orten: Orte, die Erschütterungen oder direkter Sonneneinstrahlung ausgesetzt sind, feuchte Orte, Orte mit zu hohen oder niedrigen Temperaturen und nicht belüfteten Orten. 2. Anschluss des Receivers an die Satellitenschüssel  Schliessen Sie nach der Installation Ihrer Satellitenantenne das Koaxialkabel vom LNB der Antenne an die IF-EINGANGSKLEMME an der Geräterückseite an. Alle Kabelanschlüsse sollten per Hand angezogen werden. Verwenden Sie kein Werkzeug beim Anziehen der Anschlüsse. Das Kabel sollte 75 Ohm Impedanz und koaxial verdrillt sein und am Ende einen F-Stecker vorweisen.

  • Seite 12: Erste Schritte

    4.Erste Schritte 4.1 Grundfunktion 4.1 Grundfunktion Da die Boot OTA Prüfung werkseitig auf „ Ein“ eingestellt ist, wird die Meldung zur Überprüfung von OTA eingeblendet, wenn Sie das Netzkabel einstecken oder die Taste POWER an der Vorderseite des Gerätes drücken. Drücken Sie die Taste „ OK“, um die aktuelle OTA-Software zu überprüfen. OTA bedeutet “ Over the Air” (durch die Luft) und ist eine Methode, um die aktualisierte Software via Satellit herun- terzuladen, allerdings muss der Empfang ab ASTRA 19,2° gewährleistet sein . Drücken Sie die rote Taste (Modus), um die Boot OTA Prüfung ein- oder auszus- chalten. Falls diese auf „ Aus“ eingestellt ist, wird das Fenster zur Überprüfung von OTA beim Startvorgang nicht eingeblendet. Achten Sie darauf, dass das Netzkabel während der Softwareaktualisierung eingesteckt bleibt und die Stromversorgung gewährleistet ist. Wenn die Stromversorgung während der Softwareaktualisierung unterbrochen wird, kann dies verheerende Schäden am Produkt zur Folge haben. Nach dem Neustart des Receivers erscheint das Bild links, wo Sie gebeten werden das Land und die Sprache auszuwählen. Danach wird Ihnen die vorprogram- mierte Senderliste angezeigt, welche länderspezifisch zur Verfügung steht und ausgewählt werden kann. 4.1.1 Umschalten des Senders Sie können den Sender anhand drei verschiedener Methoden umschalten  Methode1 : Drücken Sie die Pfeiltasten(/).  Methode2 : Um einen Sender direkt auszuwählen, drücken Sie eine Sender nummer mithilfe der numerischen Tasten (0-9).

  • Seite 13: Infoleiste

    4.1 Grundfunktion 4.1.3 Infoleiste Die Programminformationen werden immer eine bestimmte Zeit lang angezeigt, wann immer Sie zwischen den Sendern umschalten. Allgemeine Information Drücken Sie die Taste Info (i), um allgemeine Informationen über den aktuellen Sender, wie zum Beispiel Programmnummer und Name, aktuelles Datum und Zeit, Signal-Pegel und -Qualität, zu sehen. Sie können ebenfalls die Informationen des Satelliten und des Transponders sehen.  Symbole werden automatisch markiert, wenn das aktuelle Programm entspre chende Informationen, wie zum Beispiel Untertitel, Teletextinformationen, HD Übertragung-sprogramme, verschlüsseltes Programme, Gesperrte Sender, Dolby und Videofor mate (1080i, 720p,..), liefert. Detaillierte Senderinformationen Sie können detaillierte Informationen über das aktuelle Programm durch Drücken der Taste Info (i) erneut anzeigen. Mit den Pfeiltasten(/)können Sie zu den aktuellen/folgenden Senderinformationen gelangen. Hinweis: Dieser Dienst ist nur verfügbar, wenn der Service-Provider die detaillierten Senderin- formationen unterstützt. 4.1.4 Auswahl des Audiomodus Wenn das aktuelle Programm diese Funktion unterstützt, kön-nen Sie die Audiosprache und den Audiomodus auswählen.

  • Seite 14: Auswahl Von Untertiteln

    4.1 Grundfunktion 4.1.5 Auswahl von Untertiteln Falls das aktuelle Programm Untertitel anbietet, können Sie Untertitel auswählen. 1. Drücken Sie die Taste OPT+. 2. Drücken Sie die Pfeiltasten(/)um Untertitel ein/auszuschalten. 3. Drücken Sie die Pfeiltasten(/)um den gewünschten Untertitel auszuwählen. Der Untertitel wird in der ausgewählten Sprache im unteren Bereich des Bildschirms angezeigt.  Wählen Sie in der Untertitel-Sprachenliste „ Aus“ aus, um Untertitel nicht mehr anzuzeigen. Drücken Sie die Taste Subt. OPT+ erneut oder drücken Sie die Taste Exit, um zum Ansichtsmodus zurückzukehren. Hinweis: Sie können Ihre gewünschte Standard-Untertitelsprache durch Auswahl via Hauptmenü ->System Einstellungen-> Sprache-> Untertitel auswählen. 4.1.6 Auswahl des Teletexts Drücken Sie die Taste TXT auf der Fernbedienung. Teletextinformationen wie zum Beispiel Nachrichten, Wetter, Sport-Spielstände usw. werden am Bildschirm angezeigt. Vorausgesetzt wird, dass der aktuelle Sender über Teletext verfügt, andernfalls wird die Meldung “ Kein Teletext” angezeigt. Hinweise:  Mit diesem Gerät können Sie T eletextinformationen ansehen, auch wenn ihr T V-Gerät die Funktion nicht unterstützt. (/) ...

  • Seite 15: Pause

    4.1 Grundfunktion 4.1.8 Pause Wenn Sie die Taste PAUSE drücken, wird das Livebild unterbrochen (Standbild). Falls Sie die TimeShift-Funktion aktiviert und ein Aufnahmemedium (z.B. externe HDD) angeschlossen haben, starten Sie hiermit die TimeShift-Funktion. Falls kein Aufnahmemedium angeschlossen ist, halten Sie durch drücken der Taste Pause (II) nur das Livebild an (Standbild). time shift wird nicht unterstützt Mehr Informationen finden Sie unter Punkt 5.3.6 4.1.9 Auswahl des Videoformats (Auflösung) Sie können den Videoausgang entsprechend dem angeschlossenen TV-Gerät auswählen. 1. Drücken Sie die Taste SCREEN. Die Auflösung wird geändert und das Auflösungs-Fenster wird innerhalb von ca. 2 Sekunden ausgeblendet. 2. Jedes Mal, wenn Sie die SCREEN Taste drücken, wird die Auflösung in folgender Reihenfolge geändert: 1080i -> 720p -> 576p -> 576i ->1080i Auflösung und DTV Ausgang Video Ausgang Verfügbare Auflösung Ausgangs-Status RGB 576i Komponente (YPbPr) kein V ideo¬ausgangssignal...

  • Seite 16: Senderliste

    4.2 Senderliste Während Sie Fernsehen oder Radio hören können Sie die TV- oder Radiosender- liste sehen, indem Sie die Taste „ OK“ drücken. Schalten Sie die Senderlisten um, indem Sie die Taste TV/ Radio drücken. Das Symbol( € )hinter dem Senderna- men bedeutet, dass der Sender verschlüsselt ist. Das ( )Symbol hinter dem Sendernamen bedeutet, dass der Sender gesperrt ist. Wählen Sie den Sender mit den Pfeiltasten(///) und drücken Sie die Taste „ OK“, um den Sender zu sehen. Zur Favoritenliste hinzufügen Sie können Sender der gewünschten Favoritenliste hinzufügen. 1. Drücken Sie die GRÜNE Taste. 2. Wählen Sie die Favoritenliste mit der ROTEN Taste aus. 3. Wählen Sie die Sender, die Sie der Favoritenliste hinzufügen möchten mit den Pfeiltasten(/)aus und drücken Sie dann die Taste „ OK“. Sortieren einer Senderliste Sie können die Liste anhand der Reihenfolge des Satellits, Des Alphabets, verschlüsselt/entschlüsselt, gesperrt/nicht gesperrt erneut anordnen.

  • Seite 17: Programmführer (Epg)

    4.3 Programmführer (EPG) EPG zeigt Senderinformationen wie beispielsweise Sendertitel, Program- mzeitplan, Senderübersicht usw. an. Dieser Service ist jedoch abhängig vom Dienst-Anbieter. 1. Drücken Sie die Taste EPG, während Sie einen TV-Sender sehen oder einen Radiosender hören. Der EPG (Elektronischer Programmführer) wird angezeigt. 2. Wählen Sie einen Sender aus, von welchem Sie weitere Informationen erhalten möchten.  ROTE Taste: Schaltet zwischen Wochen- und Tages- Modus um.  Pfeiltasten(/): Wählen Sie den gewünschten Sender aus.  Pfeiltasten(/): Wählt ein Ereignis anhand von Zeit und Datum ` innerhalb desselben Senders aus. Es zeigt die Senderliste in30 Minuten Blöcken an. Sie können bis zu sieben Tage ab dem aktuellen Tag auswählen.  GRÜNE Taste: Reserviert die von Ihnen gewünschte Sendung im Timer. Um die Timerliste sehen zu können, verlassen Sie den EPG Modus und drücken Sie die Taste „...

  • Seite 18: Einen Sender Finden

    4.4 Timer-Einstellung 2. Wird die Timer Liste eingeblendet, wählen Sie eine leere Stelle aus und drücken Sie dann die Taste „ OK“. Das Timer-Einstellungsfenster wird eingeblendet. 3. Um ein Ereignis dem Timer hinzuzufügen, stellen Sie die Optionen ein, indem Sie die Pfeiltasten( )und die numerischen Tasten benutzen.   Die Optionen: Modus (Aufnahme, Erinnerung), Sender, Datum, Startzeit, Endzeit und Modus ( Einmal, täglich, wöchentlich.) 4. Wenn die Einstellungen abgeschlossen sind, wählen Sie mithilfe der Pfeiltasten(/)und drücken Sie dann die Taste „ OK“. Sie können die Timer Einstellungen in der Timer Liste überprüfen. Hinweis: Eine Minute vor der Aufnahme-Startzeit wird eine Meldung erscheinen, mit der Frage, ob mit der Aufnahme fortgefahren werden soll oder nicht. Um fortzufahren, drücken Sie die T aste „ OK“ oder brechen Sie ab mit „ Exit“. Im Betrieb Standby ohne Uhr (<1W), kann die Timer Funktion nicht ausgeführt werden. 4.5 Einen Sender finden Sie können einen gewünschten Sender leicht finden. 1. Drücken Sie dafür die Taste BLAU. Eine Suchliste mit Tastatur erscheint auf dem Bildschirm.

  • Seite 19: Menü Informationen

    4.6 Menü Informationen Sobald Sie die Kabel des Receivers ordnungsgemäss installiert und angeschlos- sen haben, erscheint auf dem Bildschirm ein Menü. Anwählbare Funktionen werden dabei optisch hervorgehoben. Die Bildschirmanzeige besteht aus den folgenden 5 Hauptmenüs: Sender Manager / Installation / System Einstellungen / CI-Schacht / Extras 1. Drücken Sie die Taste „ Menü“. 2. Wählen Sie mit den Pfeiltasten(/)Ihr gewünschtes Hauptmenü. 3. Sie können mit den Pfeiltasten(/)die Untermenüpunkte auswählen. Drücken Sie danach die T aste „ OK“. 4. Wählen Sie mit den Pfeiltasten(/)das gewünschte Menü aus. 5. Wählen Sie mit den Pfeiltasten(/)den gewünschten Punkt aus. 6. Wenn Sie ohne Speichern der Änderungen zum vorherigen Menü zurückkehren möchten, drücken Sie die Taste RETURN. 7. Wenn Sie das aktuelle Menü verlassen möchten, drücken Sie die T aste „ Exit“. 4.6.1 Menü...

  • Seite 20: Hauptmenü

    5.Hauptmenü 5.1 Sender Manager In diesem Menü können Sie TV- und Radiosender, sowie die Favoritenliste bearbeiten.  Zugriff auf den Sender Manager Modus: 1) Drücken Sie die „ Menü“ Taste. 2) Wählen Sie mit den Pfeiltasten(/)„Sender Manager“ aus. 3) Wählen Sie mit den Pfeiltasten(/) „ Gesamt Liste“ aus und drücken Sie danach die Taste „ OK“. Sie können ebenfalls auf den Sender Manager Modus zugreifen, indem Sie die ROTE Taste in der Gesamtsenderliste drücken. 1) Wählen Sie mit den Pfeiltasten(///)den Sender, den Sie bearbe iten möchten, aus und drücken Sie dann die Taste „ OK“. - Pfeiltasten (/) : Wählen Sie die Favoritenliste aus - Pfeiltasten (/) : Wählen Sie den Sender aus - ROTE Taste : Wählt alle Sender aus, wiederholtes Drücken hebt die A uswahl wieder auf. 2) Drücken Sie die GRÜNE T aste, damit das Bearbeitungsfenster eingeblendet wird. 5.1.1 Senderverwaltung Sender bearbeiten - Sperren / Entsperren Sie können einen oder mehrere Sender sperren oder entsperren. Sie können...
  • Seite 21 5.1 Sender Manager Sender bearbeiten - Hinzufügen zu Favoritenliste Sie können Sender der gewünschten Favoritenliste hinzufügen. 1) Wählen Sie mit den Pfeiltasten(/)„Hinzufügen“ aus und drücken Sie dann die Pfeiltaste(). 2) Wählen Sie mit den Pfeiltasten(/)Ihre gewünschte Favoritenliste aus und drücken Sie dann die Taste „ OK“. 3) Drücken Sie die Taste „ Exit“, um zu speichern. Sender bearbeiten - Sender löschen 1) Wählen Sie mit den Pfeiltasten(///)den Sender, den Sie löschen möchten und drücken Sie danach „ OK“. Sie können auch mehrere Sender auswählen. 2) Wählen Sie mit den Pfeiltasten(/)„Löschen“ aus. Drücken Sie danach die Pfeiltaste()und dann „ OK“. 3) Drücken Sie die Taste „ Exit“. 4) Nun erscheint das Fenster für die Passworteingabe. 5) Die ausgewählten Sender werden gelöscht, sobald das Passwort eingegeben wurde. Sender bearbeiten - einen Sender (oder Favoritenliste) umbenennen: Sie können den Sendernamen oder den Namen einer Favoritenliste wie gewünscht ändern.

  • Seite 22: Sender Verschieben

    5.1 Sender Manager Sender sortieren: Sie können die Liste nach Alphabet „ ABC“, „ Verschlüsselt“, „ Sperren“ und „ Übersprin- gen“, in der Gesamtliste oder der Favoritenliste erneut anordnen. 1) Wählen Sie mit den Pfeiltasten(/)die Sender aus, die Sie sortieren möchten und drücken Sie dann die GELBE Taste. 2) Wählen Sie mit den Pfeiltasten(///)den gewünschten Sortiermodus aus und drücken Sie dann die Taste „ OK“. 3) Drücken Sie die Taste „ Exit“, um zu speichern. Hinweis: Wählen Sie „ Wiederherstellen“, um zum Status vor der Sortierung zurückzukehren. Sender verschieben: Sie können einen oder mehrere Sender verstellen. 1) Wählen Sie mit den Pfeiltasten(/)den Sender aus, den Sie verschieben möchten. Drücken Sie anschliessend die Taste „ OK“. Sie können mehrere Sender auswählen. 2) Gehen Sie mit den Pfeiltasten(/)zu der gewünschten Position. 3) Drücken Sie danach die BLAUE Taste. Live Sie können die Live-Übertragung des ausgewählten Senders über das Live-Fenster ansehen. Ebenso werden Informationen vom Satelliten und vom Sender im unteren Teil des Live-Fensters angezeigt.

  • Seite 23: Zugangssperre

    5.1 Sender Manager Zugangssperre Wenn Sie „ Ein“ auswählen, müssen Sie das Kennwort jedes Mal eingeben, wenn Sie den STB aus dem Standby starten. 1) Wählen Sie im Menü „ Kindersicherung“ mit den Pfeiltasten(/) „ Zugang“ aus und setzen Sie es mit den Pfeiltasten(/)auf „ Ein“. Menü Sperre Wenn Sie „ Ein“ auswählen, müssen Sie das Kennwort jedes Mal eingeben, wenn Sie auf das Hauptmenü zugreifen. 1) Wählen Sie mit den Pfeiltasten(/) im Kindersicherungsmenü das Menü aus und setzen Sie es mit den Pfeiltasten(/)auf „ Ein“. Passwort ändern: Sie können Ihr Passwort mit dem werkseitigen Standardwert “ 0000” wie folgt ändern: 1) Wählen Sie im Kindersicherungs-Menü mit den Pfeiltasten(/) „ Passwort ändern“ aus und drücken Sie dann die Taste „ OK“. Das Dialogfeld „ Passwort ändern“ wird eingeblendet. 2) Geben Sie mit den Zifferntasten (0-9) das alte Passwort ein. 3) Geben Sie das Neue Passwort ein. 4) Geben Sie unter „...

  • Seite 24: Automatischer Suchlauf

    5.2 Installation 5.2.1 Automatischer Suchlauf Wenn Sie „ Satellit“ auswählen, um den Sender gemäss Antenneneinstellung abzufragen, kann Ihr Receiver automatisch den Satelliten nach neuen Sendern absuchen. 1. Drücken Sie die Taste „ Menü“. 2. Wählen Sie mit den Pfeiltasten(/)„Installation“ aus. 3. Wählen Sie mit den Pfeiltasten(/) „ Automatischer Suchlauf“ aus und drücken Sie anschliessend die Taste „ OK“. 4. Wählen Sie den Satelliten aus, um den Sender zu suchen. Wenn Sie die Satelliten Inforationen / Paramenter ändern möchten, drücken Sie die BLAUE Taste (bearbeiten). 5. Wählen Sie mit den Pfeiltasten(/)die Parameter aus. - LNB Oszillatorfreq.: Sie können die vordefinierte lokale Frequenz mit den P feiltasten(/) auswählen oder manuell eine bestimmte Frequenz mit den numerischen Tasten eingeben. Wenn Sie „ Universal“ (oder Unicable) usgewählt haben, wird der 22KHz Ton deaktiviert. - DiSEqC Nummer: Setzen Sie den DiSEqC Port auf „...
  • Seite 25 5.2 Installation - Einstellen für Unicable Betrieb: Schritt 1. Richten Sie die Satellitenantenne auf den gewünschten Satelliten aus. Schritt 2. Schließen Sie das Ant-Kabel am Unicable LNB an. Schritt 3. Schließen Sie das Unicable LNB an einen Splitter und anschließend den Splitter an die LNB-Eingänge der beiden getrennten Receiver an. Schritt 4.Wurden alle Schritte ordnungsgemäss ausgeführt, können Sie nun einen der Receiver für die weiteren Einstellungen einschalten. Schritt 5.Wählen Sie das Menü „Automatischer Suchlauf“ im Installations menü und wählen Sie mit den Pfeiltasten(/)den Satelliten aus. Schritt 6.Drücken Sie die Taste „OK“ und anschließend die Pfeiltaste(Edit), um den Cursor zu den Satellitenparametern zu verschieben. Schritt 7.Wählen Sie bei „LNB Oszillatorfreq.“ Mit den Pfeiltasten(/) „ Unicable“ aus und drücken Sie danach die Taste „OK“. Das Menü „ Unicable“ wird angezeigt. Schritt 8.Wählen Sie mit den Pfeiltasten(/)den vorgegebenen Wert aus oder wählen Sie Ihren gewünschten User band freq using Number Key. Beispiel) IF Kanal IF Frequenz IF Kanal IF Frequenz 1284MHz 1748MHz 1400MHz 1864MHz 1516MHz 1680MHz 1632MHz 2096MHz Schritt 9.Nachdem Sie den IF Sender ausgewählt haben, wird die IF Frequenz durch Drücken der Taste „Zurück“ oder „Exit“ gespeichert.

  • Seite 26: Manueller Suchlauf

    5.2 Installation 5.2.2 Manueller Suchlauf Sie können Sender der ausgewählten Satelliten über Transponder abfragen, sofern Sie die Transponderinformation kennen. 1. Wählen Sie im Menü „ Installation“ mit den Pfeiltasten(/) „ Manueller Suchlauf“ aus und drücken Sie dann die Taste „ OK“. 2. Führen Sie folgende Einstellungen aus, um den Manuellen Suchlauf auszuführen: - Satellit: Wählen Sie mit den Pfeiltasten(/)einen Satelliten aus der Liste aus. Drücken Sie anschließend die Taste „ OK“. - Transponder: Stellen Sie mit den Pfeiltasten(/)den Transponder für den ausgewählten ein. Drücken Sie danach die Taste „ OK“. Sie können auch mehrere Transponder auswählen. Wenn Sie den gewünschten Transponder nicht finden können, ändern Sie die Transponderinformationen wie folgt: - LNB Oszillatorfreq. / Antennen Einstellung / DiSEqC Nummer/ 22KHz/ Burst: Siehe Automatischer Sendersuchlauf.
  • Seite 27 5.2 Installation Methode2: Wählen Sie DiSEqC 1.1 aus. Damit können Sie zwischen bis zu 16 Satelliten umschalten. Sie können die An- tennen- und LNB Informationen für die Senderabfrage einstellen. Ist die Antenne nicht korrekt eingestellt, können Sie den Sender nicht abfragen und somit den Sender nicht schauen. Methode3: Wählen Sie DiSEqC 1.2 aus. Falls Sie eine Antenne verwenden, die über einen Motor gesteuert wird, sollten Sie die Antenne vor dem Sendersuchlauf als „ Motor“ festlegen. Sie können den Motor mit den Pfeiltasten(/)kontinuierlich nach links oder rechts bewegen. Sobald Sie die Taste loslassen, hält der Motor an. 1) Wählen Sie „ Limits einstellen“ aus und drücken Sie danach die Taste „ OK“. 2) Wählen Sie „ Bewegen nach Ost/West“ aus. Mit der Pfeiltaste()können Sie die Antenne zur Limit-Position „ Ost“ bewegen. 3) Wählen Sie „ Setze Ost-Limit“ aus und drücken Sie danach die Taste „ OK“, um Ost-Limit zu speichern. 4) Wählen Sie „ Bewegen nach Ost/West“ erneut aus. Mit der Pfeiltaste() können Sie die Antenne nun zur Limit-Position „ West“ bewegen. 5) Wählen Sie „ Setze West-Limit“ aus und drücken Sie danach die Taste „ OK“, um West-Limit zu speichern.

  • Seite 28: Transponder Editor

    5.2 Installation Hinweise: Satelliten-Positionen werden in der Antennen-Einstellung gespeichert. Die Position der Satelliten, welche die Antennen-Einstellung nicht unter- stützt, müssen manuell eingestellt werden. Methode 4:  Wählen Sie „ USALS“ (Universal Satellites Automatic Location System) aus. Diese erzeugt bei einer Einstellung mit einer motorisierten Antenne automatisch eine Liste der verfügbaren Satelliten. Geben Sie den Wert des Breiten- und Längengrads ein, in welchem die Antenne installiert wird. 1) Geben Sie mit den Zifferntasten den Längengrad Ihrer Lokalisierung ein. Verwenden Sie die Pfeiltasten(/), um in Ost und West umzuändern. 2) Geben Sie mit den Zifferntasten den Breitengrad Ihrer Lokalisierung ein. Verwenden Sie die Pfeiltasten(/), um in Nord und Süd umzuändern. 3) Geben Sie mit den Zifferntasten den Längengrad des gewünschten Satelliten ein. V erwenden Sie die Pfeiltasten(/), um in Ost und W est umzuändern. 4) Wählen Sie „ Speichern“, um die eingegebenen Informationen zu speichern. Die Antenne richtet sich selbst nach den berechneten USALS Resultaten aus. Ist es physikalisch nicht möglich, auf den Satelliten auszurichten, wird eine Fehlermeldung angezeigt. Drücken Sie in diesem Fall die Taste „ Zurück“ und geben Sie neue Informationen ein. Verwenden Sie die Signalstärken-Leiste, um zu prüfen, ob ein Satellitensignal von der neuen Antennenausrichtung empfangen wird. 5) Verwenden Sie „ Drehe nach Ost/West“, um die Antennenfunktion zu unterstützen. 6) Drücken Sie im Menü „ Speichere Position“ die Taste „ OK“. Die aktuelle Position des Motors wird anhand des ausgewählten Satelliten gespeichert. 7) Drücken Sie im Menü „ Gehe zu Referenz Wert“ die Taste „ OK“. Der Motor ändert somit seine Position in Richtung Null-Längen- und Breitengrad. 5.2.4 Transponder Editor Sie können die Transponder-Einstellungen bearbeiten.

  • Seite 29: Transponder-Einstellungen Hinzufügen

    5.2 Installation Transponder-Einstellungen hinzufügen 1) Wählen Sie mit den Pfeiltasten(/)den Satelliten aus, bei dem Sie den Transponder hinzufügen und drücken Sie danach die Taste „ OK“. Die Transponderliste wird eingeblendet. 2) Verschieben Sie die markierte Zeile auf die letzte Position der T ransponderliste und bearbeiten Sie die neuen Transponderwerte mithilfe der numerischen Tasten und den Pfeiltasten(/). 3) Drücken Sie die ROTE Taste. Ist der Parameter des Transponders korrekt, wird der neue Transponder der Transponderliste hinzugefügt. Hinweis: Was ist ein Transponder? Ein Transponder empfängt und sendet Daten bzw. TV- oder Radiosignale in einem vorgeschriebenen Frequenzbereich. Nach dem Empfang des Signals wird der Transponder zur selben Zeit das Signal auf eine anderen Frequenz übertragen. 5.2.5 Alle Sender löschen 1. Wählen Sie im Menü „ Installation“ mit den Pfeiltasten(/)„Alle Sender löschen“ aus und drücken Sie danach die Taste „ OK“. 2. Geben Sie zur Bestätigung mit den numerischen Tasten Ihr Passwort ein, um alle Sender zu löschen. 5.2.6 Werkseinstellung Dieser Modus stellt die werkseitig voreingestellten Werte wieder her.

  • Seite 30: Systemeinstellung

    5.3 Systemeinstellung 5.3.1 Spracheinstellungen Sie können die Sprachen für das Menü, Audio und Untertitel einstellen. Drücken Sie die Taste „ Menü“. Wählen Sie mit den Pfeiltasten(/) „Systemeinstellungen“ im Hauptmenü aus. 1. Wählen Sie im Menü „ Systemeinstellungen“ mit den Pfeiltasten(/) „Sprache“ aus und drücken Sie die Taste „ OK“. 2. Wählen Sie mit den Pfeiltasten(/), „ Menü“, „ Audio“ oder „ Untertitel“ und verwenden Sie die Pfeiltasten(/), um die Sprache zu ändern. 5.3.2 Bildeinstellung Sie können die verschiedenen Videoeinstellungen für Video Ausgang, TV Seiten- verhältnis und TV Bildschirmformat eingeben. 1. Wählen Sie im Menü „ Systemeinstellungen“ mit den Pfeiltasten(/), „Bildeinstellung“ aus und drücken Sie die Taste „ OK“. 2. Wählen Sie mit den Pfeiltasten(/), unter „ Video Ausgabe“, „T V Seitenverhältnis“ und „...

  • Seite 31: Bildschirm Anzeige

    5.3 Systemeinstellung 5.3.4 Bildschirm Anzeige Sie können die OSD Anzeigedauer und die OSD Transparenz einstellen. 1. Wählen Sie im Menü „ Systemeinstellungen“ mit den Pfeiltasten(/)„OSD“ aus und drücken Sie dann die Taste „ OK“. 2. Wählen Sie mit den Pfeiltasten(/) „ Anzeige Dauer“ oder „ Transparenz“ aus, um Änderungen vorzunehmen.  Anzeige Dauer: 2 bis 8 Sek.  Transparenz: 0 (opak) bis 80% 5.3.5 Software Update Sie können die aktuellste Software oder die Senderdaten Ihres Receivers über Satellit „ OTA“ herunterladen, wenn eine neue Software oder neue Senderdaten für Ihr System zur Verfügung stehen. Schalten Sie Ihren Receiver während des Downloads nicht aus. Falls die Stromzufuhr unterbrochen wird, schalten Sie Ihren Receiver erneut ein, um den Download fortzuführen. Sie können ebenfalls Systeminformationen wie Modellname, Softwareversion, Softwaredaten und Software Änderung prüfen.

  • Seite 32: Weitere Einstellungen

    5.3 Systemeinstellung 1 Wählen Sie im Menü „ Systemeinstellungen“ mit den Pfeiltasten(/) „Software Update“ aus und drücken Sie dann die Taste „ OK“. • Programmdaten Transfer: Kopiert alle Daten von einer „ Master STB“ zu einer „ Slave STB“. Verbinden Sie sowohl Master und Slave STB mit einem RS232 Kabel. Drücken Sie anschlies send für die Master STB im Menü „ Software Update“ die Taste „ OK“. • System Update via RS-232 kopieren Sie die Software von einer Master STB zu einer Slave STB. Bei der Aktualisierung über USB wird das Menü mit einem über den USB- Steckplatz angeschlossenen USB an der Vorderseite des Gerätes angezeigt. Sie können „ OK“ wählen, wenn Sie ein Upgrade der Software durchführen möchten. 5.3.6 Weitere Einstellungen Radio Anzeige : Falls Sie „ ein“ eingestellt haben, wird ein Hintergrund bild während dem Musikhören angezeigt.

  • Seite 33: Ci-Schacht Und Extras

    5.4 CI-Schacht und Extras 5.4.1 CI-Schacht Über den eingebauten CI-Schacht können mit einem entsprechenden CI-CAM weitere Programme entschlüsselt werden. Dazu wird zusätzlich eine SAT Access Karte des Programmanbieters benötigt. VIACCESS: Viaccess Informationen  STB-Information  Smart Card-Information  PIN-Code Änderung  Handhabung der Laufzeit-Einstufung  Rückfrage Bedienermeldung  Rückfrage Rechte 5.4.2 Extras Kalender: Anzeigen des Kalenders Verwenden Sie im Kalendermodus die Tasten wie folgt: - Pfeiltasten(/): Vorheriges Jahr / Nächstes Jahr - Pfeiltasten(/): Vorheriger Monat / Nächster Monat - Drücken Sie die Taste „ OK“: Der Cursor springt automatisch zum heutigen Datum. • USBManager: In diesem Menü verwalten Sie die Aufnahmen auf Ihrem Speichermedium. • Mit „ Löschen“, „ Umbenennen“, „ Verwaltung Speicher Medium“ Können Ihre Aufnahmen verwaltet werden.

  • Seite 34: Usb Pvr

    6.USB PVR 6.1 VDR RCU 6.1 Record only VDR RCU wurde exklusiv für den Gebrauch mit Ihrem VDR entwickelt und verfügt über die folgenden VDR Bedienungstasten: Start der Videoaufnahme Lesezeichen setzen bei T ime-Shift oder W iedergabe. Gehe zu Lesezeichen Play/ll Startet die Video Wiedergabe. Verlangsamt die W iedergabe Slow Zurückspulen des Films Schnelles Vorspulen des Filmes Sprung zum nächsten Segment (Gesamtdauer/10) Next Sprung zum vorherigen Segment(Gesamtdauer/10). STOP Stoppt die Wiedergabe/Aufnahme 6.2 Aufnahme 6.2 Nur Aufnahme Drücken Sie die REC ( )Taste, um das Programm aufzunehmen, welches Sie schauen möchten. Sobald der Aufnahmebalken verschwindet, erscheint ein Aufnahmesymbol in der linken, unteren Ecke des Bildschirms. Die Aufnahmen werden in Unterordner der Aufnahmeliste gespeichert, die aufgrund des Programmtitels und des Aufnahmedatums erstellt werden.

  • Seite 35: Wiedergabe

    6.3 Wiedergabe 6.3 Wiedergabe Wählen Sie die Datei im Browser aus, die Sie sehen möchten und drücken Sie danach “ OK” oder die Taste Play(), um die ausgewählte Datei abzuspielen. ■ Falls Sie während oder am Ende der Wiedergabe die Taste Stopp( ) drücken, wird auf dem Bildschirm wieder der Browser mit den Dateien angezeigt. Available Playback Controls PLAY STOP PAUSE Slow REW (X1, X2, X4, X6) FF (X2, X4, X6)  Springt zum vorherigen Segment (Gesamtdauer/10)  Springt zum nächsten Segment (Gesamtdauer/10). Lesezeichen setzen Springt zum nächsten Lesezeichen Die Sprung-Funktion in der Aufnahme steht für Aufnahmen von drei Minuten und grösser zur Verfügung. Sobald der Wiedergabebalken verschwindet, erscheint ein Wiedergabe-Symbol in der linken unteren Ecke des Bildschirms.

  • Seite 36: Timeshift

    6.4 TimeShift Sie können auf die Funktion „ TimeShift“ zugreifen, während Sie ein Programm im AV-Modus ansehen. Allerdings muss die Funktion erst unter „ Weitere Einstellungen“ im Menü aktiviert werden. Die Standardeinstellung des TimeShift ist „ Ein“. 6.4.1 TimeShift aktivieren Das Drücken der Pause-Taste (II) während einer Live-Videoabspielung aktiviert TimeShift, das ein eingefrorenes Bild des Videos auf dem Bildschirm anzeigt. Mit der Play Taste()kann die Widergabe gestartet werden diese wird durch einen Balken oben im Bild angezeigt. Hinweis: In TimeShift ist ein schnelles Vorspulen und Zurückspulen möglich. Weitere Informationen finden Sie im Anschnitt “ 3. Wiedergabe“. Wenn TimeShift nicht aktiviert ist, sind nur die Tasten Play( ) und REC ( )  verfügbar. Momentane 6.4.2 TimeShift deaktivieren Aufnahmeentwicklung Bildschirmposition Wird während TimeShift aktiviert ist der Kanal gewechselt oder die Taste „ Stop“ ( )gedrückt, wird die Funktion automatisch deaktiviert und erneut die Live- Abspielung auf dem Bildschirm angezeigt.

  • Seite 37: Usb Manager

    6.5 USB Manager Der USB Manager ermöglicht es, USB Speicherinformationen anzuschauen und damit verbundene Aufgaben durchzuführen. Verwen- den Sie die Links und Rechts Tasten(/), um zwischen den Menüs der „ Datei Verwaltung“ und der Speicherfunktion hin- und her zu schalten. 6.5.1 Datei Verwaltung Die Datei Verwaltung zeigt eine Liste von Dateien an, die sich auf dem USB- Speicher befinden. Aufnahmedateien befinden sich im Unterordner des Ordners „RecordingList“. Dateien umbenennen: Verwenden Sie die Tasten(/), um eine Datei auszuwählen und drücken Sie danach die GRÜNE Taste, um den Namen zu ändern. Sie können bis zu 30 Buchstaben eingeben. Dateien löschen: Verwenden Sie die Tasten(/), um eine Datei auszuwählen und drücken Sie danach die ROTE Taste, um sie zu löschen. 6.5.2 Bilder anschauen Verwenden Sie die Tasten(/), um eine Bilddatei auszuwählen und drücken Sie danach die Taste „ OK“, um die Datei anzusehen. Die Ladezeit ist von der Grösse der ausgewählten Datei abhängig. Verwenden Sie die Tasten(/), um die Bilder durchzuschauen.

  • Seite 38: Verwaltung Speicher Medium

    6.5 USB Manager 6.5.3 Verwaltung Speicher Medium Die USB-PVR Funktion ermöglicht es, Bilder oder Filme aufzuzeichnen und abzuspielen. Ihr DVR verwendet das FAT32 Dateisystem  Format : Alle Daten des Speichersystems werden gelöscht. Hinweis: Wenn Sie Speicher Medium ein anders Dateisystem als FAT32 verwenden, müssen Sie das Speicher Medium zuerst mittels der Formatierungsfunktion (FDISK) in eine einzelne FAT32 Partition konvertieren. Um die USB-Speichereinheit formatieren zu können, muss es eine FAT32 Partition sein. Nicht alle Speicher Medien eignen sich gleichermassen für diese PVR Funktionen. Fragen Sie dazu Ihren Fachhändler. Ist eine Datei im USB-Speicher beschädigt, kann dies zu Einschränkungen in der Dateiverwaltung, Wiedergabe, Aufnahme- und/oder TimeShift-Funktion kommen. Sollte dieser Fall eintreten, sollte eine erneute Format- ierung des USB-Speichers das Problem beheben.  Sicheres Entfernen von Geräten: Diese Funktion schützt Ihr System vor plötzlichem Entfernen von Geräten oder vor Unterbrechungen der Stromzufuhr. Führen Sie diesen Schritt durch, bevor Sie das System einschalten oder ziehen Sie den Netzstecker, um ein sicheres Entfernen des USB-Speichers zu gewährleisten.  Dauer der Aufnahme: Die Aufnahmezeit kann auf 2, 4, 6, 8, oder 10 Stunden eingestellt werden.

  • Seite 39: Fernsteuerung Tv Einstellung

    Fernsteuerung TV Einstellung 1. Modus-Schalter Tasten - [STB]: STB-Modus Auswahltaste - [TV]: TV-Modus Auswahltaste 2. TV Universal- setzen 1 (4-stellige Zahl) 1. ADrücken Sie kurz [TV] (  )+ [OK] (  ) Taste für 3 Sekunden, [TV] (  )LED blinkt 3 mal 2. setzen 4-stellige Zahl von Code-Liste 3. Aus TV LED, drücken Sie dann [OK] (  ) 4. [TV] (  ) LED blinkt 3 mal, Einstellung abgeschlossen 3. TV Universal eingestellt 2 (Auto-Suche) 1. Drücken Sie kurz [TV] (  ) + [OK](  )-Taste nach 3 Sekunden, [TV] ( ...
  • Seite 40 Fernsteuerung TV Einstellung...
  • Seite 41 Fernsteuerung TV Einstellung...
  • Seite 42 Fernsteuerung TV Einstellung...
  • Seite 43 Fernsteuerung TV Einstellung...

  • Seite 44: Fehlersuche

    Fehlersuche Digitale Kommunikation umfasst den gleichzeitigen Transfer und die Verarbeitung großer Datenmengen. Das Wechseln der Sender kann im Vergleich zu analogen Geräten deshalb länger dauern. Es ist möglich, dass sich ein digitaler Receiver ohne vorherige Warnung und ohne ersichtlichen Grund “aufhängen” kann, wie ein Computer. Sollte dies der Fall sein, trennen Sie das Gerät von der Steckdose oder betätigen Sie den Netzschalter.

  • Seite 45: Spezifikationen

    Spezifikationen Tuner/Front-End Demodulator IF Eingangsfrequenz 950 ~ 2150MHz Durchschlief-ZF 950 ~ 2150MHz EingangswiderstandEingangssig- 75 Ohm nalpegel -65dbm ~ -25dbm LNB Polarisation-Schaltspannung 13/18V 400mA Max. Band Umschaltung 22Khz Tone, DiSEqC1.0, 1.2, 1.3(USALS) I/Q Ausgang Unsym. Ausgang, gesteuert über AGC Eingang Demodulation gemäß DVB S & DVB S2 QPSK, 8PSK, BPSK Symbol Rate 1 ~ 45 Msps (DVB S), 10~30Msps FEC Methode DVB S : Viterbi 1/2, 2/3, 3/4, 5/6, 7/8 DVB S2 : LDPC & BCH 1/2, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 Reed-Solomon Decoderung FEC : 204, 188, t=8 Transport Demultiplexer Demultiplex Gemäß ISO/IEC 13818-1 PID Bearbeitung 96 PID SI Filter Gemäss der DVB-SI Spez (ETS 300 468) Video Decodierungs-Parameter MPEG-2 ISO/IEC 13818-2 MP@ML & MP@HL MPEG-4 Part10, AVC High Profile Level 4.1 Seitenverhältnis 4:3, 16::9...
  • Seite 46 Spezifikationen Service Datenanschluss USB A type USB 2.0 Host Frontblende 5V 500mA Max. Frontblende 12 Digits VFD Kanalnummeranzeige LED (Red) Receiver-ON Anzeige 3 Tasten(berühren Sie) Standby, Ch, Down/Up PCMCIA Schacht 1 CI-Schacht IR Sensor 38KHz Smart Card Steckplatz eingebetteter 2Card-Steckplatz Rückblende ZF Eingang F-Female Typ Durchschlief-ZF F-Female Typ HDMI HDMI version 1.4a Cinch Video Ausgang Y(grün), Pb(blau, Pr(rot), CVBS(gelb) Cinch Audio Ausgang LINKS(wiess), RECHTS(rot), Digital Aus (schwarz) Optischer Ausgang SPDIF Digitaler Ausgang 1 SCART Ausgang 1TV(CVBS, RGB, AUDIO L/R OUT) DC IN 12V 2.0A AC/DC Adaptor USB-Gerate USB A Typ Anschluss Fernbedienung IR (Carrier Freq. 38KHz) Batterie...
