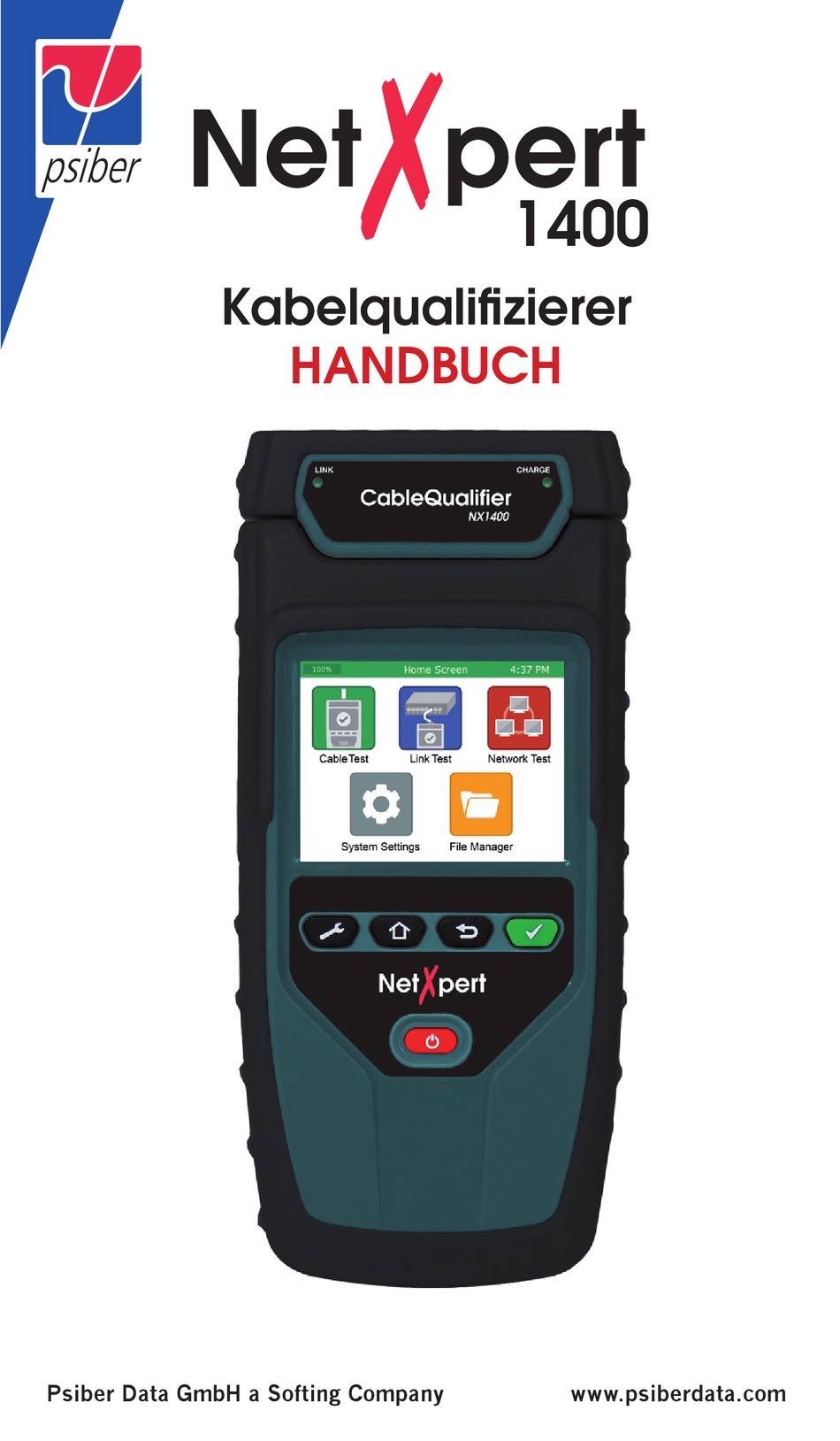

- Seite 1 ✗ pert 1400 Kabelqualifizierer HANDBUCH Psiber Data GmbH a Softing Company www.psiberdata.com...
-
Seite 2: Inhaltsverzeichnis
✗ pert 1400 Kabelqualifizierer InhaltsverzeIchnIs Einführung ......................3 Inhalt des Kits ....................4 Sicherheitshinweise..................6 NetXpert 1400 Geräteaufbau............... 7 Active Remote....................8 NetXpert 1400 Touchscreen und Tasten........... 9 Bedienung..................... 10 System Settings (Systemeinstellungen)............. 11 1. -
Seite 3: Einführung
Link Light ....................... 29 Netzwerk Test....................30 Link Test ....................... 29 DHCP ......................30 Ping Test ...................... 31 Trace Route ....................31 VLAN ......................32 Discovery Protokolle .................. 33 Dateimanager ....................34 USB Mode ......................34 Symbolübersicht ..................... 36 Wartung ......................38 Customer Service.................... -
Seite 4: Optionales Zubehör Artikelnummer Beschreibung
1400 die Prüfberichte im Gerät, die zu jeder Zeit zum PC übertragen werden können. netXpert 1400 Der NetXpert 1400 wird als ein Kit geliefert, das allen Bedürfnissen entspricht. artikelnummer Beschreibung 226605 ▪ NetXpert 1400 Hauptgerät ▪ Active Remote ▪ Steckernetzteil (2) ▪ Netzwerk-Testkabel (2) ▪ Opferkabel (2) ▪... -
Seite 5: Sicherheitshinweise
sicherheitshinweise Um einen sicheren Betrieb des NetXpert 1400 zu gewährleisten, folgen Sie den Anweisungen bitte sorgfältig und beachten Sie die in diesem Handbuch aufgeführten Achtungs- und Warnhinweise. Das Nichtbeachten kann zu schweren Verletzungen bis hin zum Tode führen und Schäden am Tester verursachen. hinweis Definition Warnung/Achtung: Gefahr von Personenschäden... -
Seite 6: Netxpert 1400 Geräteaufbau
netXpert 1400 Geräteaufbau Wechselbares anschlusmodul rJ45 Buchse und F-stecker lcD Display Menütasten ein/aus-taste Batteriefach aufstellbügel steckplätze für Micro UsB und sD-Karte anschluss für netzteil... -
Seite 7: Active Remote
active remote leDs zur anzeige akkuladezustand link/Pass/Fail leDs rJ45-anschluss status- taste Öse für aufhängeschlaufe Batteriefachdeckel anschluss für netzteil schrauben für Batteriefachdeckel... -
Seite 8: Netxpert 1400 Touchscreen Und Tasten
netXpert 1400 tasten und touchscreen Für eine leichte Navigation besitzt der NetXpert 1400 eine Reihe von Tasten und einen berührungsempfindlichen Farbbildschirm. Tippen Sie auf ein Symbol, um eine Option zu wählen Tippen Sie auf den Bildschirm und verschieben Sie diesen mit dem Finger, um auf und ab zu scrollen oder verwenden Sie die Auf/Ab-Pfeile. -
Seite 9: Bedienung
BeDIenUnG ein/aus • Der NetXpert 1400 wird durch Drücken der Ein/Aus-Taste einge- schaltet • Durch ein kurzes Drücken der Ein/Aus-Taste geht der NetXpert 1400 in den Ruhezustand. • Durch ein langes Drücken der Ein/Aus-Taste wird der Tester ausgeschaltet. automatische abschaltung Der NetXpert 1400 schaltet automatisch in den Ruhezustand, um Akkukapazität zu sparen, wenn keine Eingabe oder Aktivität am Gerät erfolgt. -
Seite 10: System Settings (Systemeinstellungen)
systeM settInGs - systeMeInstellUnGen Das Setup-Menü des NetXpert 1400 untergliedert sich in sieben Bildschirme, die dem Nutzer die Möglichkeit geben, das Gerät bedarfsentsprechend zu konfigurieren. Mit der Taste Einstellungen können Sie durch die einzelnen Bildschirme navigieren. 1. Bildschirm systemeinstellungen: IPv4 setup Im IPv4 Setup des NetXpert 1400 können Netzwerktests so konfigu- riert werden, dass eine DHCP oder eine feste IP-Adresse verwendet wird. -
Seite 11: Bildschirm Systemeinstellungen: Anzeigeeinstellungen
• “Use DHCP DNS” ist standardmäßig eingestellt. Um manuell DNS Adressen einzugeben, gehen Sie auf “Choose DNS”. • Tippen Sie auf “Set DNS”, geben Sie die gewünschte DNS IP- Adresse über das numerische Tastenfeld ein und bestätigen Sie mit OK. 2. -
Seite 12: Bildschirm Systemeinstellungen: Zeit/Datum
3. Bildschirm systemeinstellungen: Uhrzeit / Datum einstellung von Uhrzeit/Datum: • Unter “Time Format“ können Sie zwischen einer 12-Stunden und 24-Stunden Anzeige wählen. • Tippen Sie rechts neben Stunden (1–12) auf Set Hour. Geben Sie die entsprechende Stunde ein und bestätigen Sie mit OK. •... -
Seite 13: Bildschirm Systemeinstellungen: Timeout Einstellungen
4. Bildschirm systemeinstellungen: timeout • Standby (Ruhezustand) einstellen: - Tippen Sie rechts neben Standby (Werkseinstellung ist 10 min) auf “Set“. - Geben Sie eine ganze Zahl zwischen 1 und 10 für die Minuten ein und bestätigen Sie mit OK. Um den Vorgang abzubrechen, drücken Sie die Taste Zurück •... -
Seite 14: Bildschirm Systemeinstellungen: Firmware
• Tippen Sie auf “Set Company“ und verwenden Sie das Tastenfeld, um den Firmennamen einzugeben (max. 20 Zeichen) und bestätigen dann mit OK. • Gehen Sie auf “Set Name“ (max. 20 Zeichen), geben Sie über das Tastenfeld einen Namen ein und bestätigen mit OK. •... - Seite 15 • Gehen Sie auf www.psiberdata.com • Laden Sie die Firmware Datei auf Ihren Computer herunter. Achten Sie darauf, wo die Firmware Datei abgespeichert wird. hochladen der Firmware mithilfe der sD-Karte: • Entnehmen Sie die SD-Karte (sie befindet sich auf der linken Seite des NetXpert 1400) und stecken Sie diese mithilfe des SD-Kartenlesers in Ihren Computer.
- Seite 16 hinweis: Das Wechsellaufwerk kann auf dem “Computer” eventuell als SD-Karte angezeigt sein, da der NetXpert 1400 einen SD-Kartenleser simuliert. • Navigieren Sie zur Firmware Datei, die von www.psiberdata.com auf dem Computer gespeichert wurde. Rechtsklicken Sie auf die Firmware-Datei und klicken Sie danach auf “Kopieren”. •...
-
Seite 17: Bildschirm Systemeinstellungen: Firmware-/Hardware-Versionen
auf Abbrechen, um den Vorgang abzubrechen. Im Anschluss macht der NetXpert 1400 einen Neustart. • Mit der Taste erfolgt ein Zurücksetzen auf die Werkseinstellungen. Ein neuer Bildschirm wird angezeigt zur Bestätigung, dass ein Reset auf die werkseitig vorgegebene Kabeltypenliste erfolgt. Tippen Sie auf OK, um fortzufahren, oder auf Abbrechen, um den Vorgang abzubrechen. - Seite 18 actIve reMOte Das Active Remote wird zusammen mit dem NetXpert 1400 verwen- det, um einen Geschwindigkeitsqualifizierungstest durchzuführen. Es kann so konfiguriert werden, dass ID 1, 2, 3 oder 4 angezeigt werden. • Drücken Sie die Status Taste zur Anzeige des Akku-Ladezustands und des Pass/Fail-Ergebnisses des vorangehenden Kabeltests.
-
Seite 19: Active Remote
KaBeltest Der NetXpert 1400 führt einen Verdrahtungstest (Wiremap) durch, ermittelt die Kabellänge anhand eines Kapazitätstests und einer vollwertigen TDR-Messung und qualifiziert die Datentransferrate der Verkabelung bis 1 Gbit/s. testoptionen Es gibt fünf Testoptionen, abhängig davon, ob ein Remote verwen- det wird und welches. Nachstehend ist eine Beschreibung der Testergebnisse für jede einzelne Testoption aufgeführt. -
Seite 20: Übersicht Kabeltest
ÜBersIcht KaBeltest Detaillierte ergebnisse Kabeltestliste Das Menü Kabeltest speichert alle Tests (es sei denn, es werden ID-Remoteeinheiten verwendet) in einer Datei im internen Speicher mit der Dateierweiterung “.tst”. Der Kabeltest hat zwei Bildschirme - einen Bildschirm mit den detaillierten Ergebnissen und einen in Tabellenform mit der Kabeltestliste. - Seite 21 beibehalten werden. Jeder Test, der durchgeführt wird, verwendet die aktuell gewählte Testdefinition. hinweis: Alle diese Test Setup Funktionen werden auf dem Bild- schirm Detaillierte Ergebnisse angezeigt. setup Kabeltest Ausgehend vom Hauptmenü tippen Sie auf Kabeltest . Wird der Bildschirm Liste angezeigt, gehen Sie auf Auswählen unten im Bildschirm oder auf die Taste Zurück , um auf den Bildschirm...
-
Seite 22: Kabeltyp
ergeben sich insgesamt 12 Zeichen im Namen. Ausgehend vom Bildschirm Detaillierte Ergebnisse tippen Sie auf Bearbeiten auf der rechten Bildschirmseite. Das Kabeltest Setup Menü wird angezeigt mit den aktuellen Werten für Präfix und Index. Tippen Sie auf Bearbeiten rechts neben dem zu ändernden Wert, geben Sie den neuen Namen oder Index ein und bestätigen Sie mit OK. -
Seite 23: Vorhandenen Kabeltyp Bearbeiten
Typische Längenkonstanten für Kabel sind (pF/ft, pF/m): - CAT5/5E: 15 pF/ft - CAT6: 15 pF/ft - CAT7: 15 pF/ft - RG6: 16,5 pF/ft - RG58: 27 pF/ft - RG59: 16,5 pF/ft Wählen Sie zwischen geschirmte Kabel, ungeschirmte Kabel oder Ignore Shield (Schirmung ignorieren) und bestätigen Sie mit OK. vorhandene Kabeltypen bearbeiten •... -
Seite 24: Kabelfehler
rJ45-Kabeltest • Ausgehend vom Hauptmenü tippen Sie auf Kabeltest • Verbinden Sie ein RJ45-Kabel mit dem NetXpert 1400 und das an- dere Kabelende mit dem Active Remote. Wird kein Active Remote verwendet, schließen Sie eine Durchgangstest/ID- Remoteeinheit an das andere Kabelende an. * Zum Testen einer RJ45-Verkabelung, die an einer Anschluss- dose aufgelegt ist, verwenden Sie das mitgelieferte RJ45-Patchk- abel und schließen es an die Anschlussdose oder die modulare... -
Seite 25: Kabeltests Als Pdf Speichern
Unterbrechung: Die Drahtverbindung(en) im Kabel ist (sind) nicht durchgängig. Das kann durch unsachgemäßes Auflegen oder einen Kabelbruch verursacht sein. Kurzschluss: Zwei oder mehr Drähte im Kabel haben miteinander elektrischen Kontakt. Das kann durch ein nicht sachgemäß aufgelegtes Kabel ent- stehen, durch den RJ45 Stecker/Buchse oder ein beschädigtes Kabel. Vertauschungen: Die Verdrahtung entspricht nicht den Auflegeschemata TIA568A/B für die Ethernet Verkabelung. -
Seite 26: Ein Pdf Prüfbericht Speichern
ein PDF Prüfbericht speichern • Ausgehend vom Bildschirm Detaillierte Ergebnisse tippen Sie auf Weitere Optionen • Gehen Sie auf PDF Report im Kabeltest Bildschirm. • Geben Sie den gewünschten Dateinamen für Ihren Prüfbericht ein und bestätigen Sie mit OK. • NetXpert 1400 speichert die PDF-Datei unter dem neuen Dateina- men im externen Speicher ab (SD-Karte). -
Seite 27: Eine Neue Testliste Erstellen
• Bestätigen Sie mit OK, um den automatisch in aufsteigender Rei- henfolge vergebenen Kabelnamen zu akzeptieren oder verwen- den Sie das Tastenfeld, um einen neuen Kabelnamen einzugeben und bestätigen dann mit OK. • Zum Löschen eines Kabels tippen Sie ausgehend von der Testliste auf Löschen •... -
Seite 28: Linktest
lInKtest Das Menü Linktest zeigt die verfügbaren Portdaten an, die durch einen aktiven Switch, Router oder NIC bereitgestellt wurden. • Ausgehend vom Hauptmenü tippen Sie auf Link Test • Wählen Sie die gewünschte Option für den Linktest aus. Port Discovery – Porterkennung Der Porterkennungstest gibt Informationen zu den Portdaten und -eigenschaften wie Verbindungsgeschwindigkeit, MDI/MDI-X, Autonegotiation und SNR jedes Adernpaares im Kabel. -
Seite 29: Link Light
• Mit Vorherige oder Nächste können Sie zwischen den Adern oder Adernpaaren wechseln, die mit dem Tonsignal beauf- schlagt werden sollen. • Mit Tief/Hoch können Tonhöhe und Frequenz des Ausgangssig- nals verändert werden (standardmäßig ist tief eingestellt). • Mit einem Ton-/Ortungsempfänger können Sie das Tonsignal entlang des Kabels (ungeschirmte Kabel) oder am Kabelende empfangen. -
Seite 30: Netzwerk Test
netWOrK test – netzWerK test Das Menü Netzwerk Test bietet erweiterte Netzwerktests zur Iden- tifizierung/Erkennung, Überprüfung und Fehlersuche im Netzwerk. • Vom Hauptmenü aus tippen Sie auf Netzwerk Test • Sobald der Bildschirm Netzwerktest aufgerufen wird, stellt der NetXpert 1400 automatisch eine Verbindung her. link test Sobald der Link Test Bildschirm aufgerufen wird, führt der NetXpert 1400 automatisch einen Porttest durch, indem er eine IP-Adresse... -
Seite 31: Ping Test
Ping test • Verbinden Sie den NetXpert 1400 mit einem aktiven Ethernet Port oder einem Kabel. • Ausgehend vom Bildschirm Netzwerktest tippen Sie auf Ping • Gehen Sie auf Hinzufügen . Die gespeicherte Liste an Zielen wird angezeigt. • Gehen Sie auf Hinzufügen oder Bearbeiten , um eine neue IP-Adresse oder URL einzugeben. - Seite 32 • Ausgehend vom Bildschirm Netzwerk Test tippen Sie auf Trace Route • Zum Hinzufügen/Bearbeiten von Trace Route IP-Adressen gehen Sie auf Liste • Zum Löschen einer Adresse gehen Sie auf Löschen • Um eine IP-Adresse oder URL hinzuzufügen, gehen Sie auf Hinzufügen •...
-
Seite 33: Vlan
vlan Der NetXpert 1400 erkennt Virtual Local Area Networks und führt sie zur leichteren Identifizierung in einer Liste auf. Die Liste enthält die VLAN ID und Priorität. • Ausgehend vom Bildschirm Netzwerk Test tippen Sie auf VLAN . Der NetXpert 1400 erstellt automatisch eine Liste der verfüg- baren VLANs. - Seite 34 • Gehen Sie auf Löschen , um den CDP oder LLDP Bildschirm zu löschen. • Zum Speichern der Ergebnisse tippen Sie auf PDF • Verwenden Sie das Tastenfeld, um einen Dateinamen einzugeben und bestätigen Sie mit OK. hinweis: CDP/LLDP Informationen stammen von einem Broadcast Paket von einem oder mehreren Switches im Netzwerk.
-
Seite 35: File Manager - Dateimanager
FIle ManaGer - DateIManaGer Der Dateimanager enthält gespeicherte PDF, CSV und TST Test- dateien. In diesem Menü ist es möglich, diese umzubenennen, zu löschen oder zwischen internem und externem Speicher zu übertragen. Dateien verwalten • Ausgehend vom Hauptmenü tippen Sie auf Dateimanager •... - Seite 36 UsB Modus Dateien können auf einen PC übertragen werden. Dazu entnehmen Sie die SD-Karte und stecken diese in einen SD-Kartenleser oder schließen Sie den NetXpert 1400 über USB an einen PC an. • Um Dateien vom NetXpert 1400 zu einem Computer über USB zu übertragen, verbinden Sie den PC über das Micro-USB-Kabel mit dem NetXpert 1400.
-
Seite 37: Symbolübersicht
syMBOlÜBersIcht Kabeltest Menü Erneut Testen Auslieferfirmware Link Test Menü wiederherstellen Werkseinstellungen Netzwerk Test Menü Einzeltest als PDF Dateimanager Menü speichern System Einstellungen *.tst Datei als PDF speichern Menü *.tst Datei als CSV Kabeltyp speichern Ping Test Hinzufügen DHCP Anfrage Editieren Trace Route Index Editieren Toner... - Seite 38 Psiber Data Gmbh Wenn Sie technische Informationen und den Kundenservice benötigen, besuchen Sie uns bitte unter Psiber europa: Psiber Data GmbH, Tel.: +49 (89) 89 13 60 60, e-mail: info@psiber-data.com, www.psiberdata.com, Psiber asia/Pacific: Psiber Data Pte. Ltd., Phone: +65-65 69-60 19,...
-
Seite 39: Wartung
WartUnG akku • Der NetXpert 1400 arbeitet mit einem Lithium-Ionen Akku. • Zum Aufladen des Akkus schließen Sie das Ladegerät an die seitliche Ladebuchse des Testers an und verbinden dann das Ladegerät mit der Stromquelle. • Der Akku des NetXpert 1400 kann nicht vom Bediener ge- wartet werden. -
Seite 40: Spezifikationen
sPezIFIKatIOnen TDR Time Domain Reflectometry (Zeitbe- Messtechnik reichsreflektometrie) & Kapazitätsmes- sung ▪ Netzteil: Eingang 100-240 VAC, 50/60 ▪ Ausgang 12 VDC 2,5 A ▪ Gleichspannungseingangsbuchse: 10- stromversorgung 28 VDC, 20 W max. ▪ Akku - Li-Ionen Akku , 7,8 V, 5500 mAh, Anfangskapazität ▪... -
Seite 41: Garantieerklärung
Die RMA-Nr. muss deutlich sichtbar auf dem Versandschein eingetragen sein. Rücksendeadresse: Psiber Data GmH Lise-Meitner-Str. 3 D-82152 Krailling RMA-Nr. XXXXXX Copyright 2014 Psiber Data. NetXpert, psiber und das Psiber Logo sind Warenzeichen der Psiber Data GmbH . Alle Rechte vorbehalten. - Seite 42 / PacIFIc Psiber Data Pte. Ltd. 3 Science Park Drive #03-09 The Franklin Singapore Science Park 1, Singapore 118223 Phone: +65-65 69-60 19 e-mail: asiasales@psiber-data.com www.psiberdata.com For technical information and support please contact the Psiber Office in your country. www.psiberdata.com www.psiberdata.com...
