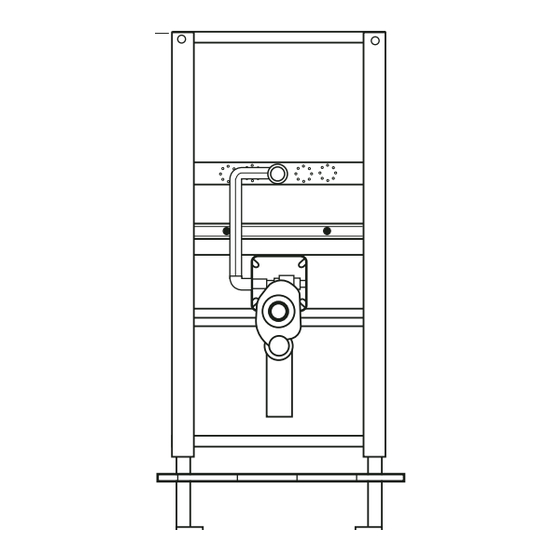

- Seite 1 Montageanleitung unsichtbare Einzelurinal-Steuerung BurdaTronic U-03...
-
Seite 2: Technische Daten
Installationshinweise Berührungslose, für den Benutzer unsichtbare Siphon- Die Montage und Installation darf nur durch einen Einzelurinalsteuerung. Einstellbare Hauptspülung, konzessionierten Fachbetrieb, gemäß DIN 1988 sowie Hygienespülung bei Austrocknung des Siphons, auto- VDE 0100 Teil 701 erfolgen. matischer Spülabbruch bei Verstopfung. Zur Fertigmon- Die Netzzuleitung ist über einen 2-poligen Hauptschalter tage passend auf das Montageelement BurdaTronic U-03. -
Seite 3: Montage
Montage Wasserzuleitung sowie Netzanschluss zu dem Urinal unterbrechen. ACHTUNG! Wasserzuleitung nicht öffnen bevor die Steuerung sowie die offen Keramik vollständig fachgerecht montiert sind. Vorspülung mit Spülstück und Vorspülung mit Spülstück und Schlauch durchführen Schlauch durchführen offen Magnetventil mit Dichtungen lt. Vorabsperrung öffnen Länge des Sensorsiphons an den Abb. - Seite 4 Montage Elektronikmodul in den UP-Kasten Magnetventil anschließen Sensorsiphon einstecken einschieben Keramik aufsetzen. Funktion prüfen: mit Eingabe von Wasserdichte Silikonverfugung rund Achtung - Kabel nicht einklemmen! 1l Wasser erfolgt eine Spülung um die Urinalkeramik herstellen Hauptwasserabsperrung öffnen, Strom einschalten - Betriebsbereit Spülmenge in Liter Spülzeit einstellen 1-10 sec.
- Seite 5 Ersatzteile 503 846 Absperrventil 998 608 Magnetventil 24V 102 567 BurdaTronic U-03 Elektronik 231 328 BurdaTronic U-03 Sensorsiphon 231 311 Siphonadapter für Taro Nova Funktion Spülung Austrocknungsschutz Auslöseautomatik Spülstopp nach der Benützung Hygienespülung bei zur Funktionskontrolle. Spülabbruch bei Verstopfung Austrocknung des Siphons Bei Eingabe von 1l Wasser wird eine Spülung ausgelöst.
- Seite 6 Herbert Burda GmbH Krefelder Straße 87 40549 Düsseldorf Tel. 0211 950 01- 0 Fax 0211 50 05 75 www.burda-online.com...
- Seite 7 Installation Guide invisible siphon-single urinal control BurdaTronic U-03...
-
Seite 8: Notes On Installation
Notes on Installation Non-contact siphon-single urinal control, invisible for Mounting and installation must be performed by licensed the user. Adjustable main flushing, hygiene flushing craftsmen to DIN 1988, and VDE 0100 Teil 701 standards when siphon gets dry and automatic flushing interrup- only. -
Seite 9: Installation
Installation Shut-off water connection as well as mains connection to the urinal. ATTENTION! Do not open water connection open before the control as well as the close urinal ceramics are ready installed. Carry out pre-flushing with Close shut-off valve flexible pipe Insert dirt filter open Insert magnetic valve with gaskets... - Seite 10 Installation Insert electronic module in wall box Connect magnetic valve Insert sensorsiphon Put on the ceramics. Attention! Do Check function: by pooring 1l water Establish a water-proof silicon-grout not pen in the sensorcable! into urinal a flushing takes place. around the urinal ceramics Open main water connection, turn on mains supply - ready to operate Flush volume in liters...
-
Seite 11: Spare Parts
Spare Parts 503 846 shut-off valve 998 608 24V magnetic valve 102 567 BurdaTronic U-03 Electronics 231 328 BurdaTronic U-03 sensor-siphon 231 311 siphon adaptor for Taro Nova Function Mains flushing Dehydration protection Automatic release Flushing stop after use hygiene flushing if as function-check. - Seite 12 Herbert Burda GmbH Krefelder Straße 87 D-40549 Düsseldorf Tel. +49 211 950 01- 0 Fax +49 211 50 05 75 www.burda-online.com...
