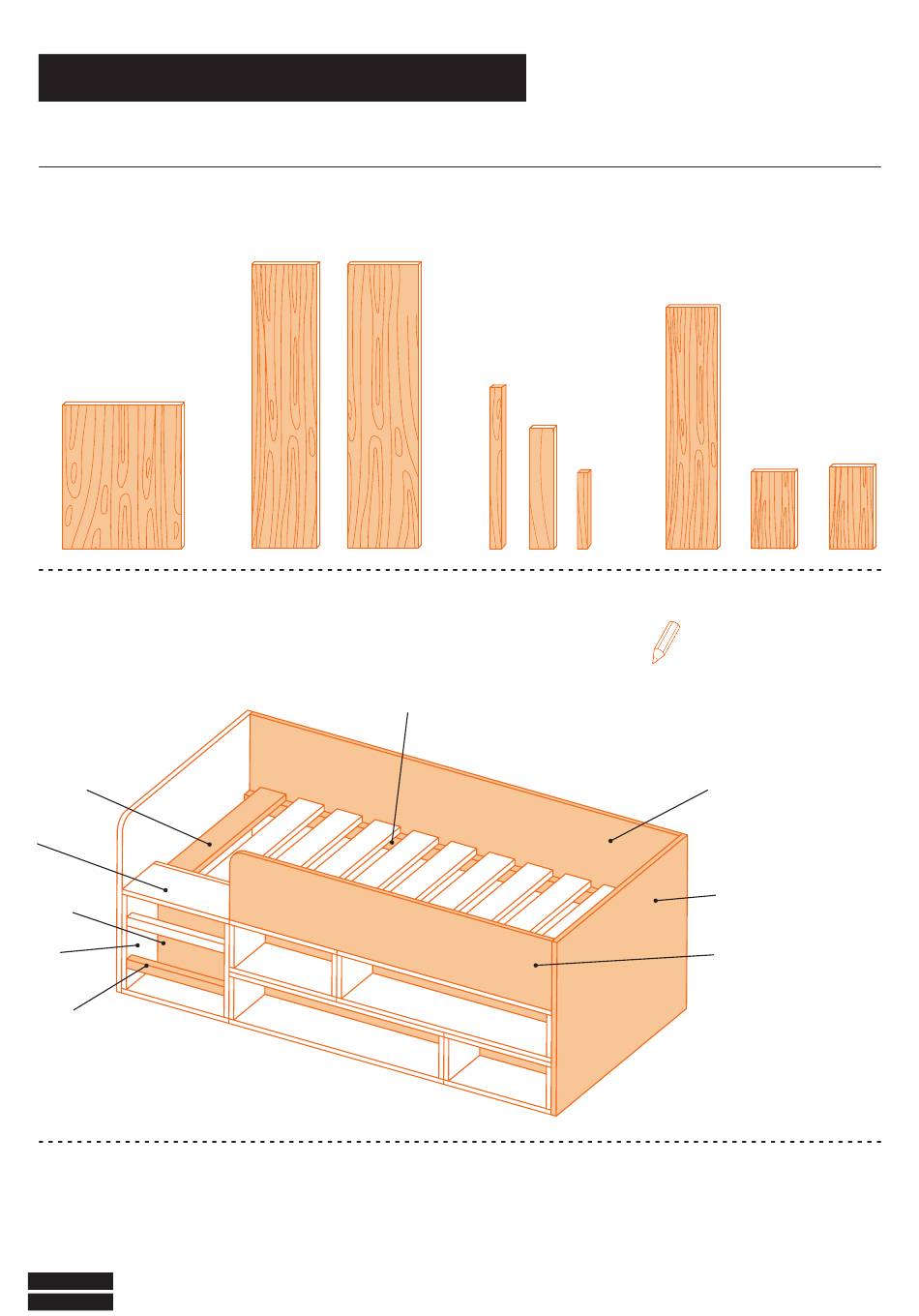

BAUTEILE AUS DEM HOLZZUSCHNITT
SEITENTEILE
A
Leimholzplatte 18 mm
A
E
I
C
H
F
Hinweis:
Die Größenverhältnisse in den Grafiken weichen gegebenenfalls von deiner Konfiguration ab.
In deiner individuellen Materialliste findest du die vollständigen Maßangaben.
Orientiere dich an der Buchstabenzuordnung, um stets das benötigte Bauteil zur Hand zu haben.
CREATE.OBI.DE
CREATE.OBI.AT
TRITTFLÄCHEN
B
Leimholzplatte 18 mm
C
Leimholzplatte 18 mm
B
C
D
ZARGE
D
Rahmenholz 34 mm x 54 mm
E
Holzlatte 24 mm x 94 mm
F
Rahmenholz 34 mm x 34 mm
D
E
F
RAUSFALLSCHUTZ
G
Leimholzplatte 18 mm
H
Leimholzplatte 18 mm
I
Leimholzplatte 18 mm
G
H
I
Tipp:
Markiere dir die Hölzer
am besten leicht mit einem
Bleistift, so behältst du
beim Bau den Überblick.
B
A
G
6 | 34
