Basic WD60271 Bedienungs- Und Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Basic WD60271
Inhaltszusammenfassung für Basic WD60271

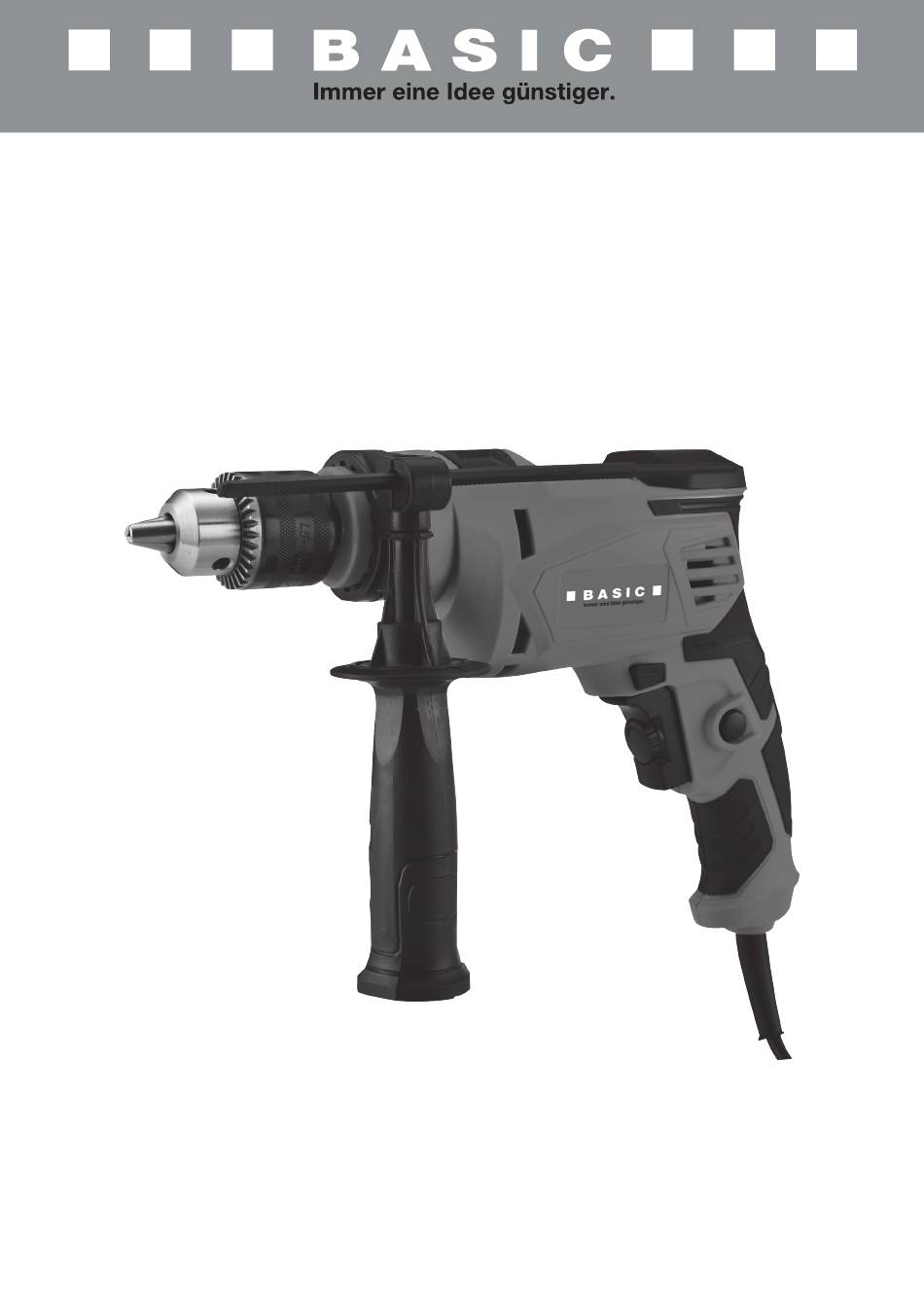

- Seite 1 Schlagbohrmaschine »WD60271« Bedienungs- und Montageanleitung Originalbedienungsanleitung...
-
Seite 2: Einleitung
Liebe Kundin, lieber Kunde! Herzlichen Glückwunsch zum Kauf dieses Qualitätsproduktes. Dieses Produkt entspricht europäischen und nationalen Anforderungen. Um diese Anforderungen zu erhalten und die Konformität zu gewährleisten, bitten wir Sie, sich an diese Anleitung zu halten. Sie beinhaltet wichtige Informationen bzgl. -
Seite 3: Sicherheitshinweise Und Warnungen
Sicherheitshinweise und Warnungen DIESES PRODUKT ENTSPRICHT DEN VORGESCHRIEBENEN SICHERHEITSBESTIMMUNGEN FÜR ELEKTROWERKZEUGE. LESEN SIE DIE ANLEITUNG VOR DER VERWENDUNG DES PRODUKTES! BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF! WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! • Lassen Sie Kinder niemals unbeaufsichtigt in der Nähe des Verpackungsmaterials. Es besteht Erstickungsgefahr, wenn Kinder damit spielen oder sich darin verfangen. - Seite 4 b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung -überall dort also, wo sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Haustiere, Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.
- Seite 5 c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
- Seite 6 e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren.
- Seite 7 • Bohrgut nicht bei laufendem Produkt entfernen. • Achtung beim Bohren in Wände. Lokalisieren Sie vorher mit einem Leitungsdetektor Elektro-, Wasser- und Gasleitungen. Sichern Sie das Werkstück. Das Befestigen des Werkstücks mithilfe von Spannvorrichtungen oder eines Schraubstocks bietet deutlich mehr Sicherheit als das bloße Festhalten mit der Hand.
-
Seite 8: Zeichenerklärung
Zeichenerklärung Achten Sie auf alle Zeichen und Symbole, die in dieser Anleitung und auf Ihrem Produkt angegeben sind. Merken Sie sich diese Zeichen und Symbole. Wenn Sie alle entsprechenden Angaben bestimmungsgemäß berücksichtigen, arbeiten Sie effektiver und sicherer mit dem Produkt. Achtung! Vor Inbetriebnahme Gebrauchsanleitung lesen! Schutzbrille tragen! -
Seite 9: Arbeiten Mit Der Bohrmaschine
Gerätekomponenten (B1) 1. Ein-/Ausschalter 2. Wahlhebel Rechts-/Linkslauf 3. Feststellknopf 4. Drehzahl-Einstellknopf 5. Schnellspannfutter Ø 13 mm 6. Umschalter Bohren/Schlagbohren 7. Bohrtiefenanschlag 8. Power-Handgriff Arbeiten mit der Bohrmaschine • Spannen Sie den Bohrer sicher und fest im Bohrfutter (9) ein. • Betätigen Sie zum Einschalten den Ein-/Ausschalter (1). Das Produkt läuft an. •... - Seite 10 Elektronische Drehzahlregulierung • Durch zunehmendes Drücken des Ein-/Ausschalters (1) erhöht sich die Drehzahl. • Mit dem Stellrad (4) im Ein-/Ausschalter (1) können Sie die gewünschte Drehzahl vorwählen. Drehen in Richtung + = höhere Drehzahl, drehen in Richtung - = kleinere Drehzahl. Handhabung des Schnellbohrfutters (5) •...
-
Seite 11: Wartung Und Pflege
Umschalten Bohren/Schlagbohren ACHTUNG: Betätigen Sie den Schalter nur bei Stillstand des Produktes, da es sonst beschädigt werden kann. Zum Schlagbohren in Fliesen, Beton und Mauerwerk ist der Umschalter (6) auf Stellung zu schieben. Starten Sie das Produkt im Rechtslauf mit niedriger Drehzahl. Erhöhen Sie die Drehzahl dann langsam und steigern Sie gleichzeitig den Druck auf das Produkt. -
Seite 12: Technische Daten
Technische Daten Art.-Nr. 917653 Modell Nr. WD60271 Leerlaufdrehzahl N 0-3.100 min Schutzklasse II (Doppelisolierung) Nenneingangsspannung 220-240 V~ 50 Hz (Wechselstrom) Leistungsaufnahme 710 W Gröβe Bohrfutter Ø 13 mm Gewicht 1,5 kg Kabellänge max. Bohrdurchmesser bei Holz Ø 25 mm max. Bohrdurchmesser bei Metall Ø... -
Seite 13: Reparaturen
Reparaturen Verwenden Sie nur vom Hersteller empfohlene Zubehör- und Ersatzteile. Sollte das Produkt trotz unserer Qualitätskontrollen und Ihrer Pflege einmal ausfallen, lassen Sie Reparaturen nur von einem autorisierten Elektrofachmann ausführen. Wenn die Anschlussleitung dieses Produktes beschädigt ist, muss sie durch den Hersteller oder seinen Vertreter oder eine Elektrofachkraft ersetzt werden, um Sicherheitsgefährdungen zu vermeiden.
