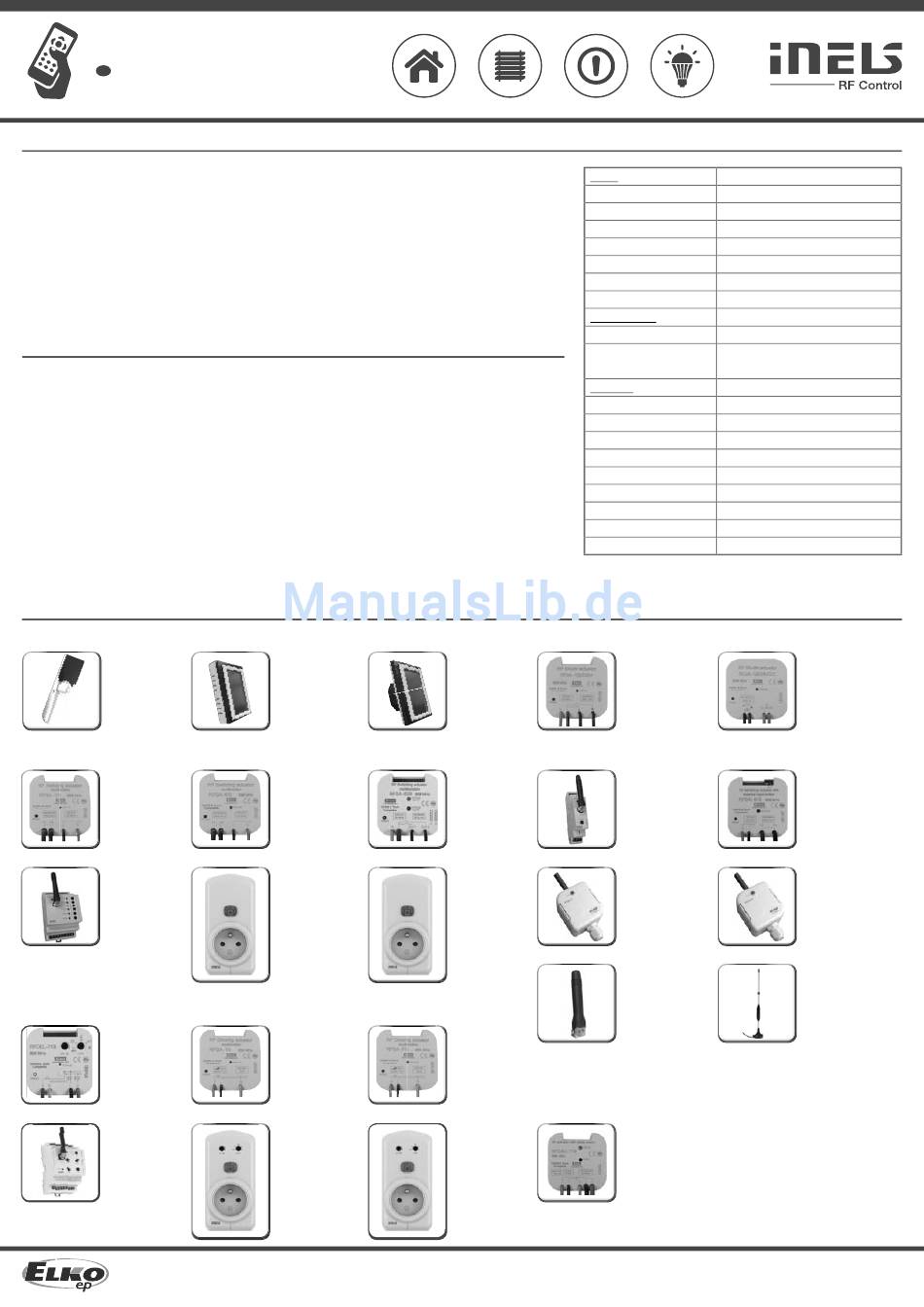

inels OLED-Farbdisplay Bedienungsanleitung

RF Pilot
Fernbedienung mit OLED-Anzeige
DE
Bevor Sie beginnen
Die Bedienungsanleitung ist zur Montage und für den Bediener des Gerätes bestimmt. Die Anleitung ist immer Bestandteil der Lieferung.
Die Installation und der Anschluss kann nur durch Mitarbeiter mit entsprechender Fachqualifizierung bei Einhaltung aller gültiger
Vorschriften durchgeführt werden, die sich mit dieser Anleitung und der Funktion des Geräts vollkommen vertraut gemacht haben. Eine
problemlose Funktion des Geräts hängt ebenfalls von der vorherigen Transport-, Lagerungs- und Umgangsweise ab. Sollten Sie Zeichen
von Beschädigung, Verformung, Fehlfunktion oder ein fehlendes Teil feststellen, installieren Sie dieses Produkt nicht und beanstanden
Sie es beim Hersteller. Das Produkt oder seine Teile sind nach der Beendung der Lebensdauer als Elektromüll zu behandeln. Aufgrund
der Durchgängigkeit der Funksignale ist auf eine korrekte Positionierung der Funkkomponenten im jeweiligen Gebäude zu achten.
Das System RF Control ist nur zur Montage in Innenräumen bestimmt. Geräte sind nicht zur Installation in Außen- und Feuchträumen
bestimmt, sie dürfen nicht in Metallverteilerkästen und in Kunststoffverteilerkästen mit Metalltüren installiert werden – dies würde die
Durchgängigkeit des Funksignals beeinträchtigen. RF Control wird nichts zur Steuerung von Geräten empfohlen, die Lebensfunktionen
sicherstellen, oder zur Steuerung von Risikoanlagen, wie zum Beispiel Aufzüge, Flaschenzüge u.ä. - die Funkübertragung kann durch
ein Hindernis abgeschirmt oder gestört werden, die Batterie der Fernbedienung kann leer sein u.ä., wodurch eine Fernbedienung
unmöglich wird. Nicht geeignet zum Einsatz in industrieller Umgebung.
Charakteristik
• Die Fernbedienung des drahtlosen RF Control Systems ermöglicht eine intelligente Steuerung der Funkgeräte.
• Sie sendet Befehle an Schalt-, Dimmungs- und Jalousieaktoren.
• RF Pilot misst die Raumtemperatur, wo sie sich befindet und zeigt diese an.
• Die drahtlose Fernbedienung RF Pilot kann für bis zu 40 RF Control Aktoren programmiert werden.
• Sie haben die Möglichkeit ein eigenes Menü zu erstellen und das zu bedienende Gerät im RF Pilot ihrer Wahl entsprechend
zu benennen.
• Der Modus „Szene" macht eine Gruppensteuerung der Aktoren möglich – per Tastendruck können sie mehrere Geräte
gleichzeitig steuern.
• Ins „Favoriten"-Menü können Sie die am häufigsten verwendeten Anlagen hinzufügen und diese sofort nach der Aktivierung
von RF Pilot bedienen.
• Reichweite im Freien bis zu 200 m, falls das Signal zwischen Sender und Empfänger nicht ausreicht, verwenden Sie den Signalverstärker
RFRP-20.
• Arbeitsfrequenz 868 MHz, 915 MHz, 916 MHz.
• Die Fernbedienung RF Pilot in elegantem Design mit OLED-Anzeige.
• Farbausführung: weiß, anthrazit.
• Batterieversorgung 2xAAA mit einer Lebensdauer von ca. 3 Jahren.
Übersicht der drahtlosen Elemente RF Control
Fernbedienung Drahtloses Steuergerät
RF Pilot
Fernbedienung,
Farbausführungen
weiß, anthrazit
Schaltaktoren
RFSA-11B
Einkanal-
Einfunktion-
sschaltaktor
1x schaltend 16A
230V AC
RFSA-66M
Sechskanal-
Multifunktions-
schaltaktor,
3x schaltend 8A,
3x umschaltend 8A
6 Funktionen
230V AC
Dimmaktoren
RFDEL-71B
Multifunktions-
Dimmaktor
7 Funktionen,
230 V AC / 250VA
Dimmungslast:
R, L, C, LED, ESL
RFDA-73M/
RGB
- dient zum
Dimmen der LED-
Bänder und
RGB-LED-Bänder,
ggf. weiterer LED-
Lasten
RF Touch-W
zur Aufputz-Montage
100 - 230V AC oder
Adapter (extern)
12V DC
RFSA-61B
Einkanal-
Multifunktion-
sschaltaktor
1x schaltend 16A
230V AC
RFSC-11
Einkanalige
Einfunktions
Schaltsteckdose
1x Schaltkontakt 16A
230V AC
RFDA-11B
Einfunktions-Dimm-
Aktor
1 Lichtszene
OFF-Funktion
230V AC
RFDSC-11
Einfunktions
Dimmungssteckdose
1 Lichtszene
OFF-Funktion,
230V AC
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
www.elkoep.com / www.elkoep.de
Technische Parameter
Display
Typ:
Aufl ösung:
Seitenverhältnis:
Sichtbare Fläche:
Hinterleuchtung:
Diagonale:
Steuerung:
Stromversorgung
Spannungsversorgung:
Batterielebensdauer:
Betätigung
Reichweite im Freigelände:
Frequenz:
Arbeitstemperatur:
Lagerungstemperatur:
Schutzart:
Einbaulag:
Abmessungen:
Gewicht:
Normen:
* Batterien sind im Lieferumfang enthalten.
Jalousieaktoren
RFJA-12B/230V
RF Touch-B
Jalousieaktor,
zum Einbau in 2x schaltend 8A,
Gehäuse, Dosen, Relais mit Schutz,
100 - 230 V AC 230V AC
RFSA-62B RFSA-61M
Zweikanal- Einkanal-Multifunk-
Multifunktions- tionsschaltaktor
schaltaktor 1x umschaltend
2x schaltend 8A 16A, 6 Funktionen,
6 Funktionen 230V AC
230V AC
RFSC-61 RFUS-11
Einkanalige Einkanaliger
multifunktionale Schaltaktor mit einer
Schaltsteckdose, Funktion,
6 Funktionen, 1x Schaltkontakt 16A
1 x Schaltkontakt 230V AC,
16A, 230V AC Schutzart IP65
Winkelantenne
für Kunststoff -
verteilerkästen
Standardlieferung
zu RFSA-61M,
RFSA-66M,
RFDA-71B
RFSG-1M
Multifunktions-
Dimm-Aktor
7 Funktionen
230 V AC / 250VA
Analog-Aktor
RFDSC-71 RFDAC-71B
Universelle Dim- Aktor mit
mungssteckdose, Analogausgang
7 Funktionen, 0(1) - 10 V
230 V AC / 250VA 1 x Schaltkontakt 16A
7 Funktionen
230V AC
OLED-Farbdisplay
128 x 128 Pixel
1:1
26 x 26 mm
aktiv leuchtender Text
1.5"
Pfeiltaste, Bedientasten
2 x Batterien 1.5V AAA / R03 *
ca. 3 Jahre, abhängig von der
Nutzungshäufi gkeit und dem Batterietyp
bis zu 200 m
868 MHz, 915 MHz, 916 MHz
0 .. +55 °C
-20 ..+70 °C
IP20
beliebig
130 x 41 x 18 mm
61 g
EN 60730-1
RFJA-12B/24V DC
Jalousieaktor,
kontaktlos schaltend,
12-24V DC
RFSAI-61B
Einkanaliger
multifunktionaler
Schaltaktor mit
Möglichkeit des
Anschlusses der
externen Taste
RFUS-61
Einkanaliger
multifunktionaler
Schaltaktor,
1x Schaltkontakt
16A, 230V AC,
Schutzart IP65
Winkelantenne
für Metallver-
teilerkästen auf
Wunsch zu
RFSA-61M,
RFSA-66M,
RFSG-1M lieferbar
02VJ-004 rev.2
