Sanyipace S810ASMKT Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für S810ASMKT:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

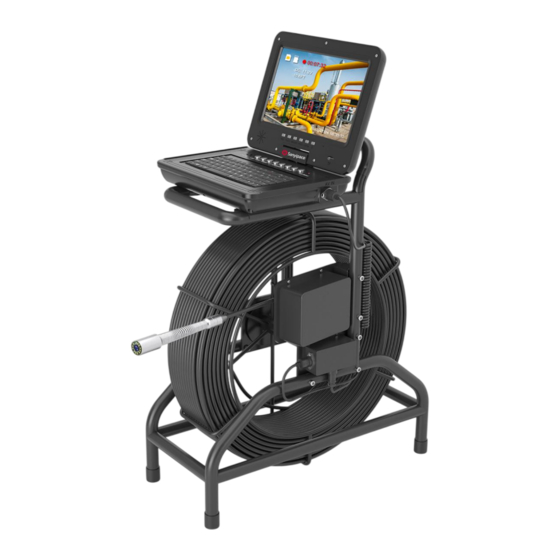

Rohrinspektionskamera-System
Benutzerhandbuch
Modellnummer：S810ASMKT
HINWEIS: Bitte entsperren Sie die Kabelspulenverriegelung, bevor Sie
das Kabel herausziehen!
-------------------------------------------------------------------------------------------------------------------------------------------
Bitte kontaktieren Sie uns beim ersten Auftreten von Problemen mit dem Produkt
Website Kundendienst: service@sanyipace.com
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sanyipace S810ASMKT

Inhaltszusammenfassung für Sanyipace S810ASMKT

  • Seite 1 Rohrinspektionskamera-System Benutzerhandbuch Modellnummer：S810ASMKT HINWEIS: Bitte entsperren Sie die Kabelspulenverriegelung, bevor Sie das Kabel herausziehen! ------------------------------------------------------------------------------------------------------------------------------------------- Bitte kontaktieren Sie uns beim ersten Auftreten von Problemen mit dem Produkt Website Kundendienst: service@sanyipace.com...

  • Seite 2: Inhaltsverzeichnis

    Katalog 1. Hinweis ..................Seite 3 2. Anwendungsbereich des Produkts ........Seite 3 3. Produktspezifikation ..............Seite 3 4. Bedienung der Monitor-Tasten ..........Seite 5 5. Kabelspule und Entfernungszähler ........Seite 7 6. Control Panel & Keyboard Input ........... Seite 8 7. Kamerakopf ................Seite 9 8.

  • Seite 3: Hinweis

    1. Hinweis a. Lesen Sie bitte das Handbuch sorgfältig, bevor Sie das Produkt verwenden. b. Gehen Sie vorsichtig mit dem Gerät um, wenn Sie es benutzen. Vermeiden Sie das Fallenlassen oder starkes Drücken. c. Demontieren Sie das Gerät nicht ohne Erlaubnis. d.
  • Seite 4 selbstnivellierend) Kamera Lichtquelle: 12 Stück 1W hohe weiße LED (einstellbar) Kamerawinkel: 145 Grad Kameramaterial: Edelstahl, Saphirlinse, IP68 wasserdicht Größe des Kameraschutzdeckels: 1,5 Zoll*1,1 Zoll/38 mm*28 mm Kamerarohrrolle: 4,25 Zoll*1,8 Zoll/108 mm*45 mm Kabeldurchmesser und Material: 0,28 Zoll/7 mm Durchmesser Semi-Rigid-Kabel; optional Längen von 164ft/50m, 230ft/70m und 328ft/100m ---Monitorbildschirm--- Größe: 10,1 Zoll...

  • Seite 5: Bedienung Der Monitor-Tasten

    4. Bedienung der Monitor-Tasten TF-Karte: inklusive 16 GB, maximal unterstützte 128-GB-Karte Eingebautes Mikrofon und Lautsprecher Bildschirmbedienung： - Einschalten Schließen Sie den Kamerakopf an die Kabelspule an, verbinden Sie das Verbindungskabel mit dem Monitor und schrauben Sie es fest. Schalten Sie den ON/OFF-Schalter auf dem Bedienfeld ein und drücken Sie die ON/OFF-Taste auf dem Monitor, und das System startet.
  • Seite 6 - Wie man ein Video aufnimmt Drücken Sie „REC/-“, um die Aufnahme (Video mit Audio) zu starten, drücken Sie erneut, um die Aufnahme zu stoppen. - Wie man Bilder/Videos abspielt: Drücken Sie „PLAY“, um die Bildbetrachtung zu öffnen, drücken Sie erneut, um die Videowiedergabe zu starten, drücken Sie „>/PHOTO“...

  • Seite 7: Kabelspule Und Entfernungszähler

    - Wie man den drehbaren Monitor deinstalliert Entfernen Sie die 5 Schrauben auf der Unterseite des Monitors, um den Monitor zu deinstallieren. 5. Kabelspule und Entfernungszähler Ein 7 mm / 0,28 Zoll halbsteifes Kabel wurde auf der Kabelspule (mit einem Durchmesser von 47 cm / 18,5 Zoll) aufgerollt.

  • Seite 8: Control Panel & Keyboard Input

    das Kabel aufzurollen. ABER BITTE LOCKERN SIE DIE SCHRAUBE AM ZENTRUM DER KABELSPULE, BEVOR SIE DAS KABEL HERAUSZIEHEN. Bevor Sie die Meterzählerfunktion verwenden, drücken Sie bitte die TASTE "CLEAR" oder die Taste F7, um die Zählinformationen zurückzusetzen. Sie können die Anzeige zwischen Fuß und Meter umschalten, indem Sie die Taste F4 drücken.

  • Seite 9: Kamerakopf

    ② LED: LED-Helligkeitsregelung (0-5 Stufen) ③ CLEAR: Zähler zurücksetzen-Taste / Meter- und Fuß umschalter-Taste ④ Low Battery: Niedrige-Batterie-Anzeige, Blinkt bei niedriger Batterie ⑤ Esc: Zeichen löschen : Zeichen entfernen ⑥ ⑦ F4-Taste: Meter/Fuß-Umschalter ⑧ F5-Taste: OSD-Schalter (Bildschirmanzeige) ⑨ F6-Taste: LED-Helligkeitsregelung (0-5 Stufen) ⑩...
  • Seite 10 Die Kamerasonde verfügt über einen eingebauten 512Hz-Sender, der ein 512Hz-Frequenzsignal durch einen eingebauten Chip sendet und mit jedem 512Hz-Rohrsuchgerät kompatibel ist. Übertragungsfrequenz: 512 Hz Ausgangsform: Sinuswelle Übertragungsentfernung: ca. 16,4 Fuß/5 Meter Selbstnivellierung kann als die Fähigkeit eines Instruments definiert werden, sich unabhängig vom Neigungswinkel selbst zu nivellieren.

  • Seite 11: Batterie & Ladegerät

    8. Batterie & Ladegerät Die Batterie ist im Bedienfeld mit einer Kapazität von 4500mAh eingebaut, Wenn auf dem Bildschirm und der Bildschirm zeigt den Batteriestatus an. angezeigt wird, dass die Spannung niedriger als 9 V ist, oder die Anzeigeleuchte „Low Battery“ blinkt, Bitte laden Sie das Gerät auf. Die Ladeschritte sind wie folgt: a.

  • Seite 12: Geräteinstallation

    9. Geräteinstallation a. Schließen Sie das Videokabel an den AV/IN-Anschluss an der Seite des Monitorgehäuses an und ziehen Sie es fest. b. Verbinden Sie den Kamerakopf mit dem Kabelspulenende und ziehen Sie es fest. c. Drücken Sie den ON/OFF-Knopf auf dem Bedienfeld, um die Batterie einzuschalten, drücken Sie dann die ON/OFF-Taste auf dem Monitor, um den Bildschirm einzuschalten.

  • Seite 13: Struktur & Zubehör

    10. Struktur & Zubehör ①Monitor und Tastatur * 1 ②16GB SD-Karte * 1 ③Benutzerhandbuch * 1 ④Metallhalterung * 1 ⑤Glasfaser-Kabelspule * 1 ⑥Kamerakopf * 1 ⑦4,5 Zoll/108 mm Kamera-Riemenscheibe * 1 ⑧1,5 Zoll/38 mm Schutzabdeckung * 1 ⑨ DC-Adapter * 1 ⑩Schraubendreher * 1 11.

  • Seite 14: Garantie

    Verwenden Sie einen Vielfachmessgerät, um alle Anschlüsse zu überprüfen. Finden Sie den beschädigten Teil und kontaktieren Sie Sanyipace, um damit umzugehen. 12. Garantie Wir bieten eine einjährige Produktqualitätsgarantie ab dem Kaufdatum und stellen lebenslangen kostenlosen technischen Produktsupport zur Verfügung.
  • Seite 15 Nutzung auf Probleme stoßen, zögern Sie bitte nicht, uns zu kontaktieren. ----Kontakt mit uns---- Facebook: Sanyipace WhatsApp: +86 137 1399 9105 Um Sanyipace-Produkte zu kaufen und von der schnellen Lieferung und Garantie zu profitieren, besuchen Sie bitte unseren offiziellen Shop auf (siehe unten). Unsere offizielle Website: https://www.sanyipace.com...
