Modus 2: Manuelles Senden Von Rccmd Nachrichten Und Usv Ereignissen - Generex Led2-Matrix Display Benutzerhandbuch

Generex GmbH

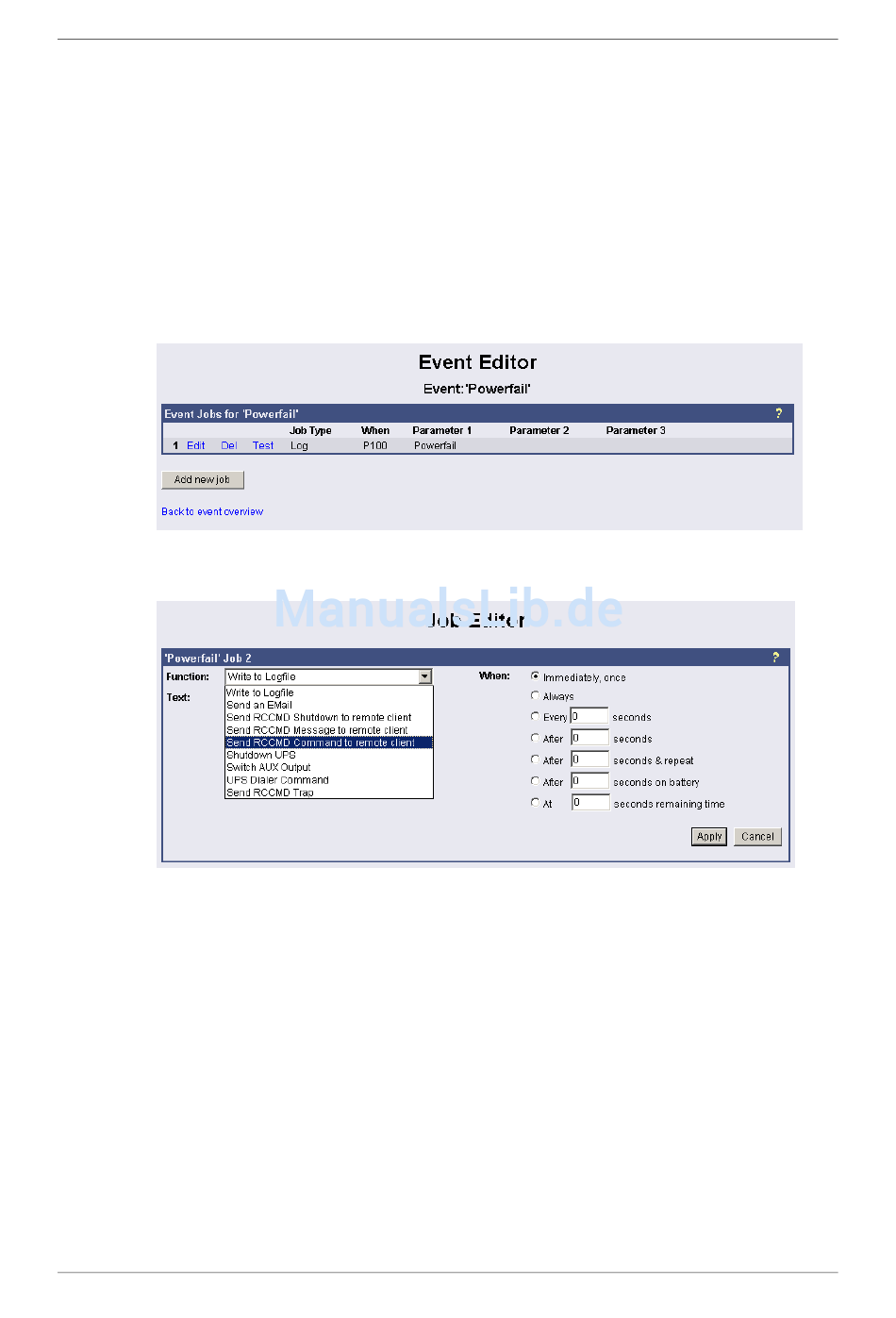

Modus 2: Manuelles Senden von RCCMD Nachrichten und
USV Ereignissen
Beispiel: Konfiguration des CS121 zum Senden von Ereignisnachrichten zur LED
Matrix Anzeige. Hierbei wird im Sender (CS121) „manuell" der jeweilige Text
festgelegt und entsprechend die unten stehende Syntax an die LED gesendet.
Beispiel: Wenn Sie die Batterie Autonomiezeit der USV auf die LED Matrix Anzeige
senden möchten, müssen Sie die folgenden Einstellungen vornehmen. Klicken Sie im
Events and Alarms
Menue
Klicken Sie auf
client.
Die Parameter für diesen Job, muss die Ziel-IP-Adresse der LED Matrix Anzeige
und den Port 6002 enthalten ! Beachte: 6003 ist der Standard Port, der für alle
anderen RCCMD Befehle reserviert ist. Wie vorher beschrieben, ist der Port 6002
der Standard „Lauscher" Port der LED Matrix Anzeige.
Die Kommandozeile lautet wie folgt:
Beispiele:
1. "|UPSCMD|2000|Willkommen bei GENEREX " : Dies bedeutet,
dass der Text "Willkommen bei GENEREX" so lange angezeigt wird, bis ein
weiterer Befehl empfangen wurde.
2. Die folgende Konfiguration wird den Text „BATT" sofort und einmalig in
Übereinstimmung mit der gewählten „Kreis" Taste anzeigen, nach dem die
USV im Batterie Modus ist, dem ein Stromausfall folgt.
LED2 User Manual
LED-Matrix Display
Powerfail
auf
Add new job
und wählen Sie
:
Send RCCMD Command to remote
10
