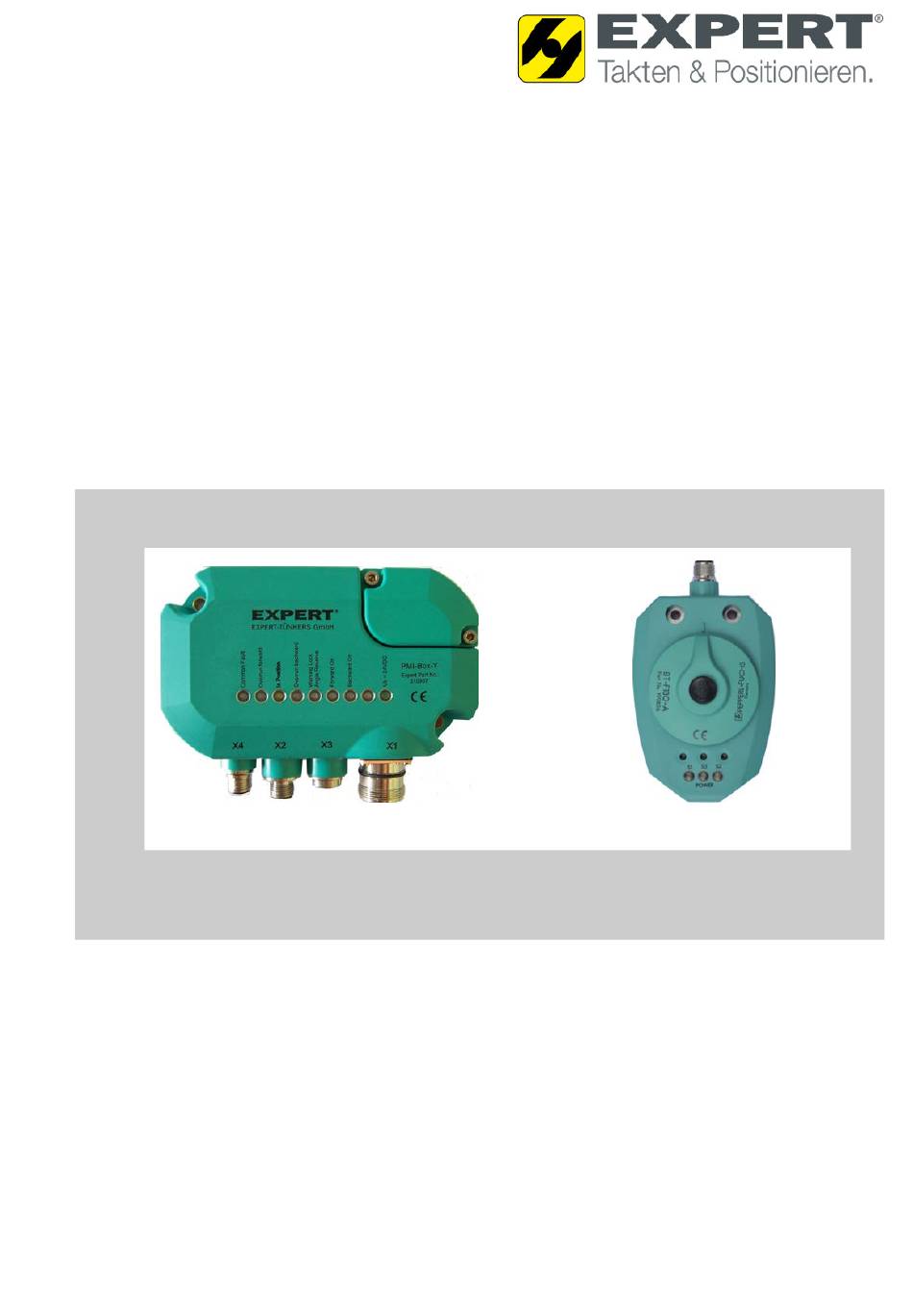

2016-08-15
Original Betriebsanleitung
Drehtischsteuerung
SmartTurn
Dok-ID:EXPERT-0003-D-2011
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Expert SmartTurn

  • Seite 1 Inhaltsverzeichnis 2016-08-15 Original Betriebsanleitung Drehtischsteuerung SmartTurn Dok-ID:EXPERT-0003-D-2011...
  • Seite 2 © Expert-Tünkers GmbH Seehofstr. 56-58 64653 Lorsch Tel.: +49 (0) 6251 592-0 Fax: +49 (0) 6251 592-100 E-Mail: sales@expert-tuenkers.de info@expert-tuenkers.de Internet: www.expert-tuenkers.de Dok-ID:EXPERT-0003-D-2011...

  • Seite 3: Inhaltsverzeichnis

    Drehtischsteuerung SmartTurn Inhaltsverzeichnis Allgemeines ................5 Informationen zu dieser Anleitung ......... 5 Symbolerklärung ............6 Haftungsbeschränkung ..........7 Urheberschutz..............7 Ersatzteile ..............8 Garantiebestimmungen ..........8 Kundendienst ..............8 Sicherheit ................9 Verantwortung des Betreibers ........10 Personalanforderungen ..........10 2.2.1...
  • Seite 4 Wechsel Drehrichtung (Changed Rotary Direction) ............63 6.3.6 Wechsel Rastgang (Changed Lock Angle) ..64 6.3.7 Falsche Drehrichtung vorwärts / rückwärts (Wrong direction forward / backward)...65 6.3.8 Interne Gerätefehler (Secure State) .....66 Inbetriebnahme nach behobener Störung ....67 SmartTurn – Ersatzteile ............68 Index ..................70 Dok-ID:EXPERT-0003-D-2011...

  • Seite 5: Allgemeines

    Drehtischsteuerung SmartTurn Allgemeines Pos : 1.1 /Standardmodule/1 Allgemeines/1 Allgemei nes @ 0\mod_1192538340958_6.doc @ 130 1 Allgemeines Pos : 1.2 /SmartTur n/1.1 Info z ur Anl eitung @ 1\mod_1221483643050_6.doc @ 8500 1.1 Informationen zu dieser Anleitung Diese Anleitung ermöglicht eine sichere und effiziente Instandhaltung des Gerätes.

  • Seite 6: Symbolerklärung

    Drehtischsteuerung SmartTurn Allgemeines 1.2 Symbolerklärung Warnhinweise Warnhinweise sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden.

  • Seite 7: Haftungsbeschränkung

    Drehtischsteuerung SmartTurn Allgemeines Pos : 1.6 /Standardmodule/1 Allgemeines/1.3 H aftungsbesc hränkung @ 0\mod_1192534313566_6.doc @ 94 1.3 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

  • Seite 8: Ersatzteile

    Drehtischsteuerung SmartTurn Allgemeines Pos : 1.8 /Standardmodule/1 Allgemeines/1.5 Ersatzteile @ 0\mod_1192626437050_6.doc @ 273 1.5 Ersatzteile WARNUNG! Sicherheitsrisiko durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können die Sicherheit beeinträchtigen sowie zu Beschädigungen, Fehlfunktionen oder Totalausfall führen. Deshalb: – Nur Originalersatzteile des Herstellers verwenden.

  • Seite 9: Sicherheit

    Drehtischsteuerung SmartTurn Sicherheit 2 Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsfreien Betrieb. Bei Nichtbeachtung der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise können erhebliche Gefahren entstehen.

  • Seite 10: Verantwortung Des Betreibers

    Drehtischsteuerung SmartTurn Sicherheit 2.1 Verantwortung des Betreibers Das Gerät wird im gewerblichen Bereich eingesetzt. Der Betreiber des Geräts unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Weiterhin ist der Betreiber dafür verantwortlich, dass das Gerät stets in technisch einwandfreiem Zustand ist.

  • Seite 11: Bestimmungsgemäße Verwendung

    Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber. Drehtischsteuerung - SmartTurn Die Drehtischsteuerung- SmartTurn ist nur zum Betreiben von EXPERT-TÜNKERS Drehtischen mit Festteilung und Rastwinkel von 20,30,40 und 60 Grad vorgesehen. Die Schrittzeit muss größer 1,5s betragen.

  • Seite 12: Umweltschutz

    Drehtischsteuerung SmartTurn Sicherheit Pos : 2.8 /SmartTur n/2._U mwelts chutz @ 1\mod_1219048921572_6.doc @ 6896 2.4 Umweltschutz VORSICHT! Umweltgefahr durch falschen Umgang! Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Entsorgung, können erhebliche Schäden für die Umwelt entstehen. Deshalb: – Die unten genannten Hinweise immer beachten.

  • Seite 13: Technische Daten Drehtischsteuerung

    Drehtischsteuerung SmartTurn Technische Daten Drehtischsteuerung 3 Technische Daten Drehtischsteuerung SmartTurn Sensor: Abmaße (ohne Stecker) ca. 130x75x 32mm BHT Umgebungstemperatur -25 bis +70 °C Gehäusematerial Schutzgrad IP67 Betriebsspannung 18-30VDC Betriebsstrom 0-100mA Kurzschluss-Schutz Taktend Anschluss M12x1 Gerätestecker SmartTurn Steuerungseinheit: Abmaße (ohne Stecker) ca.

  • Seite 14: Aufbau Und Funktion

    Pos : 4.1 /SmartTur n/SmartT urn-N eu- 02.2011/4 aufbau + funktion - übersiocht @ 3\mod_1311931545664_6.doc @ 28178 4 Aufbau und Funktion 4.1 Übersicht Sensor Abb. 1 Sensor Steuerungseinheit Abb. 2 Steuereinheit Die Drehtischsteuerung SmartTurn besteht aus den Komponenten:  Induktiver Sensor incl. Positionsgeber.  Steuerungseinheit. ...

  • Seite 15: Gerätebeschreibung

    Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.2 /SmartTur n/SmartT urn-N eu- 02.2011/4.1.1 Ger ätebesc hr eibung @ 2\mod_1296729895005_6.doc @ 25804 4.1.1 Gerätebeschreibung Sensor, Abb. 1 An dem Sensor befindet sich:  Ein Anschluss für die Steuerungseinheit.  Eine grüne und zwei gelbe LED.

  • Seite 16: Funktionsbeschreibung

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.2 Funktionsbeschreibung Die Drehtischsteuerung SmartTurn dient zur Steuerung von Expert-Tünkers Festteilungsdrehtischen mit beliebiger Teilung. Der Drehtisch kann im Reversier und- Durchlaufbetrieb betrieben werden. Die Antriebsmotoren können direkt über Schütze oder Frequenzumrichter angesteuert werden. Der Positionsgeber ist lagebestimmt an der Antriebswalze montiert.

  • Seite 17: Standardbetrieb

     Eingang E4 mit 24VDC fest verbinden.  Rastgang am Schalter S1 nach EXPERT Vorgabe auf Stellung 1-4 einstellen, siehe Kap 4.2.7. Pos : 4.5 /SmartTur n/SmartT urn-N eu- 02.2011/4.2 - b R evesier betrieb @ 2\mod_1296744168196_6.doc @ 25855 Reversierbetrieb...

  • Seite 18: Sonderbetrieb

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.2.2 Sonderbetrieb Der Drehtisch dreht, abhängig von der Anwahl durch die SPS, 1 bis 4 Takte pro Ansteuerung vorwärts oder rückwärts. Es kann beliebig oft vorwärts und rückwärts gedreht werden. Der Rastgang im Sonderbetrieb ist fest auf 30º eingestellt.
  • Seite 19 Aufbau und Funktion Pos : 4.7 /SmartTur n/SmartT urn-N eu- 02.2011/4.2 - d Funkti onsprinzip - Grafi k @ 2\mod_1296801075498_6.doc @ 25889 Darstellung Funktionsprinzip Abb. 3 Funktionsprinzip A: SPS Anlagensteuerung B: SmartTurn - Steuerungseinheit   1 „Start vorwärts“ „Positionsauswertung - Steuerung“...

  • Seite 20: Optimierung 0- Stellung

    Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.8 /SmartTur n/4.2.1 aa Opti mierung 0- Stell ung @ 1\mod_1219134976670_6.doc @ 6978 4.2.3 Optimierung 0- Stellung Mit der Ansteuerung „Vorwärts Ein“ bzw. „Rückwärts Ein“ erfolgt in der Drehtischsteuerung eine Überprüfung der angesteuerten Richtung und der momentanen Position.
  • Seite 21 Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.9 /SmartTur n/4.2.1_a O- Stellung-Grafi k @ 1\mod_1219136730145_6.doc @ 6989 0- Stellung und Abschaltwinkel am Sensor Abschaltwinkel vorwärts 0- Stellung Abschaltwinkel rückwärts Positionsgeber Abb. 4 O- Stellung - Sensor Pos : 4.10 /SmartT urn/4.2.1_b @ 1\mod_1219137280849_6.doc @ 7000...

  • Seite 22: Überwachung Bremsverschleiß

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.2.4 Überwachung Bremsverschleiß Erreicht der Abschaltwinkel das Ende des Rastgangs wird die Warnung „Ende Rastwinkel“ an die SPS ausgegeben. VORSICHT! Warnung „Ende Rastwinkel“! Es können erhöhter Bremsverschleiß oder abnormale Bedingungen (z.B. durch Überlast) vorliegen, die den Drehtisch gefährden können.

  • Seite 23: Überwachung Überlauf

    Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.14 /SmartT urn/SmartTur n-Neu-02.2011/4.2.3 Ü ber wac hung Überlauf @ 2\mod_1296811195609_6.doc @ 25906 4.2.5 Überwachung Überlauf Wird bei einer Drehung die 0-Stellung überfahren, erfolgt die Warnung „Überlauf Vorn“ bzw. „Überlauf Zurück“. Die Warnung wird an die SPS gemeldet.

  • Seite 24: Geräteeinstellungen Steuerungseinheit

    Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.16 /SmartT urn/SmartTur n-Neu-02.2011/4.2.5 Ger äteei nstellung Steuer einheit-S1 @ 2\mod_1296813371510_6.doc @ 25923 4.2.7 Geräteeinstellungen Steuerungseinheit An der Steuerungseinheit befinden sich 3 Einstellmöglichkeiten, S1, S2, und S3. Sie befinden sich hinter einer verschraubten Abdeckung.
  • Seite 25 Drehtischsteuerung SmartTurn Aufbau und Funktion Drehrichtung Rechtslauf – Linkslauf Antriebswalze R = Rechtslauf (Defaultwert) L = Linkslauf Abb. 6 Die Drehbewegung der Drehtischplatte ist abhängig von der Drehrichtung des Antriebsmotors und von der Steigung der Antriebswalze. Die Drehtischsteuerung kontrolliert ob die Ansteuerung Vorwärts/Rückwärts und die Drehrichtung der Antriebswalze...
  • Seite 26 Drehtischsteuerung SmartTurn Aufbau und Funktion Mit der Drehrichtungsumkehr kann die Drehrichtungskontrolle der Antriebswalze umgekehrt werden. Die Werkseinstellung ist Linkslauf. Stimmt die Drehrichtung der Antriebswalze nicht mit der Einstellung überein, wird dies bei einer Ansteuerung als Fehler erkannt und die Störung „falsche Drehrichtung“ ausgelöst.

  • Seite 27: Anschlüsse

    24VDC Pegel, die Ausgaben sind kurzschlussfest. 4.3.1 Steuerungseinheit, siehe Abb. Bezeichnung Anschluss Beschreibung / Stecker Flanschstecker M23x1, 19-polig Leistung Flanschstecker M12x1, 4-polig Sensor Flanschbuchse M12x1, 4-polig Diagnose Flanschstecker M12x1, 5-polig, B- codiert Abb. 8 Pos: 4.22 /SmartTurn/SmartTurn-Neu-02.2011/4.3.1.1 Pin Belegung -Steuereinheit @ 3\mod_1296814485562_6.doc @ 25983 Dok-ID:EXPERT-0003-D-2011...

  • Seite 28: Pin Belegung- Steuereinheit

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.3.1.1 Pin Belegung- Steuereinheit X1 - SPS-Schnittstelle Belegung Funktion 24VDC Versorgung Bezugspotential Schutzleiter Abb. 9 Pin-Belegung Steuereinheit- X1 Eingang Langsam Ein Bezugspotential Eingang Betriebsart Ausgang 0-Stellung Ausgang Überlauf Vorwärts Ausgang Überlauf Rückwärts Ausgang Systemstörung Schutzleiter...
  • Seite 29 Drehtischsteuerung SmartTurn Aufbau und Funktion Pos : 4.23 /SmartT urn/SmartTur n-Neu-02.2011/4.3.1.1_a Pin- belegung Steuerungsei nheit @ 3\mod_1296815568589_6.doc @ 26000 X2- Ein/ Ausgänge Leistungsteil Eingänge Vorwärts Ein Rückwärts Ein Ausgänge Vorwärts Start Abb. 10 Pin- Belegung Steuereinheit- X2 Rückwärts Start X3- Sensor Schnittstelle...

  • Seite 30: Sensor, Siehe Abb. 1

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.3.2 Sensor, siehe Abb. 1 Bezeichnung Anschluss Beschreibung / Stecker Steuereinheit Flanschstecker M12x1, 5-polig Pos : 4.25 /SmartT urn/4.3.2.1 Pin Beleg ung - Sens or @ 1\mod_1219300377502_6.doc @ 7120 4.3.2.1 Pin Belegung- Sensor X1 Datenschnittstelle...

  • Seite 31: Optionale Komponenten Und Zubehör

    Drehtischsteuerung SmartTurn Aufbau und Funktion 4.4 Optionale Komponenten und Zubehör Positionsabfrage Standard Für einfache Positionsabfrage ohne Sicherheitsanforderung bis max. 15 Positionen. Berührungslose Erfassung der Drehtischposition durch Sensoren und Betätiger auf Transpondertechnik, dadurch verschleiß -und wartungsfrei. An der Drehtischplatte wird je Teilung ein Betätiger montiert und liefert so eine eindeutige Position des Drehtisches.

  • Seite 32: Installation Und Erstinbetriebnahme

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.1 /SmartTur n/5 Ins atllation und Ersti nbetriebnahme @ 1\mod_1219310963810_6.doc @ 7188 5 Installation und Erstinbetriebnahme VORSICHT! Gefahr durch fehlerhafte Installation und Erstinbetriebnahme! Fehler bei der Installation und Erstinbetriebnahme können erhebliche Sachschäden mit sich bringen? Deshalb: –...

  • Seite 33: Montagehinweise

    Pos : 5.3 /SmartTur n/5.2 Montagehinweis e @ 1\mod_1219310064423_6.doc @ 7171 5.2 Montagehinweise Der Sensor und der Positionsgeber werden bei der Fertigung des Drehtisches an der Antriebswelle durch Expert-Tünkers montiert. Die Steuerungseinheit kann vom Kunden an geeignete und leicht zugängliche Stelle mit den Anschlüssen nach unten montiert werden.

  • Seite 34: Elektrische Installation

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme 5.3 Elektrische Installation Sensor und Steuerungseinheit mittels Sensorkabel verbinden. Es dürfen nur die spezifizierten Sensorkabel eingesetzt werden. Steuerungseinheit und die Anlagensteuerung mittels Kabel an X1 und X2 verbinden. Die Kabel getrennt von Starkstromkabeln verlegen. SmartTurn Installationsübersicht Abb.

  • Seite 35: Beschreibung Sps Signale

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.6 /SmartTur n/SmartT urn-N eu- 02.2011/5.3.1 Besc hreibung SPS Signale @ 3\mod_1297778687305_6.doc @ 26036 5.3.1 Beschreibung SPS Signale Alle Ein und Ausgänge sind PNP schaltend und potentialgebunden an 0VDC. Alle Ausgänge sind kurzschlussfest.
  • Seite 36 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme VORSICHT! Beschädigung von Antriebs- Elementen im Betriebsgang! Es können Sachschäden an den Antriebs- Elementen entstehen! Deshalb: – Nicht aus einer undefinierten Stellung heraus den Drehtisch starten. E4 – Betriebsart (Pin7) Der Eingang ist fest mit 24V oder 0V zu beschalten.

  • Seite 37: Ausgänge

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme 5.3.1.2 Ausgänge Ausgänge Leistungsteil – X2 A1 – Vorwärts Start (Pin 2) Die Drehtischdrehung vorwärts wird freigegeben. Der Ausgang A1 wird eingeschaltet, wenn der Eingang E1 aktiviert ist. Der Ausgang A1 bleibt solange eingeschaltet, bis der Drehtisch den berechneten Abschaltwinkel erreicht hat um optimal in der 0- Stellung zum Stehen zu kommen.
  • Seite 38 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Die Überlaufstörungen vorwärts/rückwärts A4 und A5 werden gemeinsam gesetzt, wenn die beiden Eingänge Vorwärts Ein (E1) und Rückwärts Ein (E2) gleichzeitig länger als 120ms angesteuert werden. In diesem Fall werden die Ausgänge Vorwärts Start (A1) und Rückwärts Start (A2) abgeschaltet und so lange blockiert, bis...
  • Seite 39 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.10 /SmartT urn/SmartTur n-Neu-02.2011/5.3.1.2-a Ausgänge A6- A9 @ 3\mod_1297845903419_6.doc @ 26109 A6 – Systemstörungen (Pin 11) Der Ausgang A6 wird eingeschaltet, wenn Störungen erkannt werden die den sicheren Betrieb des Drehtisches gefährden. Systemstörungen können nur an der Drehtischsteuerung über den Reset- Taster quittiert werden.

  • Seite 40: Einbindung In Die Anlagesteuerung

    Die Bremse direkt und nicht über die SPS schalten. Die jeweils gültigen Sicherheitsvorschriften bei der Motor- Bremsansteuerung sind zu beachten. Beim Einsatz von SEW- Motoren empfiehlt Expert-Tünkers den Einsatz eines Bremsgleichrichters vom Typ BMKB1,5. Wird ein anderer Bremsgleichrichter als der BMKB1,5 eingesetzt, ist dieser immer gleich –und wechselstromseitig zu beschalten,...
  • Seite 41 Sicherheitsfunktionen nach DIN EN ISO 13849-1 notwendig, so müssen die Ausgänge A1, A2 und die Ansteuerung der Leistungsschütze durch Koppelrelais getrennt werden, siehe Abb. Das SmartTurn- Leistungsteil darf nur dann direkt in die Anlagensteuerung von Leistungsschützen einverdrahtet werden, wenn für das Betreiben des Drehtisches keine Sicherheits- funktionen nach DIN EN ISO 13849-1 gefordert werden, siehe Abb.
  • Seite 42  G: „Drehtisch rückwärts“  H: „Drehtisch langsam“ HINWEIS! Die SmartTurn Steuerungseinheit ist kein Sicherheitsbauteil im Sinne der Maschinenrichtlinie. Können beim Betreiben des Drehtisches Risiken auftreten, die den Einsatz von Sicherheitsfunktionen nach DIN EN ISO 13849-1 verlangen, so müssen Sicherheitsschaltgeräte eingesetzt werden, die die Ansteuerung der Leistungsschütze sicher unterbrechen und somit...
  • Seite 43 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Beispiel Abb. 17 Direkte Ansteuerung der Leistungsschütze HINWEIS! Die direkte Ansteuerung der Leistungsschütze ist nur zulässig, wenn keine Sicherheitsfunktionen nach DIN EN ISO 13849-1 notwendig sind.   A: SPS H: „Drehtisch langsam“  ...
  • Seite 44 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.13 /SmartT urn/SmartTur n-Neu-02.2011/5.3.2_b Anschl üss e Steuerteil @ 3\mod_1297858059196_6.doc @ 26177 Anschlüsse Steuerteil Abb. 18 SmartTurn Ausgänge   N: „Systemstörung“ A: SPS Anlagensteuerung   B: SmartTurn – Steuerung P: „Ende Rastwinkel“...
  • Seite 45 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.14 /SmartT urn/SmartTur n-Neu-02.2011/5.3.2 b-2 SPS-Sig nal e _2 Grafi k @ 3\mod_1297853619915_6.doc @ 26160 Abb. 19 SmartTurn Eingänge   B: SmartTurn – Steuerung U: „Vorwahl Takt Bit 1   H: „Drehtisch langsam ein“...

  • Seite 46: Programmierung Sps

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme 5.3.3 Programmierung SPS Reversierbetrieb Die folgende Abbildung zeigt beispielhaft den Signalaustausch mit der SPS. Schalter S1 in Position 1-4 Funktion Signal Pin Betriebsart Vorwärts Ein Vorwärts Start Rückwärts Ein Rückwärts Start Langsam Ein 0- Stellung Position vorn Position zurück...
  • Seite 47 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.16 /SmartT urn/SmartTur n-Neu-02.2011/5.3.3_c D urchl aufbetri eb @ 3\mod_1297929107626_6.doc @ 26219 Durchlaufbetrieb Die folgende Abbildung zeigt beispielhaft den Signalaustausch mit der SPS. Schalter S1 in Position 1-4 Funktion Signal Betriebsart Vorwärts Ein Vorwärts Start...
  • Seite 48 Takte Vorwahl Bit 2 Vorwärts Ein Vorwärts Start Rückwärts Ein Rückwärts Start Langsam Ein 0- Stellung Position vorn Position zurück Im Rastgang Systemstörung Motor dreht Position Abb. 22 Ablauf Grafik- Sonderbetrieb Pos: 5.18 /SmartTurn/SmartTurn-Neu-02.2011/5.2 Erstinbetriebnahme - Beschreibung @ 3\mod_1297939041601_6.doc @ 26269 Dok-ID:EXPERT-0003-D-2011...

  • Seite 49: Erstinbetriebnahme

    Installation und Erstinbetriebnahme 5.4 Erstinbetriebnahme HINWEIS! Die Erstinbetriebnahme erfolgt bei der Fertigung des Drehtischs durch EXPERT-TÜNKERS. Bei der Erstinbetriebnahme des Drehtisches wird dieser nach Kundenangaben im Reversier, Durchlaufbetrieb oder Sonderantrieb getestet und die Betriebsart dabei eingestellt. Mit dem Einschalten der Betriebsspannung an der Drehtischsteuerung ist gleichzeitig der Eingang E4 mit 0V für...
  • Seite 50 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.19 /SmartT urn/SmartTur n-Neu-02.2011/5.2 Abl auf der Inbetriebnahme @ 3\mod_1297939267607_6.doc @ 26286 Ablauf der Inbetriebnahme Bewegungsbereich „Z“ Zurück „V“ Vorn Abb. 23 Beispiel: Bewegungsbereich Antriebswalze (Positionsgeber) in den Bewegungsbereich (1), mind. 45 Grad außerhalb der 0-Stellung drehen. Der Drehtisch steht jetzt zwischen den Positionen „Vorn“...
  • Seite 51 Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme Pos : 5.20 /SmartT urn/SmartTur n-Neu-02.2011/5.2 -b Ablauf der Inbetriebnahme @ 3\mod_1315556372255_6.doc @ 30128 Stellung des Positionsgebers bei Erstinbetriebnahme im Reversierbetrieb. Gesperrter Bereich +/- 45Grad vor 0-Stellung. Erlaubter Bereich. Stellung des Positionsgebers. Bewegung Bereich. Abb. 24 Positionsgeber im Reversierbetrieb Pos : 5.21 /SmartT urn/5.4 Wi ederinbetriebnahme @ 1\mod_1219672509958_6.doc @ 7464...

  • Seite 52: Wiederinbetriebnahme In Der Anlage

    Drehtischsteuerung SmartTurn Installation und Erstinbetriebnahme 5.4.1 Wiederinbetriebnahme in der Anlage Bei der Wiederinbetriebnahme des Drehtisches in der Anlage müssen die Einstellungen der Erstinbetriebnahme kontrolliert werden und eventuell Anpassungen an die örtlichen Gegebenheiten durchgeführt werden. Ablauf Wiederinbetriebnahme Betriebsspannung einschalten. Drehtisch im Schleichgang drehen.

  • Seite 53: Störungen

    HINWEIS! Nachstehende Störungstabellen helfen die Ursache zu finden und zu beheben. Oder wenden Sie sich an eine der EXPERT- TÜNKERS Serviceadressen. Pos : 6.4 /SmartTur n/SmartT urn-N eu- 02.2011/6.2.1 Überlauf Vorwärts / R üc kwärts @ 3\mod_1297939864245_6.doc @ 26303 Dok-ID:EXPERT-0003-D-2011...

  • Seite 54: Überlauf Vorwärts / Rückwärts (Overrun Forward / Backward)

    Drehtischsteuerung SmartTurn Störungen 6.2.1 Überlauf Vorwärts / Rückwärts (Overrun forward / backward) Die Störung wird erzeugt, wenn der Drehtisch in der 0-Stellung nicht zum Stehen kommt und diese um mehr als 8 Grad überfährt. Die Störung wird auch erzeugt, wenn sich der Drehtisch in der Position vorn oder zurück befindet und eine falsche Ansteuerung...
  • Seite 55 Drehtischsteuerung SmartTurn Störungen Mögliche Ursachen Maßnahmen Falsche Schutzbeschaltung an den Nur Varistor- Schutzbeschaltungen verwenden, Leistungsschützen und oder Bremsschütz andere Schutzbeschaltungen können die Schützabfallzeit erheblich verlängern und somit den Drehtisch Anhalteweg verlängern Drehtisch mehrmals drehen, damit der Plötzliche erhebliche Laständerung Abschaltwinkel angepasst werden kann Von der SPS wird Vorwärts Ein (E1) und Rückwärts...

  • Seite 56: Warnung Ende Rastwinkel (Lock Angle Reserve)

    Drehtischsteuerung SmartTurn Störungen 6.2.2 Warnung Ende Rastwinkel (Lock Angle Reserve) Im Laufe des Betriebes nutzen sich die Bremsbeläge ab. Die Drehtischsteuerung kompensiert dies durch Verschiebung des Abschaltwinkels. Wird das Ende des Rastgangs erreicht wird die Warnung „Ende Rastwinkel“ an die SPS ausgegeben.

  • Seite 57: Ende Rastwinkel Reserve Erreicht (End Of Lock Angle Reserve)

    Drehtischsteuerung SmartTurn Störungen 6.2.3 Ende Rastwinkel Reserve erreicht (End of Lock Angle Reserve) Liegt der Abschaltwinkel mehr als 5 Grad außerhalb des Rastganges, wird die Warnung „Ende Rastwinkel“ und „Systemstörung“ gleichzeitig ausgegeben. Der Drehtisch darf nicht mehr weiter betrieben werden. Ein weiterer Betrieb könnte zu Beschädigungen an den...

  • Seite 58: Eingang Vorwärts Und Rückwärts Ein (Both Inputs On)

    Systemfehlers die Daten der letzten 10s vor dem Auftreten des Fehlers ausgelesen werden, damit werden alle relevanten Diagnosedaten gesichert und erlauben eine detaillierte Fehlerdiagnose. Die Diagnosedaten sind so lange abrufbar, bis die Systemstörung an der Drehtischsteuerung gelöscht wird. Der Einsatz des Tools erfolgt in Absprache mit Expert-Tünkers. Dok-ID:EXPERT-0003-D-2011...

  • Seite 59: Sensorfehler (Sensor Defect)

    Drehtischsteuerung SmartTurn Störungen Pos : 6.9 /SmartTur n/SmartT urn-N eu- 02.2011/6.3.1 Sens orfehl er @ 3\mod_1297944274847_6.doc @ 26337 6.3.1 Sensorfehler (Sensor Defect) Mögliche Ursachen Maßnahmen Sensor defekt Sensor überprüfen und wechseln Positionsgeber defekt oder nicht im Positionsgeber prüfen, wechseln Erfassungsbereich des Sensors Sensorkabel defekt oder lose Sensorkabel prüfen, wechseln...

  • Seite 60: Kurzschluss Am Ausgang (Short Circuit At Output)

    Drehtischsteuerung SmartTurn Störungen 6.3.2 Kurzschluss am Ausgang (Short Circuit at Output) Mögliche Ursachen Maßnahmen Angesteuerte Schützspule defekt Schützspule prüfen, wechseln Leistungsaufnahme der angesteuerten Schützspule Nur Schützspulen mit einer max. zu groß Leistungsaufnahme von 14W bei 24VDC einsetzen Schützspule ohne Schutzbeschaltung Schützspulen immer mit Varistor-...

  • Seite 61: Ungültige Sensordaten (Changed Sensor Position)

    Drehtischsteuerung SmartTurn Störungen 6.3.3 Ungültige Sensordaten (Changed Sensor Position) Wird nach dem Einschalten der Betriebsspannung eine Abweichung von der letzten gespeicherten Position erkannt, führt dies zum Fehler. Mögliche Ursachen Maßnahmen Drehtisch wurde demontiert und hat nicht mehr die Reversierbetrieb: gleiche Position ...

  • Seite 62: Wechsel Betriebsart (Changed Rotary Mode)

    Drehtischsteuerung SmartTurn Störungen 6.3.4 Wechsel Betriebsart (Changed Rotary Mode) Betriebsart abweichend von der gespeicherten oder unzulässiger Pegelwechsel am Eingang E4 „Betriebsart“ Wechsel von Stellung 9 zu Stellung 1-4 oder umgekehrt am Drehschalter S1. Mögliche Ursachen Maßnahmen Betriebsartenwechsel von: Reversierbetrieb: ...

  • Seite 63: Wechsel Drehrichtung (Changed Rotary Direction)

    Drehtischsteuerung SmartTurn Störungen Pos : 6.13 /SmartT urn/SmartTur n-Neu-02.2011/6.3.5 Wechs el Dr ehric htung @ 3\mod_1297948833478_6.doc @ 26388 6.3.5 Wechsel Drehrichtung (Changed Rotary Direction) Drehrichtung abweichend von der gespeicherten oder Wechsel der Drehrichtung Rechts/Linkslauf am Schalter S3. Mögliche Ursachen Maßnahmen...

  • Seite 64: Wechsel Rastgang (Changed Lock Angle)

    Drehtischsteuerung SmartTurn Störungen 6.3.6 Wechsel Rastgang (Changed Lock Angle) Einstellung Rastgang abweichend von der gespeicherten oder Änderung des Rastgangs am Schalter S1. Mögliche Ursachen Maßnahmen Reversierbetrieb / Durchlaufbetrieb Durchlaufbetrieb, Reversierbetrieb  keine Störung zurücksetzen HINWEIS! Ursache beseitigen.  Abdeckung an der Drehtischsteuerung abschrauben.

  • Seite 65: Falsche Drehrichtung Vorwärts / Rückwärts (Wrong Direction Forward / Backward)

    Drehtischsteuerung SmartTurn Störungen 6.3.7 Falsche Drehrichtung vorwärts / rückwärts (Wrong direction forward / backward) Bei jedem Start wird die Drehrichtung der Antriebswalze mit der Einstellung am Schalter S3 Rechts/Linkslauf überprüft. Mögliche Ursachen Maßnahmen Die tatsächliche Drehrichtung der Antriebswalze Reservierbetrieb: stimmt nicht mit der Einstellung am S3 ...

  • Seite 66: Interne Gerätefehler (Secure State)

    Störungen Pos : 6.16 /SmartT urn/SmartTur n-Neu-02.2011/6.3.8 Interne Ger ätefehl er @ 3\mod_1297949053644_6.doc @ 26422 6.3.8 Interne Gerätefehler (Secure State) Mögliche Ursachen Maßnahmen SmartTurn- Steuerungseinheit defekt SmartTurn- Steuerungseinheit tauschen. S1, S3 – Einstellungen übernehmen. Reversierbetrieb:  Antriebswalze (Positionsgeber) min 45 Grad außerhalb der 0-Stellung in den...

  • Seite 67: Inbetriebnahme Nach Behobener Störung

    Drehtischsteuerung SmartTurn Störungen 6.4 Inbetriebnahme nach behobener Störung Nach dem Beheben der Störung die folgenden Schritte zur Wiederinbetriebnahme durchführen: Not-Aus-Einrichtungen zurücksetzen. Störung an der Steuerung quittieren. Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhalten. Pos : 7 /SmartTur n/SmartT urn-N eu- 02.2011/9 Teil enummer n @ 3\mod_1297949275091_6.doc @ 26439...

  • Seite 68: Smartturn - Ersatzteile

    Drehtischsteuerung SmartTurn SmartTurn – Ersatzteile 7 SmartTurn – Ersatzteile Bezeichnung Teilenummer Sensor 502765 Sensor Betätiger 504480 Steuerungseinheit, SmartTurn 2011 510937 Sensorkabel 5m 504775 Diagnosekabel 2m 517719 Positionsabfrage Standard für max. 8 Positionen:  Sensor 506815  Transponder  Anschlussleitung 10m 506000 Positionsabfrage Standard für max.
  • Seite 69 4x0,75 mm² für Stecker X2, Länge =15m Kupplung M12x1, 4-pol. mit Anschlusskabel 527651 4x0,75 mm² für Stecker X2, Länge =20m Kupplung M12x1, 4-pol. zum selbst konfektionieren für Stecker X2 X* Wenden Sie sich bitte an einer der EXPERT-TÜNKERS Serviceadressen. ===== Ende der Stüc kliste ===== Dok-ID:EXPERT-0003-D-2011...
