1 Transport und Lagerung der Kollektoren

Transportieren Sie die Kollektoren in der Verpackung nur liegend. Achten Sie beim Ablegen der Kollektoren auf sicheren Halt
(Kippgefahr durch Wind, Gefährdung anderer Personen). Kollektoren nicht über die Kante absetzen! Besondere Vorsicht ist
beim Transport der Kollektoren auf das Dach geboten. Falls die Kollektoren nicht jederzeit sicher abgesetzt werden können und
die Gefahr des Abrutschens besteht, sind Hilfsmittel wie Sicherungsseile zu verwenden. Lagern Sie die Kollektoren in Räumen
und vor der Sonne geschützt. Kollektoren nicht auf den Anschlüssen abstellen.
2 Montagezubehör

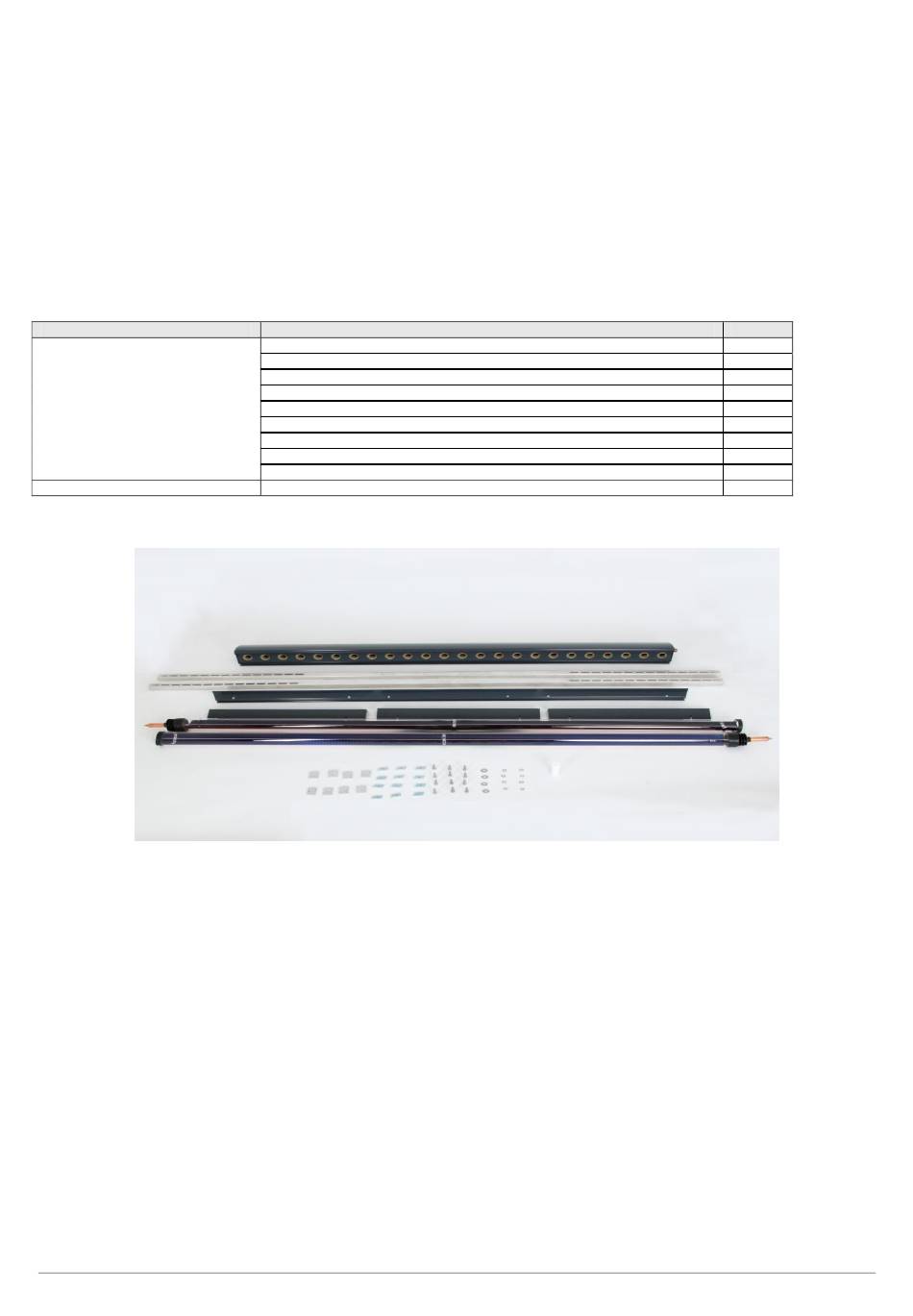

2.1 Bausatz Röhrenkollektoren HP 70
Für den Röhrenkollektor HP 70 sind Kollektormodule für 8, 16 und 24 Röhren (ohne Röhren) sowie ein Vakuumröhren-Set à 8
Röhren erhältlich.
Bausatz
Module
WIKOSUN HP 70 – 8/16/24
Set Vakuumröhren
© Wikora GmbH
Inhalt
Sammlerkasten für HP – Röhren inklusive Verteilerrohr und Isolierung
Seitenschienen
Fußschiene für HP – Röhren
Deckel Fußschiene
Schiebemutter
Klemmhalter
Inbusschraube M8x25
Federring M8
Beilagscheibe M8
Heatpipe Vakuumröhre HP 70
Tab. 1: Bausatz Röhrenkollektor HP 70
6 7
Seite 2
8 9 10
Nr.
1
2
3
4
6
7
8
9
10
5
1
2
3
4
5
