Inhaltszusammenfassung für daytime Smart Control SC16

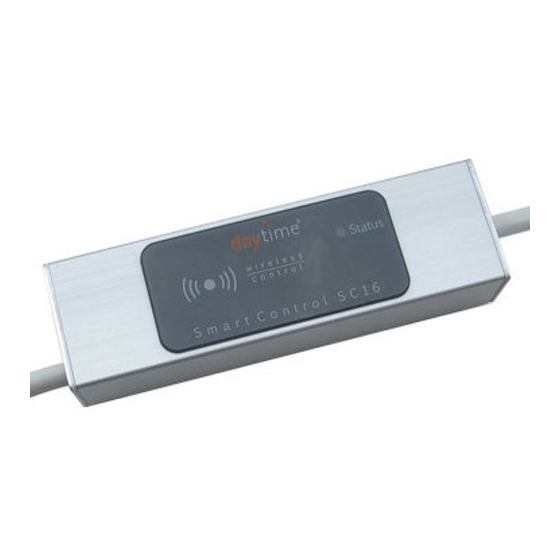

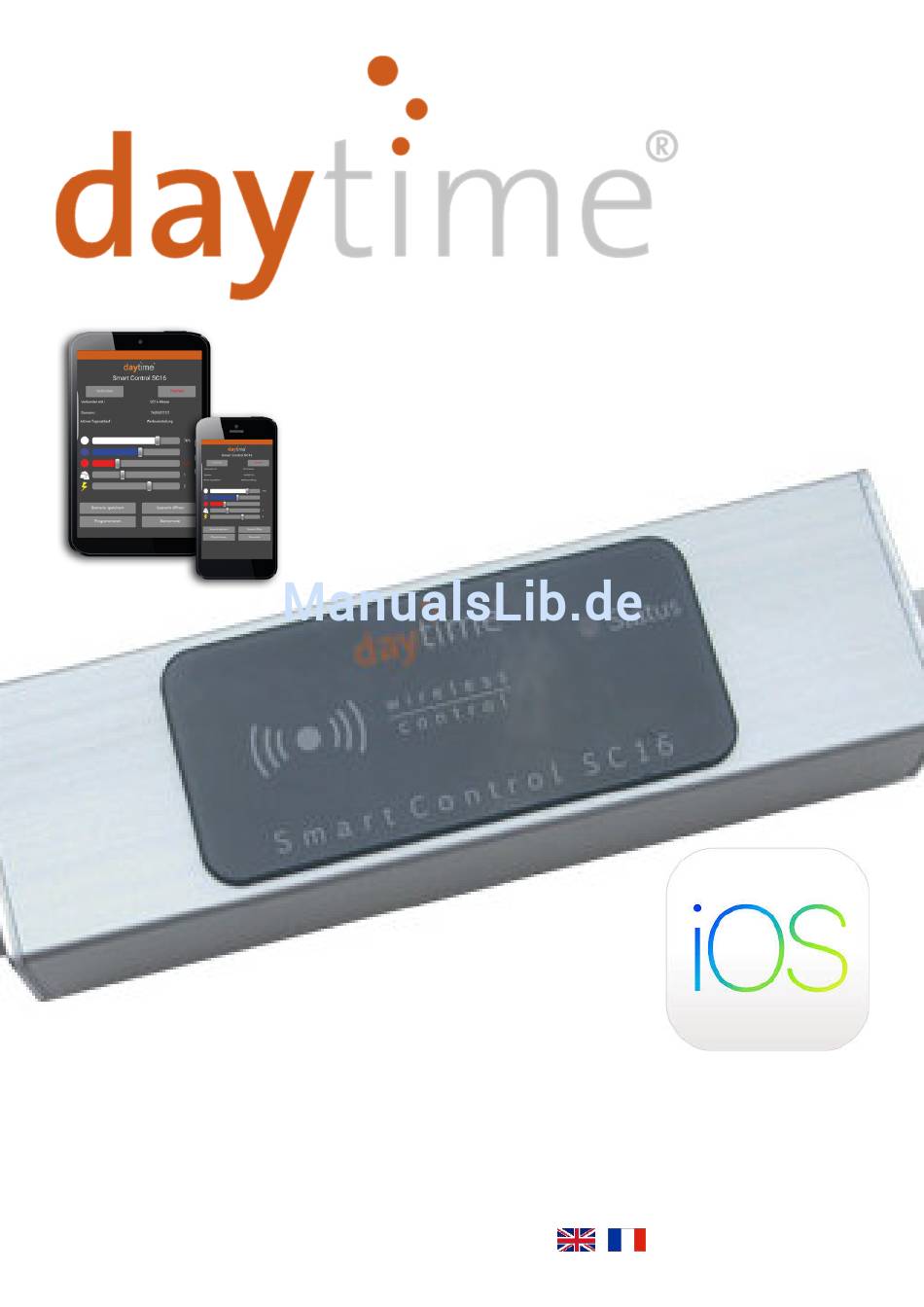

- Seite 1 Bedienungsanleitung Smart Control SC16 2-Kanal für eco moon www.daytime.de/downloads...
- Seite 2 Lichtsteuerung aus dem Hause WALTRON entschieden haben. ® ® Mit der daytime Lichtsteuerung besitzen Sie ein Qualitätsprodukt, welches wie die daytime LED- Leuchtenlinien speziell für den Aquaristik- und Terraristik-Bereich entwickelt wurde und höchsten Sicherheitsansprüchen genügt. ® Die Möglichkeiten, die sich Ihnen durch dieses daytime Produkt eröffnen, werden in den...
-
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Produkt ist für den privaten Hausgebrauch konzipiert und dient ausschließlich zur ® Steuerung von daytime LED-Lichtsystemen für Aquarien und Terrarien aus dem Hause WALTRON GmbH. Lesen und beachten Sie diese Bedienungsanleitung vollständig vor Inbetriebnahme und Verwendung der Lichtsteuerung. Eine Garantieleistung entfällt für Schäden oder Mängel, die durch Nichtbeachten der Bedienungsanleitung entstanden sind. -
Seite 4: Optional Erhältliches Zubehör
Lieferumfang 1 St. Lichtsteuerung Smart Control SC16 2-Kanal für eco moon 1 St. Bedienungsanleitung daytime iOS-App SC16 kostenlos im App Store Optional erhältliches Zubehör Leistung-Erweiterungs-Modul SEM16 1-Kanal für eco & cluster Leistung-Erweiterungs-Modul SEM16 3-Kanal für cluster control Leistung-Erweiterungs-Modul SEM16 3-Kanal für matrix Eigenschaften &... -
Seite 5: Ansicht Daytime Sc16 Ios App -Startseite
Geräteansicht / Erläuterung Ansicht daytime SC16 iOS App -Startseite- aktueller Status Schieberegler (Slider) - Seite 6 1. Inbetriebnahme Installation daytime SC16 iOS App Alle elektrischen Verbindungen (außer Netzstecker) nach den folgenden Beispielen durchführen bzw. die einzelnen Komponenten verbinden. Dabei evtl. Sicherheitshinweise beachten! Anschluss-Schema: Netzstecker einstecken bzw. Stromversorgung(en) einschalten Die Status LED der SC16 beginnt grün zu leuchten. Die Steuerung ist betriebsbereit und schaltet in den automatischen Betrieb.
-
Seite 7: Steuerung Mit Ios-Endgerät Verbinden
2. Steuerung mit iOS-Endgerät verbinden App SC16 öffnen und auf „Verbinden“ tippen Es erscheint die Liste der gekoppelten Geräte. Die entsprechende SC16 (HMSoft) auswählen bzw. antippen. Die Status LED der Steuerung leuchtet nun rot und signalisiert den manuellen Betrieb. Die Uhrzeit wird bei jedem Verbinden automatisch synchronisiert. - Seite 8 4. Programmierung Man erstellt bzw. speichert für jede Tageszeit die gewünschte Lichteinstellung -> im folgenden „Szenario“ genannt. Die gespeicherten Szenarien werden in die Tabelle „Tagesablauf“ eingefügt und mit einer Start- und einer End-Uhrzeit versehen. Die Zeitabstände zwischen „Uhrzeit bis“ eines Szenario und „Uhrzeit von“ des darauffolgenden Szenario definieren die Dauer für den Wechsel (z.B.
- Seite 9 4.2 Tagesabläufe erstellen und speichern Auf „Programmierung“ und anschließend auf „Tagesabläufe“ tippen Dann unten auf "Tagesablauf hinzufügen" tippen und einen Namen (hier z.B. Sommer) vergeben und mit "Speichern" quittieren...
- Seite 10 Den gespeicherten Tagesablauf (hier "Sommer") zum Editieren auswählen Über "Szenario hinzufügen" die gespeicherten Szenarien mit Start- und Enduhrzeit versehen und in die Tagesablauf-Tabelle einfügen, wie z.B. in der folgenden Abbildung Info: Wenn keine Szenarien gespeichert wurden, kann die Tabelle nicht gefüllt werden.
- Seite 11 Achtung: Der Tageswechsel (Mitternacht, 0:00 Uhr) muss im letzten Szenario (siehe Abbildung) oder innerhalb des Wechsels des letzten Szenarios zum ersten Szenario erfolgen (Bsp.: Ende letztes Szenario 23:30 / Anfang erstes Szenario 04:30). Es können beliebig viele Tagesabläufe erstellt und gespeichert werden. Zum Übertragen eines Tagesablaufes auf die Schaltfläche „Tagesablauf übertragen“...
- Seite 12 Über die Zurück-Schaltflächen bis zur Startmaske zurückspringen und auf Trennen tippen. Die Verbindung wird unterbrochen. Die Status-LED der Steuerung leuchtet grün und signalisiert den automatischen Betrieb gemäß dem übertragenen Tagesablauf...
-
Seite 13: Demo Mode
5. Demomode Der Demomode wird über die entsprechende Schaltfläche auf der Startseite eingeschaltet (die Steuerung muss mit der App verbunden sein). Die Schaltfläche zeigt bei laufenden Demomode „Demo läuft“ an. Die Steuerung wechselt fortlaufend im Zeitraffer zwischen den Szenarien, die im Tagesablauf eingefügt sind (Wolken und Blitze sind im Demomode ausgeschaltet) Der Demomode bleibt solange eingeschaltet, bis der Button „Demomode“... -
Seite 14: Systemeinstellungen
6. Systemeinstellungen In diesem Menü kann der Name der Steuerung geändert, ein Firmware-Update durchgeführt und der Tagesablauf auf Werkseinstellung zurückgesetzt werden Durch Tippen auf „Programmieren“ gefolgt von „Systemeinstellungen“ gelangt man in dieses Menü... - Seite 15 In der folgenden Maske wird der aktuelle Name der Steuerung „Modulname“ angezeigt. Außerdem können hier die Soft- und Hardware-Versionen entnommen werden 6.1 Name Steuerung (Modulname) ändern Auf „Name ändern“ tippen. Es erscheint untenstehende Anzeige. Neuen Namen (z.B. Aquarium Wohnzimmer, Testaquarium, usw.) eingeben und mit OK bestätigen. Nach einem Trennen und erneuten Verbinden wird der geänderte Name angezeigt.
- Seite 16 6.2 Werkseinstellungen aufrufen Auf „Werkseinstellung“ tippen und die darauffolgenden Maske mit „Ja“ bestätigen, wenn Übertragung gewünscht. Info: Unter der Werkseinstellung sind nur die Werte für den Tagesablauf hinterlegt (siehe Tabelle 6.3). Der Name und die Firmware der Steuerung werden nicht zurückgesetzt.
- Seite 17 Gewitter: 0 (Aus) 6.4 Firmware-Update Wir sind ständig bestrebt unsere daytime Produkte zu verbessern. Die aktuellste Firmware, in der diese Optimierungen eingeflossen sind, stellen wir für ein Update auf unserem Server zur Verfügung. Durch Tippen auf "Firmware-Update" wird die Steuerung überprüft und ggf. aktualisiert. Dafür muss das iOS-Endgerät mit dem Internet verbunden sein.
-
Seite 18: Technische Daten
7. Technische Daten Abmessungen L/B/H (ohne Anschlussleitungen): 125 x 37 x 26 mm Länge Anschlussleitungen (Primär/Sekundär): ca. 90 mm (inkl. Stecker bzw. Buchse) Gewicht: ca. 100 g Betriebsspannung: 12 VDC (Schutzkleinspannung) max. Belastbarkeit: 8,4 A (100 Watt @12 VDC) ® drahtlose Übertragungsart: BLUETOOTH Classic... - Seite 19 Fachhändler Vorort und unser technischer Support per E-Mail sowie telefonisch gerne zur Verfügung. Garantiehinweis Für die von uns gelieferten daytime® Produkte übernehmen wir innerhalb der EU eine Garantie von 24 Monaten. Ausgenommen davon sind Schäden die auf Nichtbeachtung der Betriebsanleitung oder sonstige unsachgemäße Behandlung zurückzuführen sind.
- Seite 20 - eine Marke der: Sapelloh 51 31606 Warmsen Tel.: +49 (0) 5767 / 941 439 – 0 Fax: +49 (0) 5767 / 941 493 – 15 BA-SC16 2-Kanal für eco moon (iOS) E-Mail: info@waltron-gmbh.com 92-0022 V.01 www.daytime.de | www.waltron-gmbh.com...
