quickPX

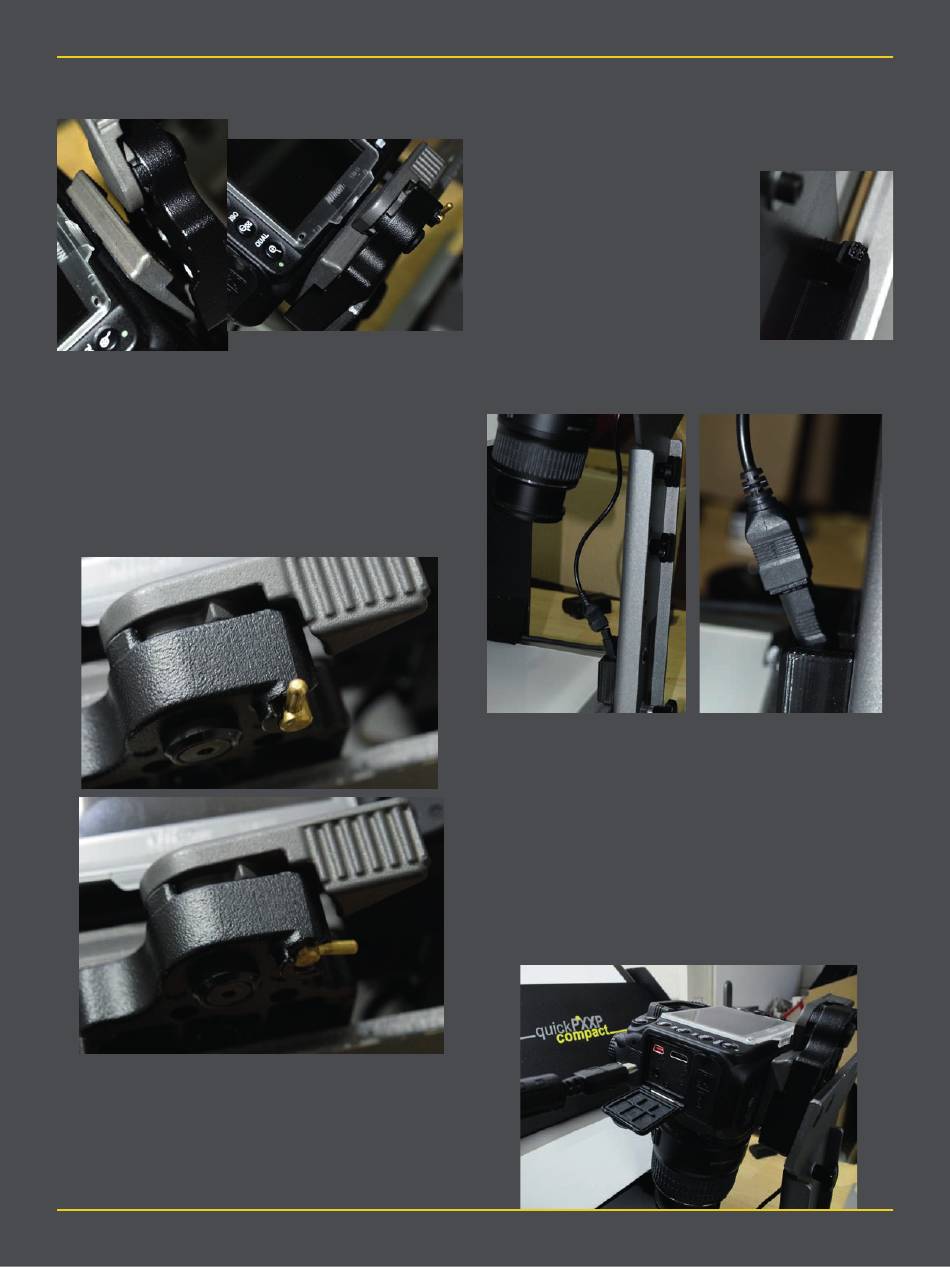

Bei erfolgreicher Durchführung schnappt der
graue Arretierungshebel selbstständig nach
rechts. Klappen Sie nun den kleinen goldfar-
benen Sicherungshebel nach rechts ( siehe
unten). Dieser verhindert ein versehentliches
Lösen des Arretierungshebels.
Möchten Sie die Kamera wieder abnehmen,
klappen Sie zunächst den Sicherungshebel
nach oben. Halten Sie nun die Kamera mit einer
Hand fest, dann ziehen sie den grauen Arre-
tierungshebel nach oben. Die Kamera löst sich
nun vom Adapter.
2.4 Kamera mit dem Stromnetz verbin-
den
Das quickPX-System verfügt
über einen Anschluss, um die
Kamera über das System
selbst mit Strom zu versorgen.
Dieser befindet sich am Ende
eines Kabels, dass aus einer
Abdeckung rechts neben der
Fotoplatte herausragt. Verbin-
den Sie diesen Anschluss mit dem an der Ka-
mera befestigten Kabel.

2.5 Kamera mit USB-Port verbinden

Öffnen Sie links an der Kamera die Abdeckung
mit der Beschriftung „A/V Out USB HDMI".
Führen Sie nun das in der Verpackung der Ka-
mera mitgelieferte schwarze USB Kabel einer-
seits in einen freien USB-Port ihres PCs und
andererseits in den auf dem Foto rot markierten
Anschluss ein.
4
Betriebsanleitung
