1. Merkmale
Das Übersetzungsverhältnis des Rundtisches beträgt 1:90.
Eine Kurbelumdrehung bewegt den Tisch um 4°.
Am Skalenring ist eine Einstellung bis auf 10" möglich (20" bei Typ 150).
Durch die Anbringung von entsprechenden Lochscheiben (optionales Zubehör) sind
Teilungen von 2 bis 100 möglich.
Ein vertikaler Einsatz in Verbindung mit einem Reitstock (optionales Zubehör) ist
möglich.

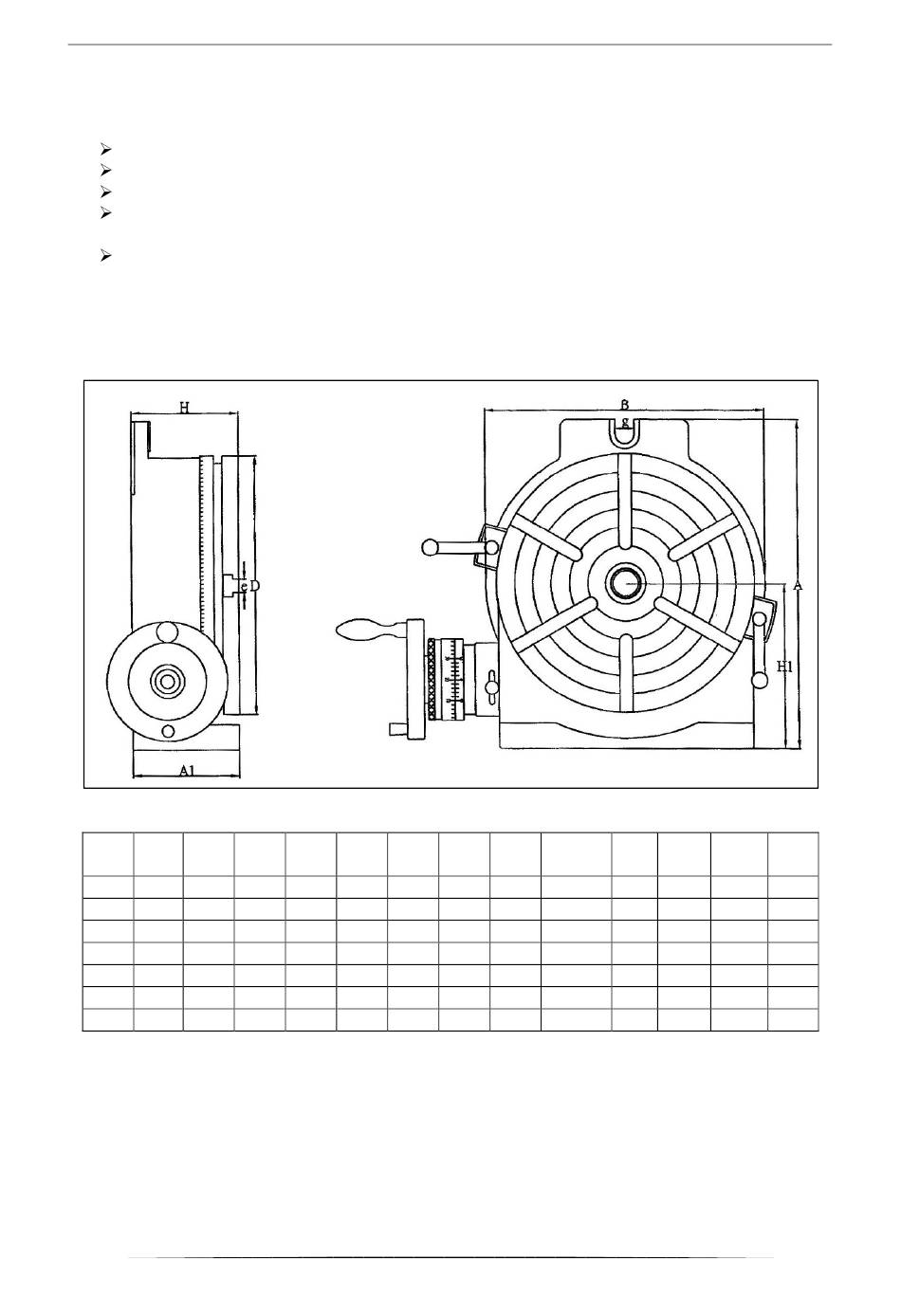

2. Abmessungen

Typ MK A
1
mm
110
2 58
150
2 78
200
3 100
250
3 106
300 4 123
350 4 123
406
4 128
D H H A
1
mm mm mm mm
110 72 80 138
150 80 102 205
205 102 135 265
254 109 163 321
305 125 194 388
353 125 225 445
406 130 258 503
Präzisions-Rundtisch RT
B E Nuten
mm mm
118 11 3
163 11 3
219 14 3
276 14 6
330 16 6
389 16 6
435 16 6
2
g kg kg kg
hor. vert.
- 35 18 8
17 40 20 13
17 80 40 27
17 90 50 38
17 120 60 61
17 130 70 80
17 140 70 119
