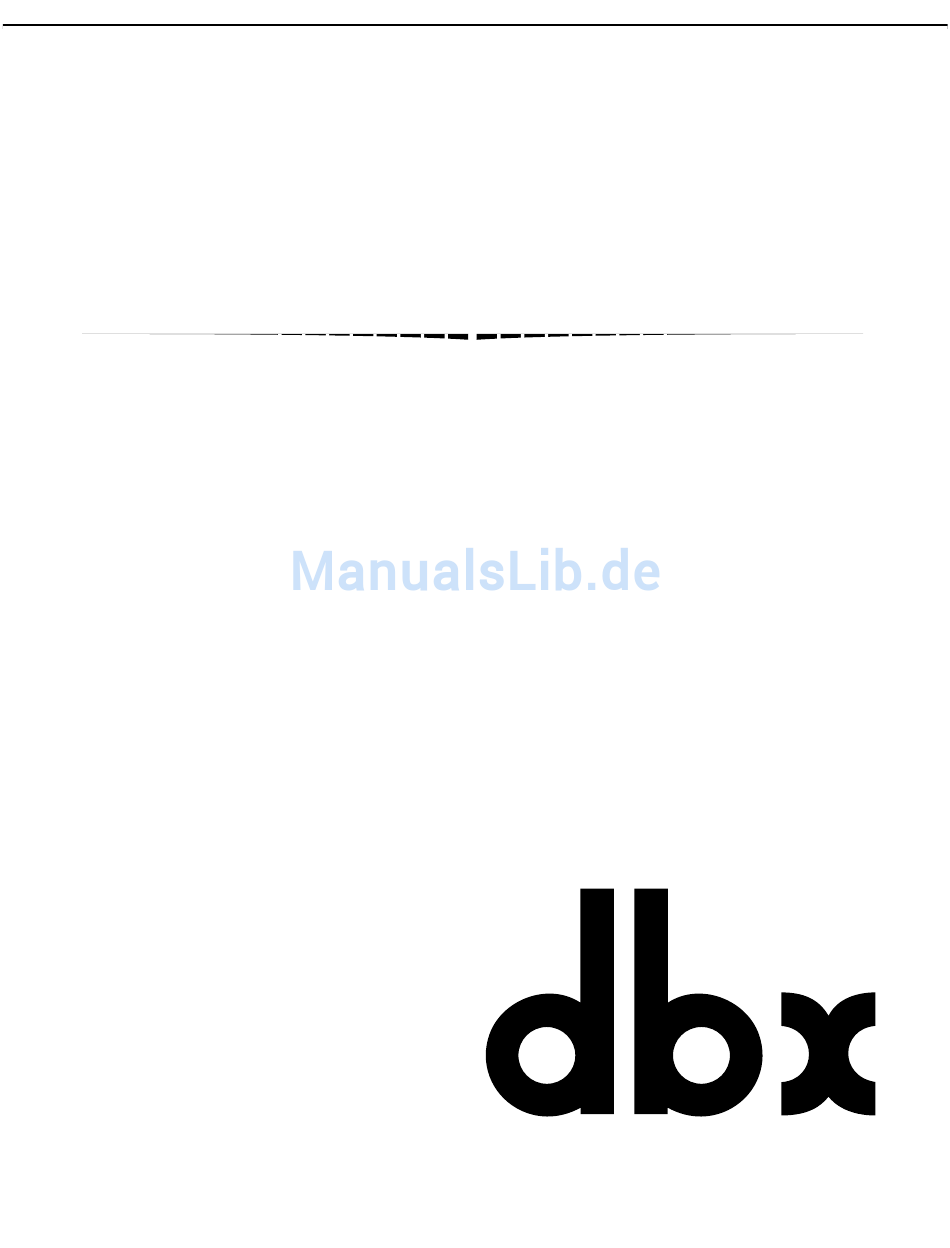

- Seite 1 120XP S U B H A R M O N I C S Y N T H E S I Z E R ® EDIENUNGSANLEITUNG...
- Seite 2 . R e a d t h e s h o c k . m a n u a l . Alle Markenzeichen sind Eigentum der jeweiligen Firmen. Bedienungsanleitung Nr. ©Copyright 1996 by dbx Professional Products dbx Professional Products 8760 South Sandy Parkway ® Sandy, Utah 84070...
-
Seite 3: Besondere Merkmale
KONTROLLE 1. Packen Sie den Karton aus und kontrollieren Sie den Inhalt. Ihr dbx 120XP wurde im Werk sorgfältig in einem Schutzkarton verpackt. Trotzdem bitten wir Sie, das Gerät und den Karton auf eventuelle Transportschäden zu kontrollieren. Bei eindeutigen Transportschäden wenden Sie sich bitte sofort an den Spediteur. Wir empfehlen Ihnen, den Karton und das Verpackungsmaterial zum sicheren Transport des Gerätes aufzuheben. - Seite 4 OUTPUT-Schalter an der Rückseite auf HF ONLY steht. LF BOOST-Regler: Dieser Regler dient zum Glätten der Tiefenanteile am Ausgangssignal des dbx 120XP. Durch vorsichtiges Anheben der Tiefen in beiden Kanälen (nach dem Zumischen der Untertöne) können Sie die "Lücke" zwischen den Tiefbaßsignalen (unter 55 Hz) und dem Baßbereich des Originalsignals auffüllen.
- Seite 5 Die Tiefenanhebung können Sie unabhängig von der Untertonsynthese einsetzen. SUBHARMONICS-Regler: Dieser Regler stellt in Verbindung mit den Frequenzreglern die Intensität der vom dbx 120XP generierten und dem Originalsignal beigemischten Baßoktave ein. Die Intensität hängt dabei nicht nur von der Stellung des SUBHARMONICS-Reglers ab, sondern auch von der Intensität der Tiefenanteile im Originalsignal.
-
Seite 6: Bedienungshinweise
Netzschalter. Wir empfehlen, das Gerät ständig angesteckt zu lassen. Die Leistungsaufnahme ist gering. Wenn Sie den dbx 120XP längere Zeit nicht benutzen, ziehen Sie das Netzkabel ab. ACHTUNG: Bevor Sie das Gerät an das Netz anschließen, kontrollieren Sie, ob die an der Rückseite des Gerätes angegebene Netzspannung mit der am... - Seite 7 Schäden an Verstärkern, Lautsprechern oder sonstigen Komponenten als Folge des Einsatzes des dbx 120XP keinerlei Haftung übernehmen. Reduzieren Sie beim Anschließen des dbx 120XP (oder sonstiger Komponenten) an die Anlage den Ausgangspegel der Anlage. Wir empfehlen auch, sämtliche Regler an der Frontplatte des dbx 120XP auf MINIMUM (linker Anschlag) zu stellen.
- Seite 8 Sie damit aus einer Zweiwegbox mit 12" Tieftöner und Hochtonhorn den Baßklang einer Box mit 15"-Tieftönern herausholen. (Oder aus normalen 18"-Subwoofern den Klang eines 18"-Subwoofer- Hornlautsprechers usw.) Ein weiterer Vorteil der verbesserten Baßwiedergabe bei kleineren Boxen liegt darin, daß kleinere Lautsprecher und ein dbx 120XP leichter zu transportieren sind als größere Lautsprecher. AUSGANG...
-
Seite 9: Anschließen Des Dbx 120Xp An Die Anlage
2. Montieren Sie den dbx 120XP in einem 19"-Rack (optional). Der Platzbedarf des dbx 120XP im Rack beträgt 1 HE x 19". Sie können das Gerät oberhalb oder unterhalb von anderen Geräten montieren, die nicht zuviel Wärme abgeben, da der dbx 120XP keine spezielle Lüftung benötigt. - Seite 10 ANSCHLUßHINWEISE Beschaltung der Eingangs- und Ausgangskabel Der dbx 120XP besitzt symmetrische Eingänge mit einer Impedanz von 18,5 kΩ und ist für einen Nennpegel von +0 dBu ausgelegt. Die Ein- und Ausgänge liegen an 6,3-mm-Stereoklinkenbuchsen. Den dbx 120XP können Sie sowohl an symmetrischen als auch an asymmetrischen Signalquellen betreiben.
- Seite 11 Brummunterdrückung nur dann gewährleistet, wenn Eingang und Ausgang des dbx 166A nicht gemeinsam geerdet sind. Am besten verbinden Sie die Abschirmung des Eingangskabels nur am Ausgang der Signalquelle mit Masse (am Eingang des dbx 120XP bleibt der Massekontakt frei). FROM SOURCE DEVICE...
-
Seite 12: Service Und Kundendienst
Service Der dbx 120XP ist ein volltransistorisiertes Gerät mit Bauteilen von höchster Qualität und Zuverlässigkeit. Der 120XP ist eine Eigenentwicklung von dbx und jedes Gerät wird im Werk zusammengebaut, auf Qualität und Funktion geprüft und abgeglichen, sodaß normalerweise während der gesamten Lebensdauer des Gerätes keinerlei weiteren internen Einstellarbeiten erforderlich sind. -
Seite 13: Technische Daten
TECHNISCHE DATEN Registrierungs- und Antwortkarte Wir freuen uns über Ihre Anregungen und Kommentare. Wenn Sie einige Zeit mit dem dbx 120XP gearbeitet haben, füllen Sie bitte die Registrierungskarte (hinten in der Bedienungsanleitung) aus und senden Sie sie an uns zurück. -
Seite 14: Garantiebedingungen
SCHALTPLÄNE Schaltpläne Auf den folgenden Seiten finden Sie die Schaltpläne für den dbx 120XP. Die Zusammenstellungszeichnung sowie die Schaltungsbeschreibung, Teileliste und Leistungsbeschreibung sind im Servicehandbuch enthalten, das Sie gegen eine Schutzgebühr bei der Kundendienstabteilung von dbx erhalten. Garantiebedingungen Wir gewähren 1 Jahr Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler (ausgenommen externe Netzgeräte). -
Seite 15: Audio Bauer Pro Ag
Tel.: (43-1) 86 654-0, Fax: (43-1) 86 654-245 AUDIO BAUER PRO AG Bernerstrasse-Nord 182 CH-8064 Zürich Tel.: (41-1) 432 32 30, Fax: (41-1) 432 65 58 oder direkt an dbx via e-mail: customer@dbxpro.com Weitere Informationen über dbx Produkte finden Sie auf der dbx Homepage: http://www.dbxpro.com...
