Kindermann 41 automatic 4K60 Inbetriebnahme- Und Bedienungsanleitung
Hdmi 2.0 – 4 auf 1 umschalter
Verwandte Anleitungen für Kindermann 41 automatic 4K60
Inhaltszusammenfassung für Kindermann 41 automatic 4K60

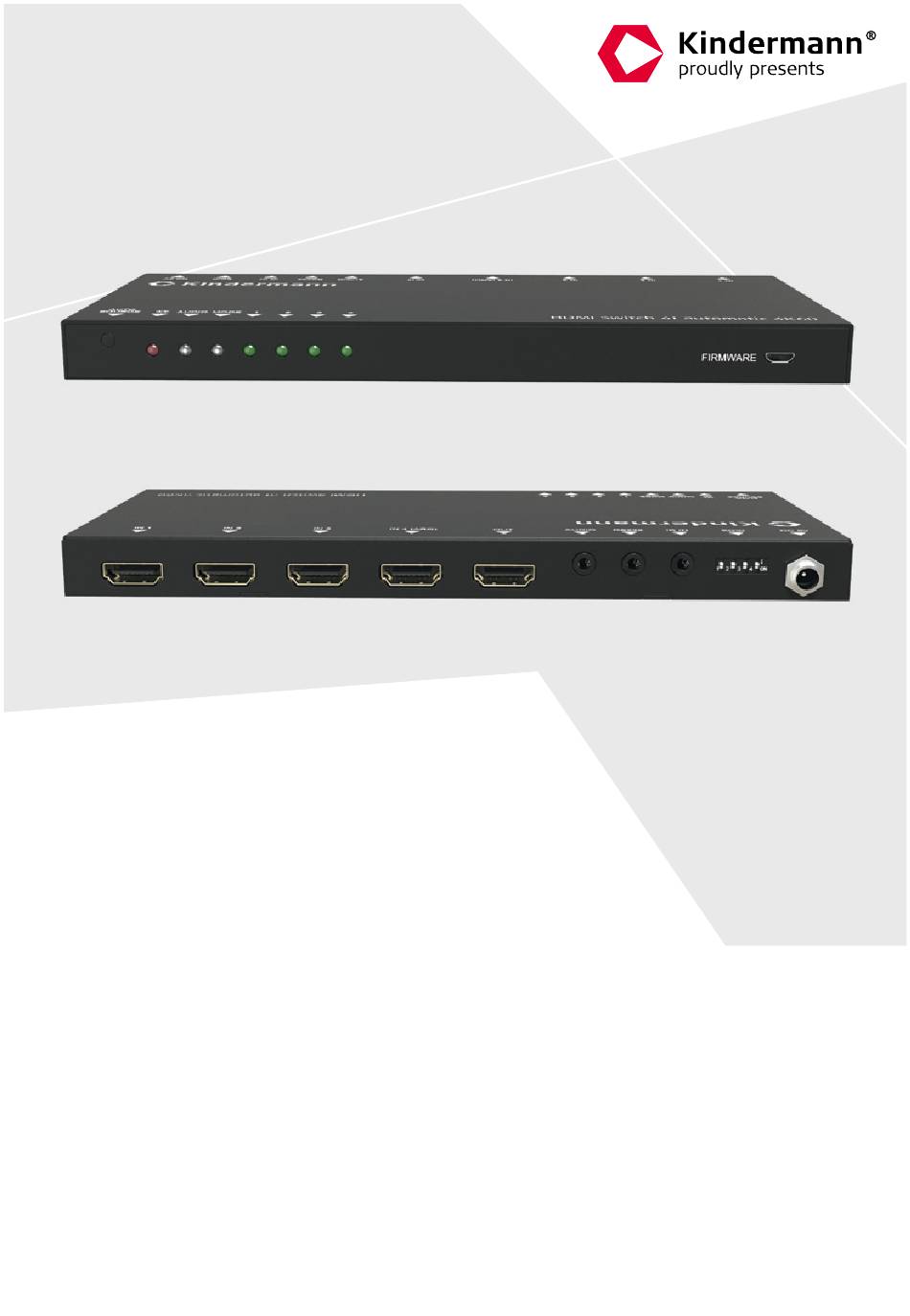

- Seite 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions HDMI Switch 41 automatic 4K60 HDMI 2.0 – 4 auf 1 Umschalter HDMI 2.0 – 4 to 1 Switch Art.-Nr. 5778 000 154 www.kindermann.com Ref. No. 5778 000 154...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort .............................. 4 Sicherheitshinweise und Vorsichtsmaßnahmen ................4 Gerätebeschreibung / Bestimmungsgemäße Verwendung ............. 5 3.1. Eigenschaften ..........................5 3.2. Lieferumfang .......................... 5 Anschlussschema .......................... 6 Bedien- und Anzeigekomponenten ..................... 6 - 7 5.1. Vorderseite ..........................6 5.2. Rückseite ........................... 7 Bedienung ..........................7 - 11 6.1. Manuelle Auswahl ........................ 7 6.2. Automatische Auswahl ...................... 7 6.3. IR-Fernbedienung ........................8 6.4. RS232 Steuerung ........................9 6.4.1. RS232 Befehle ........................9 6.4.2. Signalumschaltung ......................9 6.5. Steuerung von Wiedergabegeräten ................... 9 - 10 6.5.1. Steuerung eines Anzeigegeräts (z. B. Display) .............. 10 6.5.2. Audio Auswahl ........................10 6.6. Systemsteuerung ........................ 11 6.6.1. Baud Rate Einstellung ...................... 11 EDID Management ........................ 11 - 12 7.1. Vordefinierte EDID-Einstellung ..................11 - 12... - Seite 3 Table of contents Foreword ............................16 Safety Instructions and precautions .................... 16 Device description / Intended use .................... 17 3.1. Features ............................. 17 3.2. Scope of delivery ........................ 17 Connection diagram .......................... 18 Operating and display components .................. 18 - 19 5.1. Front side .......................... 18 5.2. Rear side ........................... 19 Operation ........................... 19 - 23 6.1. Manual selection ........................ 19 6.2. Automatic selection ........................ 19 6.3. IR remote control ........................ 20 6.4. RS232 control ........................ 20 - 21 6.4.1. RS232 commands ...................... 21 6.4.2. Signal switching ........................21 6.5. Control of the source devices .................... 21 - 22 6.5.1. Display control ........................22 6.5.2. Audio selection ........................22...
-
Seite 4: Vorwort
Wenden Sie sich an den örtlichen Händler, um Unterstützung bei der Wartung zu erhalten. Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen •... -
Seite 5: Gerätebeschreibung / Bestimmungsgemäße Verwendung
3. Gerätebeschreibung / Bestimmungsgemäße Verwendung Der HDMI Switch 41 automatic 4K60 ist ein ultradünner HDMI Umschalter mit Automatikfunktion und vier Eingängen und einem Ausgang. Er unterstützt Videoauflösungen bis zu 4Kx2K@60Hz 4:4:4 HDR und Mehrkanal-Audio. Neben der Weitergabe der EDID-Informationen des Wiedergabegeräts an die Quelle verfügt der Umschalter über mehrere vordefinierte EDID-Profile, die eine Installation vereinfachen können. -
Seite 6: Anschlussschema
4. Anschlussschema Die folgenden Systemdarstellungen zeigt ein typisches Anwendungsszenario für diesen Umschalter: Hinweis: Dieses Bild dient nur als Referenz. 5. Bedien- und Anzeigekomponenten 5.1 Vorderseite AUTO ☀ SOURCE AUDIO MODE ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ Name Beschreibung Drücken, um zum nächsten Eingang zu wechseln. -
Seite 7: Rückseite
5.2 Rückseite IN 1 IN 2 IN 3 AUDIO RS232 IR IN IN 4 (ARC) EDID DC 5V ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ Name Beschreibung HDMI-Eingänge (Buchse, Typ A) zum Anschluss von Quellgeräten. IN 1-4 Der HDMI Anschluss 4 unterstützt ARC. -
Seite 8: Ir-Fernbedienung
6.3 IR-Fernbedienung Schließen Sie den IR-Empfänger an der Eingangsbuchse (11) an. Die IR-Fernbedienung kann auch zur Steu- erung von Quell- und Anzeigegeräten auf Basis von der CEC-Funktion verwendet werden (Kompati-bilität vorausgesetzt). Input: 1-4: Wählen Sie die entsprechende Eingangsquelle aus. MANUAL/AUTO: Schalten Sie zwischen dem automatischen und manuellen Modus Source: Steuern eines Wiedergabegeräts per CEC Protokoll, z. -
Seite 9: Rs232 Befehle
6.4.1 RS232 Befehle Sobald sich der Status des HDMI Switch 41 automatic 4K60 ändert, z. B. durch Tastendruck, wird der neue Status per RS232 ausgegeben. Hinweis: Alle Befehle können wahlweise mit "<CR>“ beendet werden oder ohne. Beides wird erkannt. Antworten werden immer mit "<CR>“ beendet. -
Seite 10: Steuerung Eines Anzeigegeräts (Z. B. Display)
SRC Skip Nächstes Kapitel SRC: Skip Forward Forward SRC Skip Vorheriges Kapitel SRC: Skip Backward Backward SRC Menu Zeige Einstellungsmenü SRC: Menu SRC Back Zurück SRC: Back SRC Ok Bestätigen (OK) SRC: Ok SRC Exit Exit SRC: Exit SRC Up Nach oben SRC: Up SRC Down... -
Seite 11: Systemsteuerung
6.6 Systemsteuerung Befehl Funktion Beispiel Antwort Reset System reset Reset done Unit: Kindermann HDMI Switch 41 automatic 4K60 FW: V1.0.0 Info Systeminformationen anzeigen AV: 1 1 ARC: EXT B1 Auto: On EDID: 0 6.6.1 Baud Rate Einstellung Befehl Funktion... -
Seite 12: Benutzerdefinierte Edid-Einstellung
Schalter-Status Video Audio 0101 3840x2160p@60Hz 4:2:0 RGB 8bit Stereo 0110 3840x2160p@60Hz 4:2:0 RGB 8bit High Definition 0111 3840x2160p@60Hz 4:4:4 RGB 10bit HDR Stereo Schalterposition unten = "ON", 1000 3840x2160p@60Hz 4:4:4 RGB 10bit HDR High Definition oben = "OFF" 1001 1280x800@60Hz Stereo 1010 1920x1200@60Hz... -
Seite 13: Arc Mode
8. ARC Mode Der Audio-Rückkanal (Audio Return Channel "ARC") ermöglicht es den Ton von einem Display mit Tuner per upstream, also "rückwärts" über ein HDMI-Kabel z. B. zu einem AV-Verstärker zu leiten. Hinweis: Nur HDMI-Eingang 4 unterstützt ARC! Das Display als auch der AV-Verstärker müssen ARC unterstützen! ARC Anschlussschema ist wie folgt dargestellt: 9. -
Seite 14: Technische Daten
10. Technische Daten Video Eingänge Eingang 4 x HDMI Eingangsanschlüsse HDMI-Buchse Typ A HDMI-Eingangsauflösung Bis zu 4Kx2K@60Hz 4:4:4 Bandbreite 18Gbps HDMI Standard HDCP Version Video Ausgänge Ausgang 1 x HDMI Ausgangsanschluss HDMI-Buchse Typ A HDMI-Ausgangsauflösung Bis zu 4Kx2K@60Hz 4:4:4 HDMI Standard HDCP Version Audio Ausgang... -
Seite 15: Fehlerbehebung
Ihren Händler oder Händler vor Ort, um weitere Unterstützung zu erhalten. 13. CE-Konformitätserklärung Hinweis: Die aktuelle Inbetriebnahme- und Bedienungsanleitung kann von unserer Webseite heruntergeladen werden: www.kindermann.com Die aktuell gültige CE-Erklärung kann unter folgender URL eingesehen und heruntergeladen werden: https://shop.kindermann.de/erp/webshop/navigationPath/5778000154.html 14. Verfügbares Zubehör •... - Seite 28 Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations 5778 000 154 | DE/GB | 02.2021 www.kindermann.com...
