Alu-Line 65002 Montageanleitung Seite 2

Beleuchtungsleiste für fahrradträger eurocarry 65000/ 65500/ 65401/ 65201/ 68401/ 68201/ 66401/ 66201

Werbung

Vorwort
Die Beleuchtungsleiste ist notwendig, wenn Fahrradträger der Modellreihen 65000 – 65500 – 65401
– 65201 – 68401 – 68201 – 66401 - 66201 als Tieflader, dies bedeutet in der unteren Beladehöhe,
betrieben werden sollen.
Wichtig!
-
Vergewissern Sie sich vor der Montage, dass das Produkt mit dem Fahrzeug bzw. dem
Fahrradträger, an welchem es montiert werden soll, kompatibel ist.
-
Wir empfehlen, die Montage durch Fachpersonal unter Berücksichtigung der derzeit
geltenden Vorschriften durchführen zu lassen.
-
Lesen Sie die Gebrauchs- u. Montageanleitung vor dem Erstgebrauch sorgfältig durch.
Montage nach dieser Vorlage durchführen.
-
Montageanleitung bitte sorgfältig aufbewahren.
-
Bei unsachgemäßer Montage oder Anwendung erlischt der Garantie- bzw. Haftungsanspruch.
-
Bitte prüfen Sie nach den ersten 50 Kilometern Fahrt alle Schraubverbindungen auf Ihren
sicheren Halt.

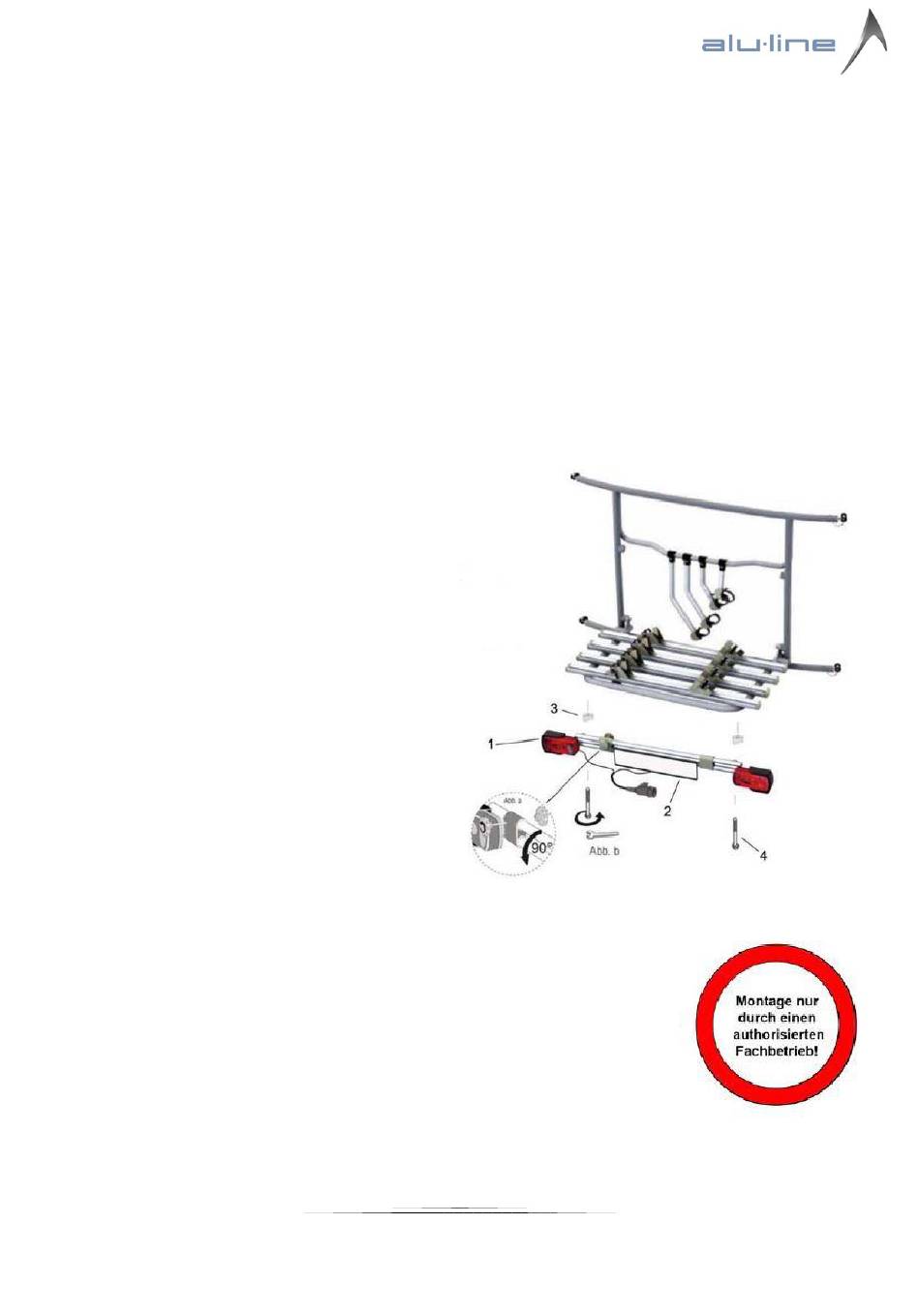

1.
Lieferumfang
1 Stück vormontierte Beleuchtungsanlage mit Stecker
für 13-polige Steckdose (Nr. 1)
1 Stück Kennzeichenträger (Nr. 2)
4 Stück Distanzstücke (Nr. 3)
2 Stück Sechskantschrauben M 6 x 90 mm (Nr. 4)
2 Stück Unterlegscheiben für Sechskantschrauben
2 Stück Abdeckkappen für Sechskantschrauben
2 Stück Bohrschrauben zur Befestigung der
Kennzeichenhalterung
1 Stück Sterngriffschraube 2-tlg.
1 Set Kabelbinder
2.
Montage der Beleuchtungsleiste am Fahrradträger
Bitte überprüfen Sie zunächst den Beleuchtungsleistensatz auf
Vollständigkeit, bevor Sie mit den Arbeiten beginnen.
Lösen Sie die zwei unteren Sechskantschrauben an der 2. bzw. 4.
(äußersten) Fahrradschiene des Fahrradträgers und entfernen Sie
diese beiden Schrauben.
Führen Sie nun die beiden Sechskantschrauben (4) durch die
Bohrungen an der Beleuchtungsleiste.
Setzen Sie nun pro Sechskantschraube jeweils zwei
Distanzstücke auf die Schrauben (Wölbung jeweils nach oben und
unten) und ziehen Sie die Schrauben mit Hilfe der in der 2. bzw.
4. Fahrradschiene noch immer befindl. Nutensteine fest (Abb. b).
Die Beleuchtungsleiste sitzt nun fest an Ihrem Fahrradträger.
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-48840 – Fax +49 (0) 7581-488420 – Email info@alu-line.de – www.alu-line.de
2
