Betriebsanleitung

1. Beschreibung

1.1 Bestimmungsgemäße Verwendung
Der elektromechanische Füllstand-Grenzschalter
überwacht den Füllstand von Schüttgütern in Silos,
Bunker, Behälter, Trichter, usw..

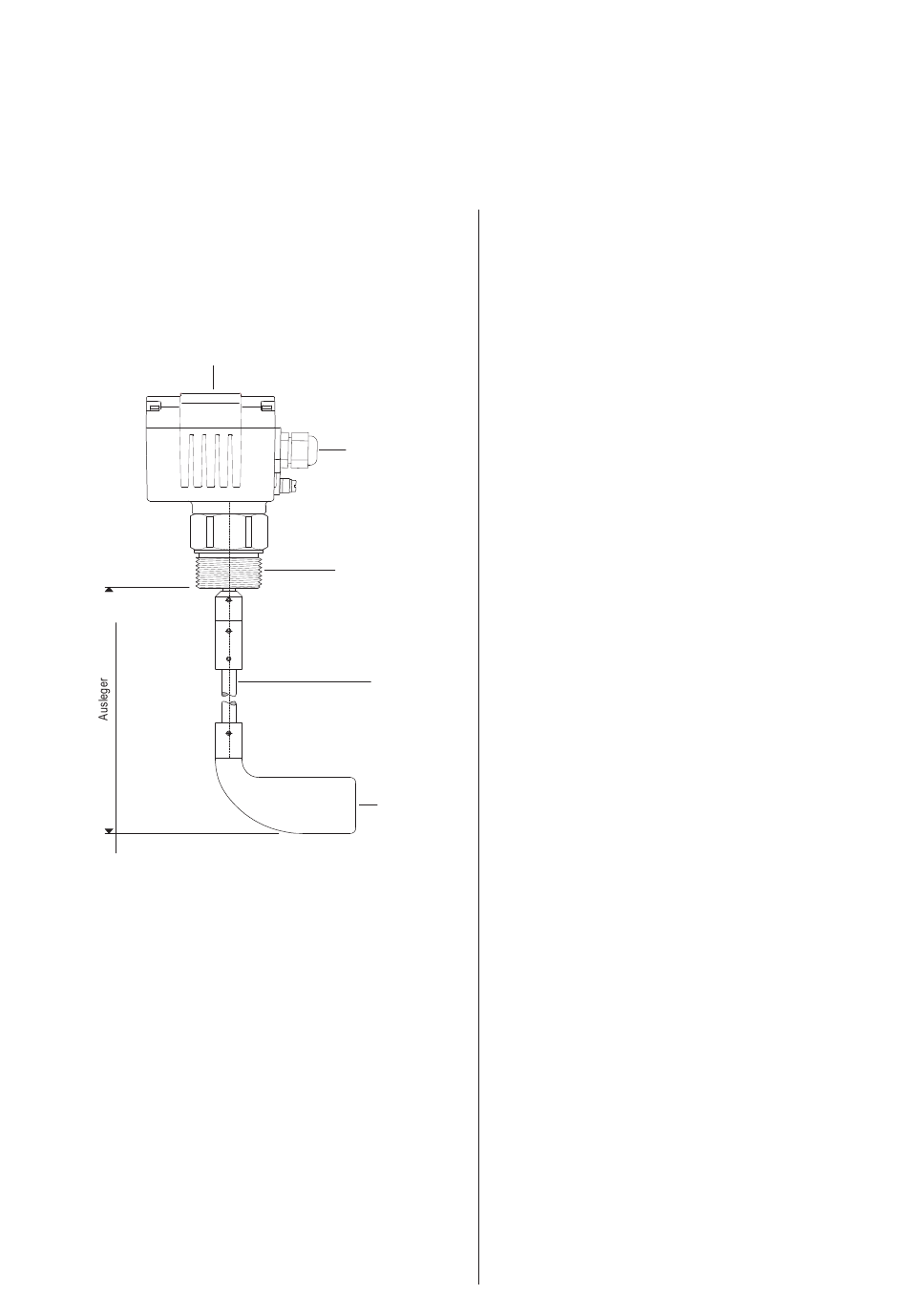

1.2 Geräteaufbau
Steuerkopf
(Gehäuse mit Motor u. Schalter)
1.3 Funktion
Der in den Behälter ragende, rotierende Messflügel
wird von einem Getriebemotor angetrieben.
Erreicht Füllgut den Flügel, wird dieser an seiner
Drehung gehindert und angehalten.
Das Rückdrehmoment dreht den drehbar gelagerten
Motor aus seiner Endlage und betätigt den Signal-
Schalter. Ein zweiter Schalter schaltet den Motor aus.
Sinkt der Füllstand und der Messflügel wird frei,
bewegt eine Feder den Motor in seine ursprüngliche
Endlage. Dabei wird der Motor wieder eingeschaltet
und der Signal-Schalter zurückgeschaltet.
Kabel-Einführung
Prozess-Anschluss
Flügelwelle
Messflügel
001-0706

1.4 Technische Daten

Benennung
Typ
Schüttguttemperatur
Umgebungstemperatur
Druckbereich
Messflügeldrehzahl
Ansprechverzögerung ca. 1,20 sec.
Wartung
1.5 Elektrische Daten
Betriebsspannung
Leistungsaufnahme
Kabeleinführung
Schutzart
Anschlussklemmen
Signal-Kontakt
Schaltspannung
Schaltvermögen
Der Signal-Kontakt ist ein Mehrspannungs- und
Mehrstromschalter. Er ist geeignet für den Einsatz in
Schaltkreisen mit geringen Strömen und geringen
Spannungen sowie auch für mittlere Ströme bei
Steuerspannungen bis 250 V.
Achtung! Der Schalter darf während seiner gesamten
Verwendungsdauer nur in ein und demselben Schalt-
kreistyp eingesetzt werden.
Sobald der Schalter einmal mit mittlerer Schaltleistung
betrieben wurde, kann er nicht mehr für die niedrige
Schaltleistung eingesetzt werden
1.6 Werkstoffe
Gehäuse
Prozess-Anschluss
Flügelwelle
Messflügel
Dichtring
(Bestellcode)
Drehflügel-
Füllstandanzeiger
FF03
siehe Typenschild
-20 °C ... +70 °C
siehe Typenschild
1 U/min
keine
siehe Typenschild
AC4 VA
DC4 W
Verschraubung M20 x 1,5
IP 66
nach DIN 60529
max. 1,5 mm²
potenzialfreier
Wechsler
4 V DC ... 250 V AC
1mA ... 2A
Aluminium
oder Edelstahl
Aluminium
oder Edelstahl
Edelstahl
Edelstahl
R0 NBR, schwarz
R1 Viton/Teflon/VA
R2 NBR, hell FDA
R5 Teflon
