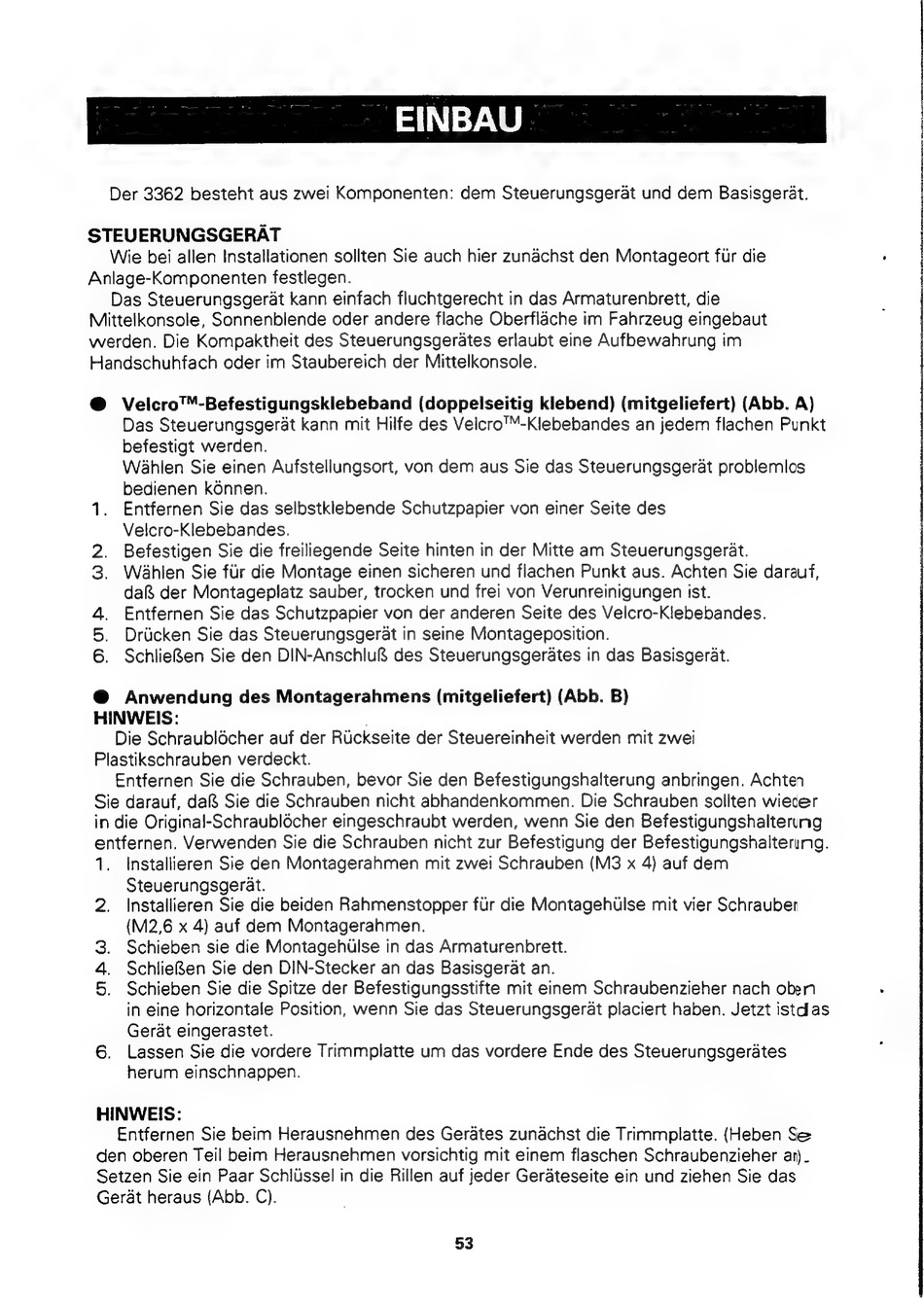

Der 3362 besteht aus zwe! Komponenten: dem Steuerungsgerat und dem Basisgerat.
STEUERUNGSGERAT
Wie bei allen Installationen sollten Sie auch hier zunachst den Montageort fur die
Anlage-Komponenten festlegen.
Das Steuerungsgerat kann einfach fluchtgerecht in das Armaturenbrett, die
Mittelkonsole, Sonnenblende oder andere flache Oberflache im Fahrzeug eingebaut
werden. Die Kompaktheit des Steuerungsgerates erlaubt eine Aufbewahrung im
Handschuhfach oder im Staubereich der Mittelkonsole.
@
Velcro™-Befestigungsklebeband (doppelseitig klebend) (mitgeliefert) (Abb. A)
Das Steuerungsgerat kann mit Hilfe des Velcro™-Klebebandes an jedem flachen Punkt
befestigt werden.
Wahlen Sie einen Aufstellungsort, von dem aus Sie das Steuerungsgerat problemlos
bedienen konnen.
Entfernen Sie das selbstklebende Schutzpapier von einer Seite des
Velcro-Klebebandes.
Befestigen Sie die freiliegende Seite hinten in der Mitte am Steuerungsgerat.
Wahlen Sie fur die Montage einen sicheren und flachen Punkt aus. Achten Sie darauf,
da der Montageplatz sauber, trocken und frei von Verunreinigungen ist.
Entfernen Sie das Schutzpapier von der anderen Seite des Velcro-Klebebandes.
Drucken Sie das Steuerungsgerat in seine Montageposition.
SchlieRen Sie den DIN-Anschlu& des Steuerungsgerates in das Basisgerat.
_
Oak
WN
@
Anwendung des Montagerahmens (mitgeliefert) (Abb. B)
HINWEIS:
Die Schraublécher auf der Ruckseite der Steuereinheit werden mit zwei
Plastikschrauben verdeckt.
Entfernen Sie die Schrauben, bevor Sie den Befestigungshalterung anbringen. Achten
Sie darauf, dafg Sie die Schrauben nicht abhandenkommen. Die Schrauben sollten wieder
in die Original-Schraublocher eingeschraubt werden, wenn Sie den Befestigungshalterung
entfernen. Verwenden Sie die Schrauben nicht zur Befestigung der Befestigungshalterung.
1.
Installieren Sie den Montagerahmen mit zwei! Schrauben (M3 x 4) auf dem
Steuerungsgerat.
Installieren Sie die beiden Rahmenstopper fur die Montagehtlse mit vier Schrauber
(M2,6 x 4) auf dem Montagerahmen.
Schieben sie die Montagehulse in das Armaturenbrett.
SchlieRen Sie den DIN-Stecker an das Basisgerat an.
Schieben Sie die Spitze der Befestigungsstifte mit einem Schraubenzieher nach oben
in eine horizontale Position, wenn Sie das Steuerungsgerat placiert haben. Jetzt istdas
Gerat eingerastet.
6. Lassen Sie die vordere Trimmplatte um das vordere Ende des Steuerungsgerates
herum einschnappen.
oO&RW
N
HINWEIS:
Entfernen Sie beim Herausnehmen des Gerates zunachst die Trimmplatte. (Heben Se
den oberen Teil beim Herausnehmen vorsichtig mit einem flaschen Schraubenzieher an) _
Setzen Sie ein Paar Schlussel in die Rillen auf jeder Gerateseite ein und ziehen Sie das
Gerat heraus (Abb. C).
53
