Inhaltszusammenfassung für Harvey RT-DC

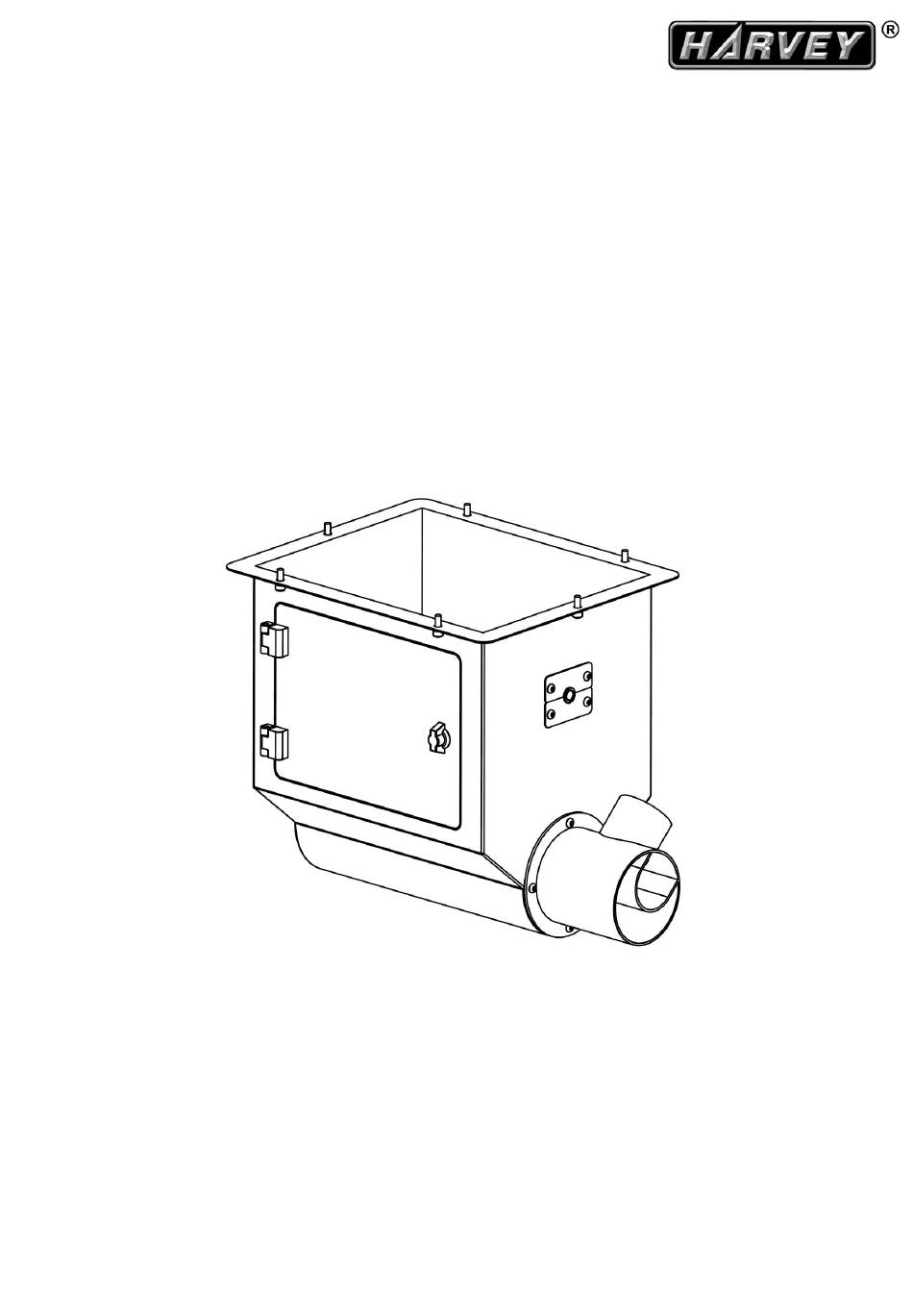

- Seite 8 Einführung Vielen Dank für den Kauf von Harvey's Produkten. Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte zufrieden sein werden. Die RT-DC-Absaugbox unter dem Frästisch dient dazu, den Staub unter dem Frästisch zu sammeln. Sie ist hauptsächlich für den Compass RT-685/800 Gusseisentisch geeignet.
- Seite 9 Installation 1. Bringen Sie, wie in Abbildung 3 dargestellt, die Absaugbox unter dem Tisch an; für individuelle Frästische müssen Sie die Montagelöcher selbst bohren (Die Stellschrauben für individuelle Frästische müssen ebenfalls selbst vorbereitet werden). 2. Befestigen Sie, wie in Abbildung gezeigt, den Staubanschluss;...
- Seite 10 Explosionszeichnung und Stückliste REF DESCRIPTION REF DESCRIPTION 301 Dust box 312 Cap screw M4x8 302 Flat washer 6 313 Air door 303 Lock washer 6 314 Big flat washer 8 304 Cap screw M6x16 315 Pan HD screw M8x25 305 Snap gauge 316 Air door handle 306 Pan HD screw M6x12 317 Lock nut 5...
