Createx 200 Bedienungsanleitung Seite 2

Pflegehinweis:
Halten Sie die Spritzpistole immer sauber, entfernen Sie Farbe möglichst bevor sie
antrocknet. Angetrocknete Farbe an Düse, Sprühkopf und Nadel wird am besten durch ein
auf die Farbe abgestimmtes Lösemittel angelöst und mittels Pinsel oder Q- Tip entfernt.
Legen Sie niemals den ganzen Apparat in Lösemittel. Geben Sie gelegentlich etwas
dünnes Öl oder z.B. Regdab „Needle Juice" von Badger an die Nadel im Bereich des
Bedienungshebels. Halten Sie Nadelspitze und Düse frei von Öl und Fett, da es das
Spritzbild beeinflussen kann. Kontrollieren Sie regelmäßig die Nadelspitze. Verbogene
Nadelspitzen verursachen nicht nur ein schlechtes Spritzbild, sondern können auch die
Düse beschädigen. Seien Sie im Umgang mit der Düse vorsichtig, da sie trotz bester
Materialien ein empfindliches feinmechanisches Teil ist.
Probleme und Abhilfen
körniges Sprühbild/Spucken:
Prüfen Sie zuerst, ob die Nadel verbogen oder die Düse beschädigt ist.
Falls die Farbe zu dickflüssig ist, verdünnen Sie sie und prüfen Sie die Nadel und den
Sprühkopf auf angetrocknete Farbe. Evtl. ist auch der Luftdruck oder die Luftmenge Ihrer
Luftquelle zu gering.
Blasenbildung im Farbbehälter:
Die Kronenkappe ist möglicherweise zu weit herausgedreht, der Sprühkopf ist lose oder
der Teflon-Dichtring 50-055 zwischen Kopf und Körper fehlt. Prüfen Sie beides und ziehen
Sie diese Teile fest an. Bringt das keine Abhilfe, ist die Nadeldichtung defekt. Die
Nadeldichtung kann nur mit Spezial-Werkzeug gewechselt werden, auf die Dichtung
gewährt Badger lebenslange Garantie.
Die häufigste Ursache ist der Teflon-Dichtring 50-055 (Dichtring fehlt oder wurde zu stark
gequetscht). Bitte Dichtring erneuern.
Sicherheitshinweise:
Seien Sie im Umgang mit der Nadel vorsichtig. Da sie sehr spitz ist, kann sie leicht zu
Verletzungen führen. Beachten Sie die Sicherheitshinweise der Farb- bzw. der
Reinigungsmittelhersteller.
lösen Sie den Apparat von der Druckluft bevor Sie etwas demontieren
–
lassen Sie keine Kinder unbeaufsichtigt mit dem Apparat, es ist kein Spielzeug!
–
Gewährleistung
Wird das Gerät in den ersten 24 Monaten ab Kaufdatum beim Händler aufgrund von
nachgewiesenen Fabrikations- oder Materialfehlern schadhaft, so beheben wir diesen
Fehler ohne Berechnung.
Bitte fügen Sie einen ausreichend
Pulsieren:
frankierten Rückumschlag
Fehlerbeschreibung bei, wenn Sie ein Gerät an uns einsenden.
und eine

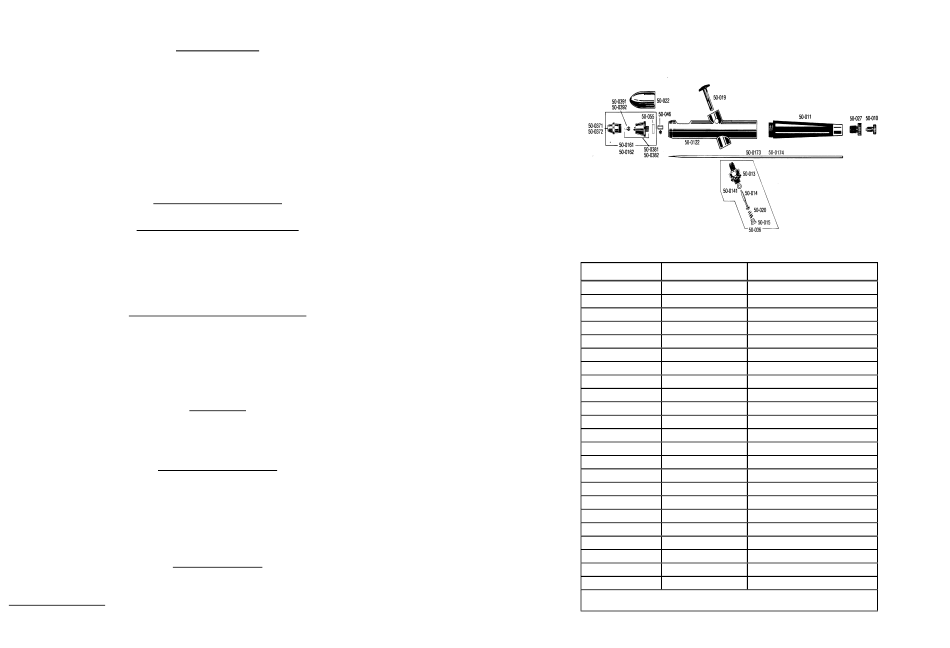

Explosions-Zeichnung mit Teile-Nummern:
Badger-No. Createx-No.
50-010 600 478 Nadelfeststellschraube
50-011 600 398 Handgriff, Aluminium
50-0122 600 401 Pistolenkörper
50-013 600 385 Ventil-Gehäuse
50-014 600 380 Ventilstößel
50-0141 600 381 O-Ring
50-015 600 384 Ventilschraube
50-0161 600 201 Sprühkopf F (komplettt)
50-0173 600 232 Nadel F
50-019 600 386 Bedienungshebel
50-020 600 387 Ventilfeder
50-022 * 600 388 Schutzkappe
50-027 600 402 Nadelregulierungschraube
50-036 600 391 Ventil (komplett)
50-0371 600 489 Kronenkappe F
50-0372 600 490 Kronenkappe M
50-038 600 392 Düsenkopf
50-0381 600 207 Kopf mit Düse F
50-0382 600 208 Kopf mit Düse M
50-0391 600 210 Düse F
50-0392 600 211 Düse M
50-046 600 382 Nadellager +)
50-055 600 383 Kopfdichtung
+) Austausch nur mit Spezial-Werkzeug
*) Schutzkappe: ab 7/2008 Badger-No. 51-073 Art..-No. 600 236
Alle Ersatzteile erhalten Sie dort, wo Sie das Gerät gekauft haben.
Teile-Bezeichnung
