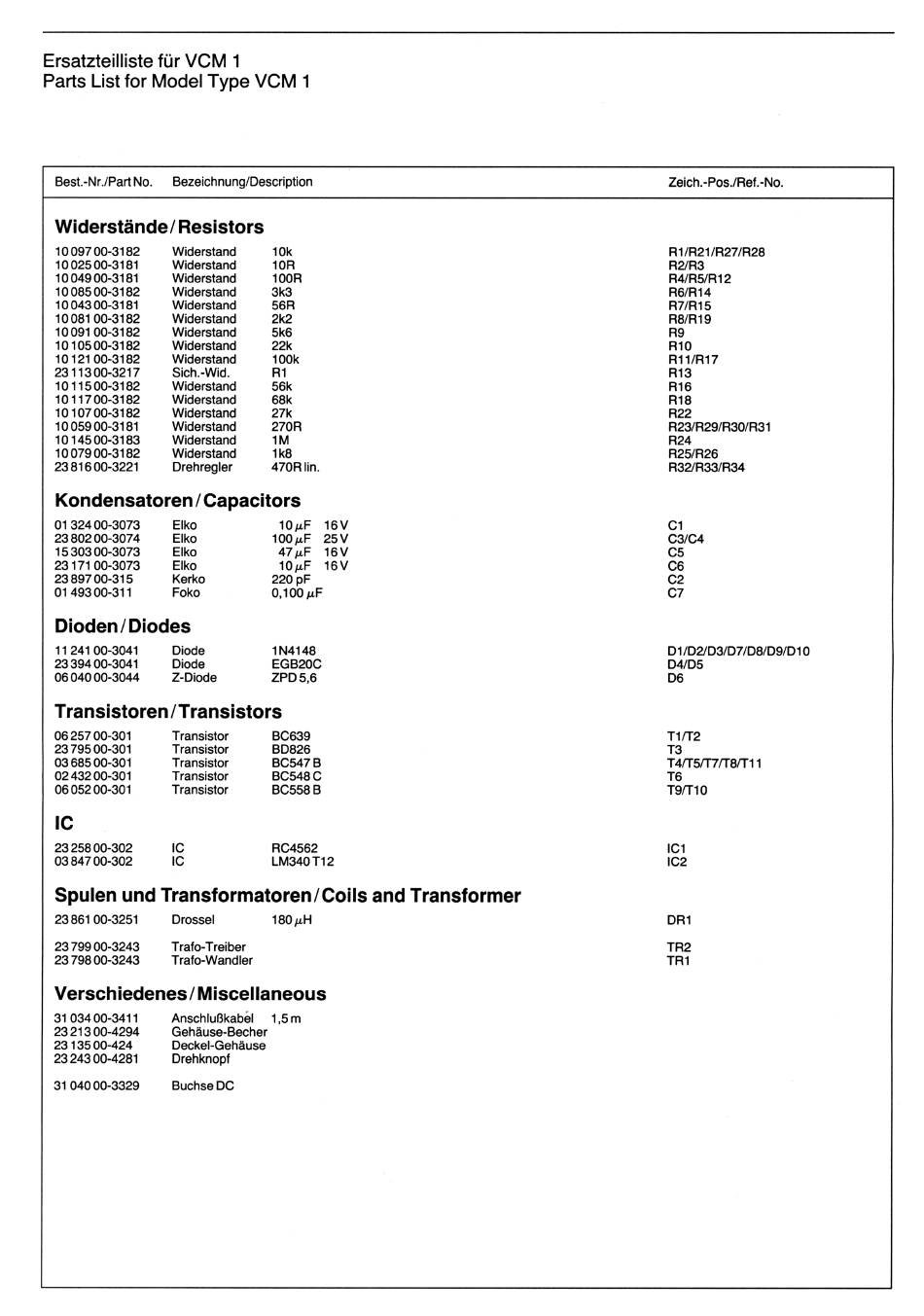

Ersatzteilliste für VCM 1
Parts List for Model Type VCM 1
Best.-Nr./PartNo.
Bezeichnung/Description
Zeich.-Pos./Ref.-No.
Widerstände/ Resistors
10 09700-3182
Widerstand
10k
R1/R21/R27/R28
10 02500-3181
Widerstand
10R
R2/R3
1004900-3181
Widerstand
100R
R4/R5/R12
10085 00-3182
Widerstand
3k3
R6/R14
10 043 00-3181
Widerstand
56R
R7/R15
10081 00-3182
Widerstand
2k2
R8/R19
10091 00-3182
Widerstand
5k6
R9
1010500-3182
Widerstand
22k
R10
10121 00-3182
Widerstand
100k
R11/R17
2311300-3217
ich.-Wid.
R1
R13
1011500-3182
Widerstand
56k
R16
1011700-3182
Widerstand
68k
R18
1010700-3182
Widerstand
27k
R22
1005900-3181
Widerstand
270R
R23/R29/R30/R31
1014500-3183
Widerstand
1M
R24
1007900-3182
Widerstand
1 k8
R25/R26
2381600-3221
Drehregler
470R lin.
R32/R33/R34
ondensatoren / Capacitors
0132400-3073
Elko
10
ai
F
16V
C1
2380200-3074
Elko
100
m
F
25V
C3/C4
1530300-3073
Elko
47juF
16V
C5
23171 00-3073
Elko
10/zF
16V
C6
23897 00-315
Kerko
220 pF
C2
0149300-311
Foko
0,100 gF
C7
Dioden /Diodes
11 241 00-3041
Diode
1N4148
D 1 /D2/D3/D7/D8/D9/D 10
23394 00-3041
Diode
EGB20C
D4/D5
0604000-3044
Z-Diode
ZPD5.6
D6
Transistoren/Transistors
06 25700-301
Transistor
BC639
T1/T2
2379500-301
Transistor
BD826
T3
0368500-301
Transistor
BC547 B
T4/T5/T7/T8/T1 1
0243200-301
Transistor
BC548 C
T6
0605200-301
Transistor
BC558 B
T9/T10
IC
2325800-302
IC
RC4562
IC1
0384700-302
IC
LM340T12
IC2
Spulen und Transformatoren/Coils and Transformer
23861 00-3251
Drossel
180/^H
DR1
2379900-3243
Trafo-Treiber
TR2
2379800-3243
Trafo-Wandler
TR1
Verschiedenes/Miscellaneous
31 03400-3411
Anschlußkabel
1,5 m
2321300-4294
Gehäuse-Becher
23135 00-424
Deckel-Gehäuse
2324300-4281
Drehknopf
31 04000-3329
Buchse DC
